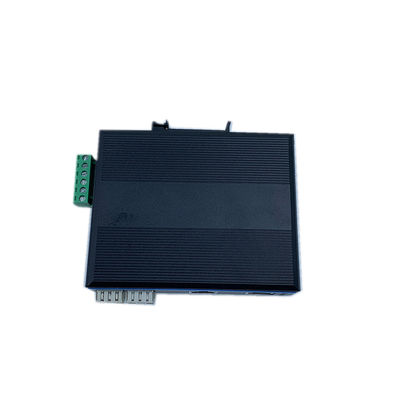

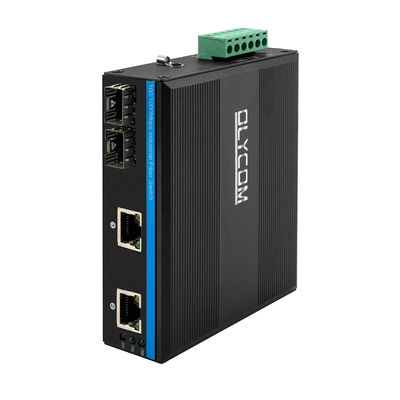

Commutateur réseau fibre optique Gigabit non géré 4 ports, indice IP40
Principales caractéristiques du commutateur réseau 4 ports
- 2 ports fibre SFP 100/1000 Mbps à détection automatique
- 2x10/100/1000 Mbps RJ45 à détection automatique
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme à la norme IEEE 802.3 10Base-T et à la norme IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Conforme aux normes FCC et CE
- Un mécanisme de commutation de type store-and-forward
- Température ambiante de fonctionnement : -40 °C～75 °C
C'est une solution idéale pour la vidéosurveillance IP, l'énergie éolienne, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de l'alimentation, le traitement des eaux usées, la métallurgie, les transports intelligents, le transport ferroviaire, l'armée et d'autres industries
Spécifications du commutateur fibre Gigabit
| Nom du produit |
Commutateur fibre industriel 10/100/1000 Mbps (2F+4TP) |
| N° de modèle |
IM-FS240GE |
| Port |
2x100/1000M Fibre SFP
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40 ~ 120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
2x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1 bornier d'alimentation à 6 broches
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 8 Gbit/s (sans congestion du trafic)
Taux de transfert : 11,904 Mmps
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤ 100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤ 100 m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Vert cuivre : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbit/s
Clignotant : en transmission
Éteint : déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
| Consommation d'énergie |
Pleine charge ≤ 5 W |
| Alimentation |
Entrée CC12 V ~ CC52 V redondante, généralement CC12 V/CC24 V/CC48 V
Connexion inversée : prise en charge
|
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : CEI 61000-4-2, ± 15 KV air, ± 6 KV contact
EFT : CEI 61000-4-4, Général ± 6 KV
Surtension : CEI 61000-4-5, Différentiel ± 2 KV, Commun ± 6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau de protection IP40
Dimensions : 114*93*35 mm
Méthode de montage : montage sur rail DIN/mur
Poids : 0,35 kg/0,45 kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Informations sur les dimensions et l'emballage
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 11,4*9,3*3,5 cm
Taille de la boîte intérieure : 23*16,5*5,8 cm
Poids du produit : 0,35 kg
Poids de l'emballage : 0,45 kg
Taille de la boîte principale : 67*33*47 cm
Quantité d'emballage : 40 pièces
Poids de l'emballage : 20 kg
Application
Accessoires
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/CC12V1.67A |
CA220 V à CC12V1.67A, -30 °C～70 °C |
| IM-DAC220/CC24V1A |
CA220 V à CC24V1A, -30 °C～70 °C |
