la vidéo de 16ch AHD CVI TVI à C.A. optique 220V de support du convertisseur 1U de Digital de fibre a entré
Introduction
Aides visuelles optiques d'émetteur et de récepteur d'OM615-16V↑WT/R AHD/TVI/CVI
transmettez les signaux vidéo de 16ch AHD/HDTVI/HDCVI sur la fibre optique
transmettez la vidéo composite à haute définition d'AHD/HDTVI/HDCVI pour la longue distance
sans tarder et compression
720P, 960P, 1080P et d'autres signaux vidéo sont adaptatifs
avec la fiabilité élevée
Données, fermeture de contact, de support audio
Fonctionnalités clé
Spécifications
Optique | |
Longueur d'onde | 1310nm/1550nm |
De puissance de sortie | -8~3dBm |
Fibre optique | Mode unitaire : 20Km/40km, à plusieurs modes de fonctionnement : 550m |
Réception de la sensibilité | -30dBm |
Interface | Norme de FC, ST/SC facultatif |
Vidéo | |
Quantité de la Manche | 16ch, de caméra au centre de contrôle |
Amplitude de /Output d'entrée-vidéo | 1Vpp typique (de crête à crête), crête 1.2Vpp |
Impédance d'entrée-vidéo | BNC 75Ω (non équilibré) |
Échantillonnage de Digital | 64MHZ |
Largeur de bande de Digital | 512MHZ |
Phase de gain différentiel | 10%-90% DG D'APL<1> |
Largeur mordue visuelle | bit 8 |
Rapport de S/N | >70dB |
Interface | BNC |
Élém. élect. Ambiant. Mécanique | |
Tension d'opération | AC220V |
Température de fonctionnement | -20℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 0~95%non-condensing |
Dimension-autonome | 485 (L)*237 (W)*45 (H) millimètre, 19" 1U |
Poids | 2.24kg/piece (poids net), 5.58kg/pair (poids brut) |
Détails de commande
OM615-16V ↑WT/R-FC20 | 16ch vidéo Tx, fibre unimodale et simple, 20Km, connecteur de FC |
OM615-16V ↑MT/R-FC5 | 16ch vidéo Tx, fibre à plusieurs modes de fonctionnement et simple, 0.5Km, connecteur de FC |
Code de nombre d'article | |
OM600 |
Émetteur optique d'OM600-Video/récepteur, 615 autonomes de bureau, style de 625 cartes 613-mini série, 610 séries analogues |
V | Vidéo |
Audio | |
D | Données |
K | Alarme (entrée-sortie, fermeture de contact) |
P | Téléphone |
E | Ethernet |
M, W | M-Multi-mode, mode W-simple |
S, U | S-1310nm, U-1550nm |
T, R | T - émetteur, R-récepteur |
FC, ST, SC, LC | Type de connecteur de fibre |
↑, ↓, ↑↓ | ↑ - en avant (de TX à RX), ↓ - inverse (de RX à TX), ↑↓- bidirectionnel |
1,2,3,… | Chiffres en avant de signal-quantité de canal requis |
05, 20, 40… | Chiffres à côté de la distance de connecteur-travail de fibre |
Application

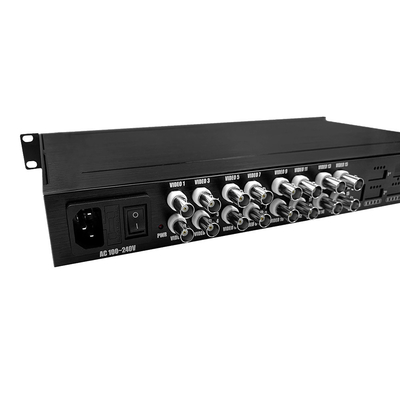

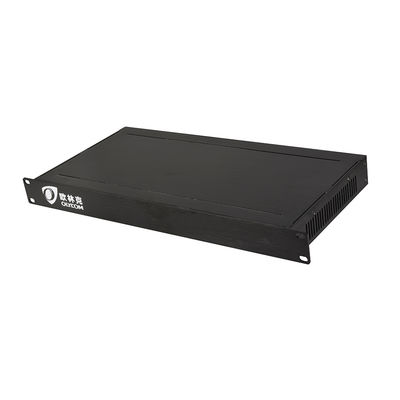

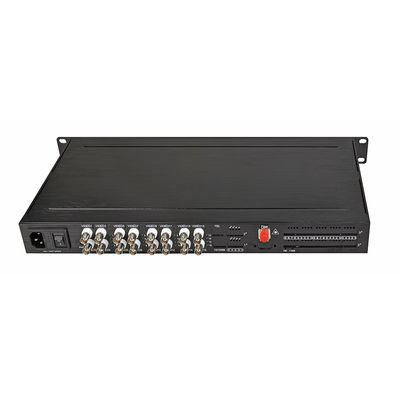

Photos de produit
