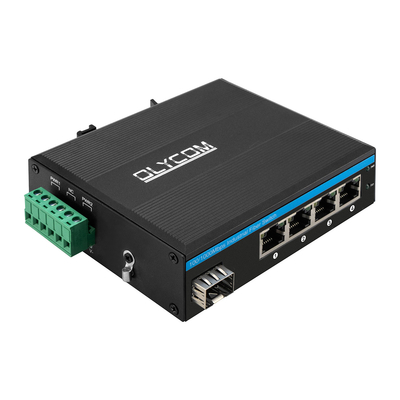

5 Ports 100/1000 Mbps Commutateur réseau industriel
Principales caractéristiques du commutateur à fibre SFP
- Ports à fibre SFP à détection automatique 1x100/1000Mbps
- 4x10/100/1000Mbps Détection automatique RJ45
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T

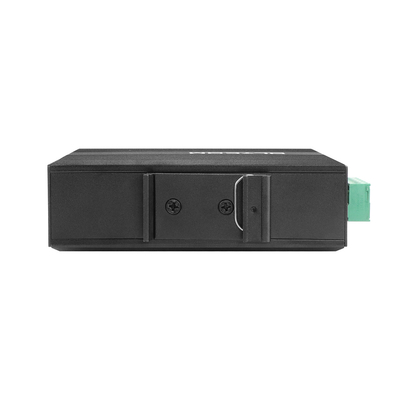

- Installation sur rail ou mur DIN
- Conformer aux normes FCC et CE
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40°C 75°C
Il s'agit d'une solution idéale pour la surveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire,industries militaires et autres
Spécification du port 5 du commutateur Gigabit
| Nom du produit |
10/100/1000Mbps Commutateur à fibre industrielle ((2F+4TP) |
| Le numéro de modèle. |
Le code de l'appareil doit être le même que celui de l'appareil. |
| Port |
1x100/1000M de fibres SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
Bloc de borne de puissance 1x6-PIN
|
| Le protocole |
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les données de base sont fournies par l'autorité compétente de l'État membre dans lequel elles sont utilisées.
|
| Fonctionnalités de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 10 Gbps (sans embouteillage)
Taux de transmission: 14,88 Mps
4K
Taille du tampon de paquets: 1,75 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
| Les LED |
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
PoE est en marche
Éteint: PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 1000 Mbps
Clignant des yeux: en transmission
Éteint: déconnecté ou vitesse de travail de 10/100 Mbps
|
| Consommation d'électricité |
Charge complète≤5W |
| Énergie |
Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion arrière: support
|
| Environnement |
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD: IEC61000-4-2, ±15 KV de contact avec l'air, ±6 KV
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
| Certification |
Le système d'échantillonnage doit être conforme à la norme CE-EMC.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Concasse: coque métallique ondulée, niveau IP40
Dimension: 114*93*35 mm
Méthode de montage: montage sur rail/mur
Poids: 0,35 kg/0,45 kg (net/gros)
|
| Garantie |
3 ans, support technique à vie |
Liste d'emballage
- Un commutateur
- 1pc manuel d'utilisation
Nom de l'entreprise
Les accessoires ((DIN rail bracket, module optique, alimentation, patchcord, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, s'il vous plaît préparer par vous-même ou acheter un ensemble complet de nous
Informations sur les boîtes d'expédition
Taille du produit: 11,4*9,3*3,5 cm
Taille de la boîte intérieure: 23*16,5*5,8 cm
Poids du produit: 0,35 kg
Poids de l'emballage: 0,45 kg
Taille de la boîte principale: 67*33*47cm
Quantité d'emballage: 40 pièces
Poids de l'emballage: 20 kg
Application du projet
Les accessoires
| Module optique industriel |
| Pour les appareils de transport de marchandises |
Le nombre de fois où les données sont utilisées est supérieur à 100 |
| Le numéro de série est le numéro de série. |
100BASE-FX |
| Le numéro de série de l'équipement |
100BASE-LX |
| Le numéro de série de l'appareil |
100BASE-EX |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Le numéro d'immatriculation du véhicule |
Les données de base sont fournies par les autorités compétentes |
| Pour les véhicules à moteur électrique |
Les données sont fournies par le système de navigation. |
| Le numéro de série de la licence |
Les données de base sont fournies par les autorités compétentes |
| Le code de conduite est le code de conduite suivant: |
Les données de base sont fournies par les autorités compétentes. |
| Les données sont fournies à l'adresse suivante: |
Les données sont fournies par le système d'exploitation de base. |
| Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
Les données sont fournies par le système d'exploitation de base. |
| L'alimentation électrique industrielle DIN |
| Le système de surveillance doit être équipé d'un système de surveillance de l'environnement. |
AC220V à DC12V1.67A, à -30°C à 70°C |
| Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence. |
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à: |
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: réaltek
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
3Je peux le connecter à des appareils 10/100M?
- Oui, c' est vrai.
Ports à fibre optique prenant en charge les modules optiques 100M ou 1G, plug-and-play, pas besoin de configuration supplémentaire
Les ports en cuivre sont auto-adaptés 10/100/1000M
4Ça marche?
Je ne peux pas.
C'est juste simple plug-and-play, mais nous avons un modèle géré ((IM-FS140GM)
