8ch AHD/HD CVI TVI Vidéo RS422 Convertisseur à fibre optique
Olycom OM615-8V↑1D↓WT/R AHD/TVI/CVI émetteur vidéo optique et aide-récepteur
Principales caractéristiques
Spécification
| Optique | |
| Longueur d'onde | 1310 nm/1550 nm |
| Puissance de sortie | -8 à 3 dBm |
| Fibre optique | Mode unique: 20 km/40 km, multimode: 550 m |
| Recevoir de la sensibilité | -30 dBm |
| Interface | Standard FC, ST/SC facultatif |
| Vidéo | |
| Nombre de canaux | 8ch, de la caméra au centre de contrôle |
| Amplitude d'entrée/sortie vidéo | 1 Vpp typique (de pic à pic), pic de 1,2 Vpp |
| Impédance d'entrée vidéo | BNC 75Ω (déséquilibré) |
| Prélèvement numérique | 64MHZ |
| Largeur de bande numérique | 512 MHz |
| Phase de gain différentiel | 10% à 90% de l'APL DG < 1% (typique) |
| Largeur de bit vidéo | 8 bits |
| Ratio S/N | > 70 dB |
| Interface | BNC |
| Données RS485 | |
| Nombre de canaux | 1ch, de la salle de contrôle à la caméra |
| Taux de données | 115 Kbps |
| électrique, environnemental, mécanique | |
| Voltage de fonctionnement | DC 5V1A |
| Température de fonctionnement | -20°C+70°C |
| Température de stockage | -45°C ≈ + 85°C |
| Le poids | 00,66 kg/pièce (poids net), 1,00 kg/pièce (poids brut) |
| Dimension indépendante | Pour les pièces détachées, voir les notes suivantes: |
Détails de la commande
| Les données sont fournies par les autorités compétentes de l'État membre. | Vidéo 8ch Tx, 1ch RS485 données Rx, mode unique, fibre unique, 20km, connecteur FC |
| Les données sont fournies à l'aide de la méthode suivante: | Vidéo 8ch Tx, 1ch RS485 données Rx, multi-mode, fibre unique, 0,5 km, connecteur FC |
| M,W | M-multi-mode, W-mode unique |
| S,U | S-1310nm, U-1550nm |
| T, R | T-émetteur, R-récepteur |
| FC, ST, SC, LC | Type de connecteur à fibre |
| ↑,↓, ↑↓ | ↑- avant (de TX à RX), ↓ - arrière (de RX à TX), ↑↓- bidirectionnel |
| 1,2,3Je suis désolé. | Numéros avant la quantité de signal du canal requis |
| 05- Je ne sais pas. | Les chiffres à côté de la distance de travail entre les connecteurs à fibre |
Vous trouverez ci-dessous quelques articles pour votre référence. Veuillez nous contacter pour plus de configurations / personnalisation / OEM / ODM.

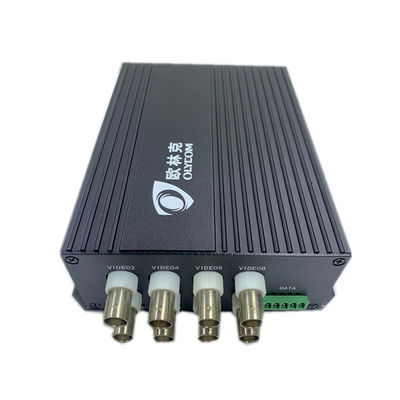

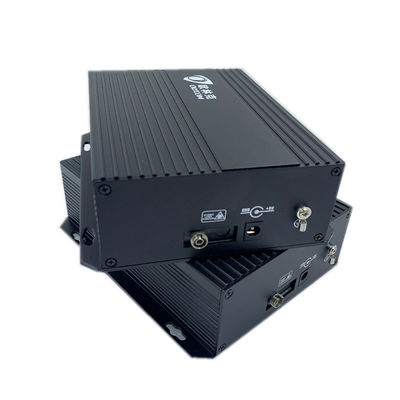

Photos du produit
