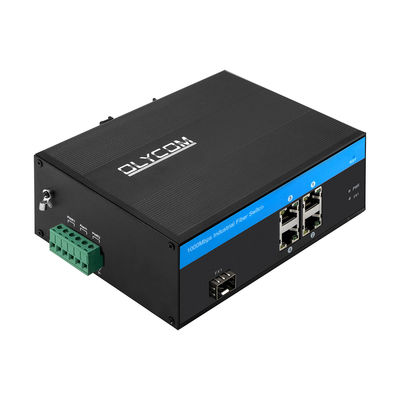

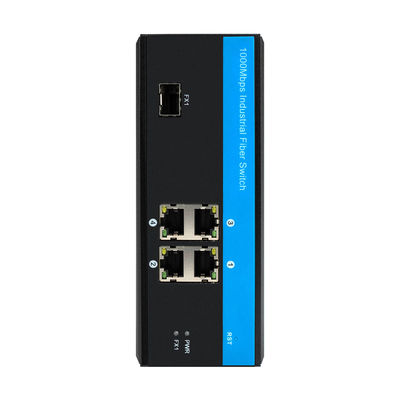

Commutateur réseau Gigabit à fibre optique 5 ports DC12V/DC24V
Introduction du commutateur Ethernet Gigabit
- La série IM-FS140GE est le commutateur fibre industriel 10/100/1000 Mbps avec
- 1 port fibre SFP 1000 Mbps
- 4x10/100/1000Mbps RJ45 à détection automatique
- température de fonctionnement de -40 °C à + 75 °C
- prise en charge d'une large tension d'entrée d'alimentation double
- répondre au degré de protection IP40 et aux exigences de qualité industrielle EMC
- Installation sur rail DIN ou murale
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Conforme aux normes FCC et CE
- Un mécanisme de commutation de type store-and-forward
- La conception de qualité industrielle fiable pourrait assurer un fonctionnement continu et stable du système d'automatisation.
Spécification du commutateur fibre Olycom
| Nom du produit |
Commutateur Ethernet Gigabit 5 ports |
| N° de modèle |
IM-FS140GE |
| Port |
1x1000M SFP Fibre
SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km
MM : 1310nm, 2 km ; 850nm, 500 mètres
4x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1 bornier d'alimentation à 6 broches
|
|
Protocole
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10us
Bande passante du système : 10 Gbit/s (sans congestion du trafic)
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
Port SFP, distance de transmission : 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Cuivre vert : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbit/s
Clignotant : en transmission
Éteint : Déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
| Normes industrielles |
EMI : FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A
EMS : EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surtension) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Contrôle du trafic : NEMA-TS2
Vibration : CEI 60068-2-6
Chute libre : CEI 60068-2-32
Choc : CEI 60068-2-27
Trafic ferroviaire : EN 50121-4
|
|
Alimentation
|
Consommation électrique : pleine charge ≤5 W
Entrée redondante DC12V~DC52V, généralement DC12V/DC24V/DC48V
Connexion inversée : prise en charge
|
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : CEI61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI61000-4-4, Général ±6 KV
Surtension : CEI61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau de qualité IP40
Dimension : 158*115*60mm
Méthode de montage : Montage sur rail DIN/mur
Poids : 0,75 Kg/0,9 Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Liste de colisage
- 1 commutateur Ethernet Gigabit 5 ports
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 15,8*11,5*6 cm
Taille de la boîte intérieure : 25,3*20,8*8 cm
Poids du produit : 0,75 Kg
Poids de l'emballage : 0,9 Kg
Taille de la boîte principale : 55,5*40*41 cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20 Kg
Garantie et garantie du commutateur Ethernet Gigabit
- Nous n'utilisons absolument jamais de matériaux anciens et remis à neuf.
- Garantie fabricant de 3 ans (hors dommages artificiels ou mauvaise utilisation)
- Tous les produits ont passé le test fonctionnel et le test de vieillissement avant la livraison.
- En cas de problème de compatibilité ou de problème de qualité, les marchandises peuvent nous être retournées pour être réparées ou remplacées.
- L'acheteur doit être responsable de tous les frais de retour et de deuxième expédition.
Application du commutateur non géré durci
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC12V1.67A |
AC220V à DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V à DC24V1A, -30℃～70℃ |
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Est-il géré ?
Olycom : Non
Il suffit de brancher et de jouer, mais nous avons un modèle géré (IM-FS180GM)
