Commutateur PoE Gigabit Ethernet industriel à fibre optique à 4 ports
Fonctionnalité clé du commutateur fibre optique industriel
- Alimentation PoE active (DC48V) aux caméras IP PoE, aux points d'accès sans fil, etc. via un câble en cuivre Cat5 ou supérieur
- 2 ports fibre SFP 100/1000 Mbps à détection automatique
- 2 ports RJ45 10/100/1000 Mbps à détection automatique, IEEE 802.3af/at sur les ports 1~2
- Détecte les modes PoE (Non-PoE, conforme à la norme 802.3af/at) des équipements électriques connectés
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme aux normes IEEE 802.3 10Base-T et IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Portée d'alimentation jusqu'à 100 mètres
- Conforme aux normes FCC et CE
- Un mécanisme de commutation de type store-and-forward
- Température ambiante de fonctionnement : -40°C～75°C
C'est une solution idéale pour la vidéosurveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation d'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Spécification du commutateur PoE à 4 ports
| Nom du produit |
Commutateur fibre optique PoE industriel 10/100/1000 Mbps (2F+2TP) |
| N° de modèle |
IM-FP222GE |
| Port |
2x100/1000M SFP Fibre
SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km
MM : 1310nm, 2Km ; 850nm, 500 mètres
2x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)

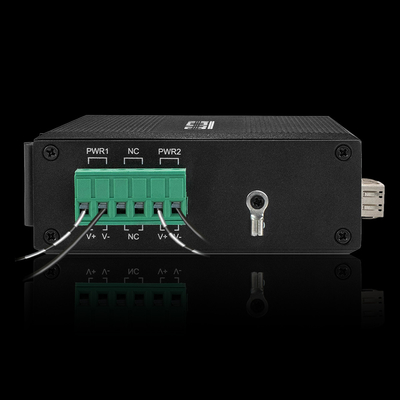

1x6-PIN Bornier d'alimentation
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert : <10us
Bande passante du système : 8 Gbit/s (sans congestion du trafic)
Taux de transfert : 5,952 Mpps
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil Non-PoE
Cuivre vert : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbps
Clignotant : en transmission
Éteint : Déconnecté ou la vitesse de fonctionnement est de 10/100 Mbps
|
| Consommation d'énergie |
Pleine charge sans PoE ≤5W |
| Alimentation |
Tension d'entrée de l'alimentation PoE : 48V (max 52V)
Puissance de sortie d'alimentation PoE unique : 30W (port 1~2)
Budget total : 60W
Tension de sortie PoE : 48V
Connexion inversée : prise en charge
|
| Câblage PoE |
1/2 (V+), 3/6 (V-) |
| Environnement |
Température de fonctionnement : -40°C～75°C
Température de stockage : -40°C～85°C
Humidité de fonctionnement : 10%～90%, sans condensation
Humidité de stockage : 10%～95%, sans condensation
|
| Normes industrielles |
ESD : IEC61000-4-2, ±15KV air, ±6KV contact
EFT : IEC61000-4-4, Général ±6KV
Surtension : IEC61000-4-5, Différentiel ±2KV, Commun±6KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : Coque en métal ondulé, niveau IP40
Dimension : 114*93*35mm

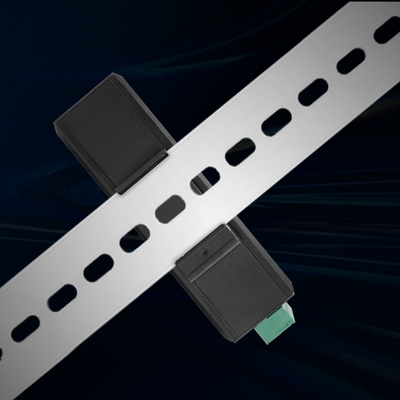

Méthode de montage : Montage sur rail DIN/mur
Poids : 0,35Kg/0,45Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Dimension du commutateur réseau CCTV
Liste de colisage
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 11,4*9,3*3,5cm
Taille de la boîte intérieure : 23*16,5*5,8cm
Poids du produit : 0,35Kg
Poids de l'emballage : 0,45Kg
Taille du carton principal : 67*33*47cm
Quantité d'emballage : 40 pièces
Poids de l'emballage : 20Kg
Application
Accessoires
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC48V2.5A |
AC220V vers DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V vers DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V vers DC48V10A, -40℃～70℃ |
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Les ports fibre prennent en charge les modules optiques 100M ou 1G, plug-and-play, aucune configuration supplémentaire n'est nécessaire
Les ports cuivre sont auto-adaptatifs 10/100/1000M
