Commutateur fibre PoE/PoE+ 2.5G géré par le Web à 8 ports Olycom
Introduction au commutateur PoE à 8 ports
Port
6 ports RJ45 à détection automatique 10/100/1000 Mbps
2 ports fibre SFP 100/1000/2500 Mbps

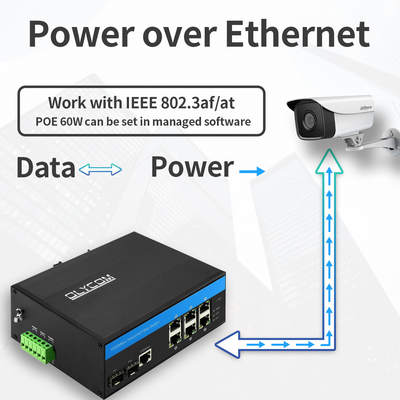

PoE
Alimentation IEEE 802.3af/at sur les ports RJ45 1 ~ 6
Prise en charge de l'alimentation des caméras IP PoE via le point d'accès sans fil (AP) de 5 catégories de câble Ethernet
Conforme PoE at/PoE af, sortie à détection automatique, max 180W
Sortie active DC48V
Portée d'alimentation jusqu'à 100 mètres
Matériel
Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
Répond aux exigences de degré de protection IP40 et de qualité industrielle EMC
Installations sur rail DIN ou murales
Conforme aux normes FCC et CE
Température de l'environnement de fonctionnement : -40°C～75°C
Logiciel
Prise en charge de la personnalisation
Avec les fonctionnalités ci-dessus, c'est une solution idéale pour la vidéosurveillance IP, le vent, l'électricité, l'automatisation d'assemblage, le PIS du métro, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Spécification de Commutateur fibre industriel
| Nom du produit |
Commutateur fibre PoE industriel géré 10/100/1000 Mbps (2F+6TP) |
| N° de modèle |
IM-FP266GW |
| Port |
2*ports SFP 100/1000/2500Mpbs
SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km
MM : 1310nm, 2Km ; 850nm, 500 mètres
6*10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
| Protocole |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
UIT-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert : <10us
Bande passante du système : 22 Gbit/s (sans congestion du trafic)
Taille de la DRAM : 128M
Taille de la mémoire flash : 16M
Taille de la mémoire tampon de paquets : 4 Mo
ID VLAN : 4096
Taille de la table d'adresses MAC : 8K
Trame Jumbo : 9,6 Ko
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
| LED |
Alimentation, réseau, fibre
PWR : Alimentation
Orange : Liaison/ACT
Vert : Vitesse réseau 1000M (éteint lorsqu'elle est de 100Mb/s)
Fibre : FX1/FX2
|

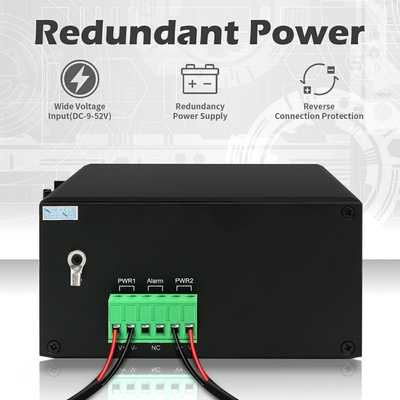

| Alimentation |
Tension d'entrée : 48V (max 52V)
Tension de sortie PoE : 48V
Puissance de sortie PoE unique : 30W (port 1~8)
Budget max : 240W
Connexion inversée : prise en charge
|
| Câblage PoE |
PoE af/at : 1/2(V+), 3/6(V-) |
| Environnement |
Température de fonctionnement : -40°C～75°C
Température de stockage : -40°C～85°C
Humidité de fonctionnement : 10%～90%, sans condensation
Humidité de stockage : 10%～95%, sans condensation
|
| Normes industrielles |
ESD : CEI61000-4-2, ±15KV air, ±6KV contact
EFT : CEI61000-4-4, Général ±6KV
Surtension : CEI61000-4-5, Différentiel ±2KV, Commun±6KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : Coque en métal ondulé, niveau IP40
Dimension : 158*115*60mm
Méthode de montage : Montage sur rail DIN/mural
Poids : 0,75Kg/0,9Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Prise en charge du diagnostic des câbles et peut localiser le point de défaillance
Prise en charge de la gestion IEEE802.3az EEE (Ethernet économe en énergie), optimise la consommation d'énergie

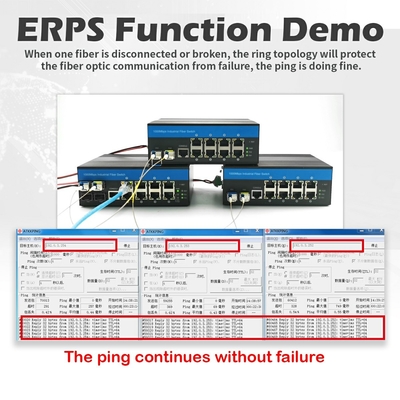

Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Prise en charge de QoS, classification de transport QoS, CoS, contrôle de la bande passante (direction entrée/sortie), suppression des tempêtes, services différenciés
Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Prise en charge de l'agrégation de liens dynamique IEEE802.3ad LACP, agrégation de liens statique
Prise en charge de IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
Prise en charge du rapport d'agent IGMP, MLD snooping
Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
Prise en charge de DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
Prise en charge de IPV6 serveur Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Veuillez nous contacter pour le manuel Web ou le manuel CLI
Informations d'emballage
1 commutateur
1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
| Émetteur-récepteur fibre industriel |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Adaptateur d'alimentation DIN industriel |
| IM-DAC220/DC48V2.5A |
AC220V à DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V à DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V à DC48V10A, -40℃～70℃ |
Informations sur la boîte d'expédition
Taille du produit : 15,8*11,5*6cm
Taille de la boîte intérieure : 25,3*20,8*8cm
Poids du produit : 0,75Kg
Poids de l'emballage : 0,9Kg
Taille de la boîte principale : 55,5*40*41cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20Kg
Application du commutateur réseau géré intelligent
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Vitesse
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM comme le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Pour les ports LAN, ils sont à détection automatique 10/100/1000M
Pour les ports fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou CLI
4, Puis-je désactiver la fonction PoE pour certains ports si nécessaire ?
R : Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
Veuillez simplement définir l'état PoE via l'interface graphique Web ou CLI
5, Faites-vous du SKD/CKD ?
R : Oui
En tant qu'usine, nous avons traité cela à plusieurs reprises.
