4 Ports 10/100/1000Mbps Commutateur Ethernet non géré
Vue d'ensemble du commutateur réseau gigabit
- IEEE802.3z/AB 1000Mbps 4 ports Gigabit Ethernet Switches prend en charge deux types de supports pour la connexion réseau et la commutation tels que 10/100/1000Base-T et 1000Base-SX/LX.
- L'interrupteur est conçu avec un contrôleur d'interrupteur et une mémoire tampon qui relie deux types de segments pour fonctionner en douceur.
- Le commutateur dispose de 2 ports RJ45 10/100/1000Base-T et 2 ports SFP 1000Base-T/SX/LX. Tous les ports RJ45 10/100/1000 Mbps prennent en charge les modes Half ou Full Duplex.
- Tous les ports SFP ne prennent en charge que les modes 1000 Mbps et Full-Duplex.
- Avec une unité de puissance externe, il offre une bonne stabilité et fiabilité.
LED Description du commutateur Ethernet à fibre optique

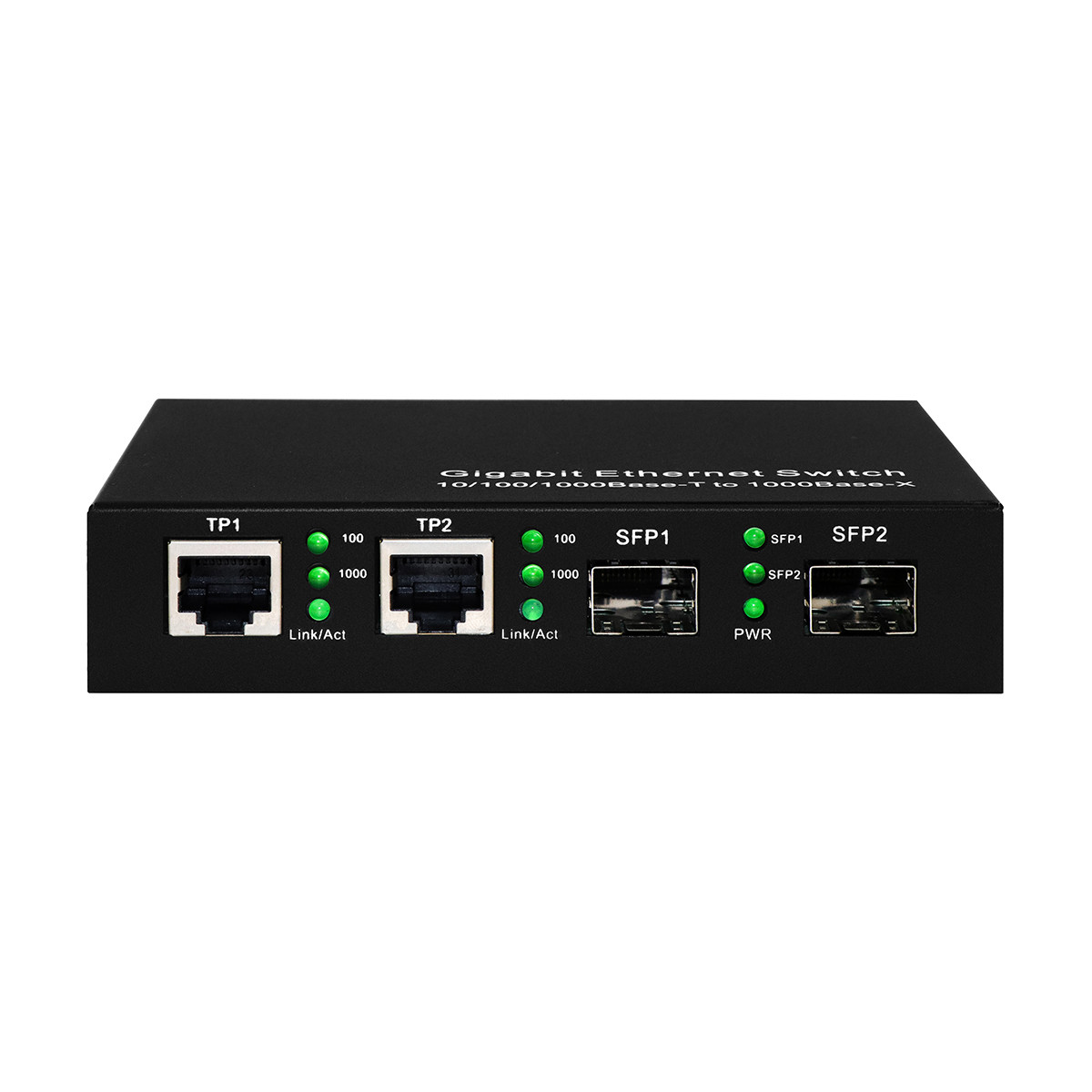

Il y a 3×3 LED à vue avant de 4 ports Gigabit Ethernet Switch
| 100 |
Allumée lorsque la vitesse TP1/TP2 est de 100 Mbps |
| 1000 |
Allumée lorsque la vitesse TP1/TP2 est de 1000 Mbps |
| Lien/Acte |
Allumée lorsque la connexion TP1/TP2 est bonne.
Clignote lorsque les données TP1/TP2 sont transmises.
|
| Le modèle SFP1 |
Allumée lorsque la connexion SFP1 est bonne.
Clignote lorsque les données SFP1 sont transmises.
|
| SFP2 |
Allumée lorsque la connexion SFP2 est bonne.
Clignote lorsque les données SFP2 sont transmises.
|
| PWR |
Il s'allume quand la tension est de 5 V. |
Spécification technique du module SFP en fibres optiques
| |
1000Base-SX |
Le nombre de personnes concernées par l'établissement |
| Type de connecteur |
LC |
LC |
| Type de fibre |
Multi-mode |
Mode unique |
| Longueur d'onde |
850 nm |
1310 nm |
| Distance maximale |
62.5 μm: 224 m
50 μm: 550 m
|
20 kilomètres |
| Min TX PWR |
- 12,0 dBm |
- 11,0 dBm |
| Max TX PWR |
-6,0 dBm |
-5,0 dBm |
| Sensitivité |
Pour les appareils électroniques |
Le nombre de fois où les données sont utilisées |
| Lien budgétaire |
7.0 dBm |
11.0 dBm
|
Spécification technique du commutateur Ethernet gigabit
Le commutateur Ethernet Gigabit à quatre ports est conforme aux normes suivantes:
Les normes suivantes: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
Cable UTP: câble de catégorie 5e ou de catégorie 6 jusqu'à 100 m.
Le câble à fibre: 1000SX: 50/125,62.5/125μm multi-mode/1000LX/ZX: 8/125, 9/125μm en mode unique.
Taux de transfert de données: port RJ45: 10M, 100M, 1000Mbps/SFP: vitesse de 1000Mbps.
Indicateurs LED: TP 100, TP 1000, TP Lien/Acte, SFP1, SFP2, PWR
Mode duplex: port RJ45: plein / demi duplex / négociation automatique
SFP: en mode plein duplex
Les exigences en matière de puissance sont les suivantes: 220V ((170-260V) AC,50Hz ou DC48V
Température ambiante: 0 °C à 50 °C
Humectation: 5% à 90%
Dimension: 27*123*85 mm ((H×W×D)
Installation du commutateur Gigabit à 4 ports
- Fixer un module SFP à la cage SFP sur le commutateur.
- Joignez le câble à fibre de la SFP sur le commutateur au réseau de fibres.
- Connectez un câble UTP du périphérique réseau TP au port RJ45 du commutateur.

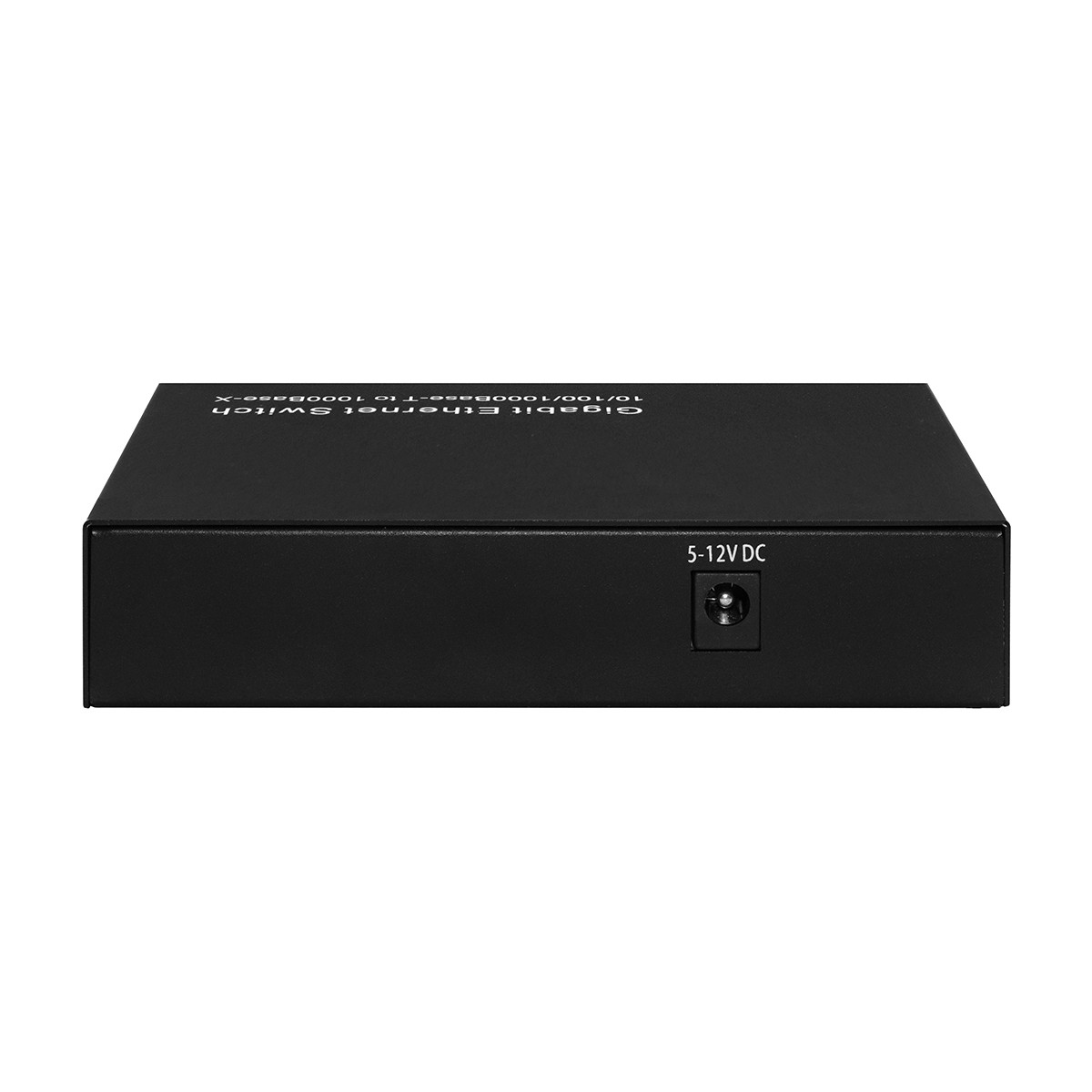

- Connectez l'adaptateur d'alimentation au commutateur et vérifiez que la LED d'alimentation s'allume.
Liste de contrôle
Avant d'installer le commutateur, vérifiez que le paquet contient ce qui suit:
- Le commutateur TP-SFP à 4 ports.
- Adaptateur secteur.
- Le manuel de l'utilisateur.
Veuillez informer immédiatement votre représentant commercial si l'un des articles susmentionnés manque ou est endommagé.
Questions fréquentes
1Je peux avoir une réduction?
Oui, et il est généralement basé sur la quantité et après l'essai d'échantillons.
2Quelle est votre période de garantie?
Pour les modèles commerciaux commeconvertisseur multimédia Ethernet à fibreoucommutateur PoE à fibre optique, c'est 1 an.
Pour les produits de qualité industrielle, il s'agit de 3 ans.
Nous offrons un support technique à vie si les modèles sont d'Olycom.
3Je peux avoir ma propre boîte à bagages?
Oui, la boîte d'emballage standard n'a pas de lettres ou de logo chinois.
C'est bien de personnaliser votre propre version comme mettre votre logo, le nom du modèle ou des slogans dessus.

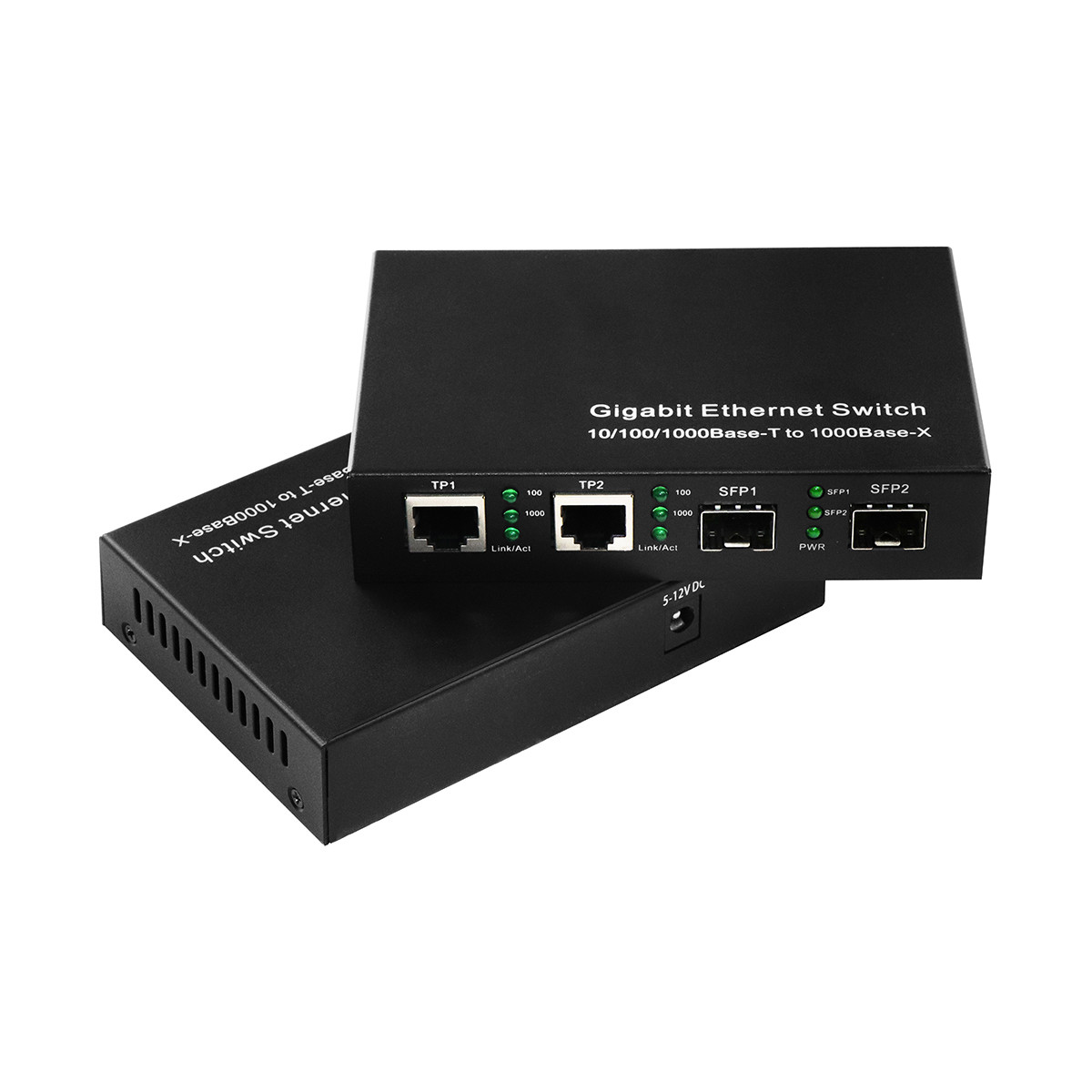

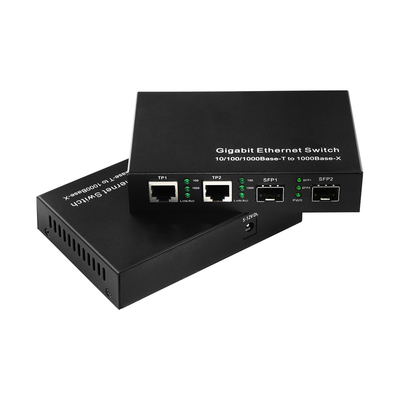

Plus de photos de produits
