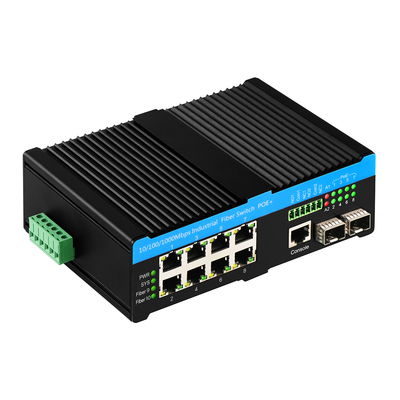

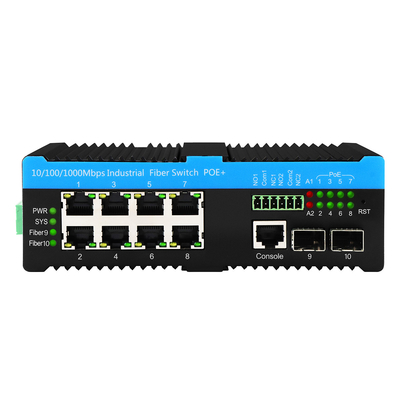

Olycom 8 Ports PoE++ Réseau Gigabit Switch géré
Principales caractéristiques du commutateur PoE de 90 watts
- 8 ports RJ45 à détection automatique 10/100/1000Mbps, prise en charge de MDI/MDIX automatique
- 2 ports à fibre SFP x 100/1000/2500Mbps, 1 port CONSOLE x pour la gestionIEEE 802.3af/at/bt (15.4W/30W/60W/90W) alimenté jusqu'à 1 ~ 8 ports RJ45, budget 720W
- Prise en charge de la gestion du POE, activation/désactivation des ports du POE, réglage du délai d'allumage du POE et de la puissance de sortie du POE
- Affichage en temps réel du niveau de tension, de courant, de puissance et de PD
- L'affichage lumineux de la sortie d'alarme du relais de support et de l'état de l'alarme (à 2 voies du contact à sec)
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
Spécification de l'interrupteur poe durci
| Nom du produit |
10/100/1000Mbps Commutateur de fibre électronique POE industriel géré ((2F+8TP) |
| Port |
Port SFP 2 x 1000Mpbs, 1G/2.5G, les deux pris en charge
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40 à 120 km;
MM: 1310nm, 2km; 850nm, 500 mètres
8x10/100/1000M UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
| La norme |
Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344Les données relatives à l'utilisation des appareils électroniques sont fournies à l'adresse suivante: |
| Identifiant du VLAND |
4096 |
| Cadre jumbo |
9.6KB |
| Taille de la table des adresses MAC |
8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Largeur de bande du système: 26 Gbps (sans embouteillage)
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
| Les LED |
Énergie, réseau, fibre |
| Énergie électrique |
Voltage d'entrée de l'alimentation POE: 48V (maximum 57V)
Puissance de sortie d'alimentation PoE unique: 90 W (porte 1 à 8)
Budget total: 720 W
Voltage de sortie PoE: 48V
|
| Environnement |
Température de fonctionnement: -40°75°C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
Le système d'exploitation doit être équipé d'un système de contrôle de l'écoulement de l'air.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.2020
La norme EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 prévoit que:2021
Pour les véhicules à moteur électrique:2022
Le système d'avertissement doit être conforme à la norme EN 62368-1:2020+A11.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4:2014
|
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 165 x 112 x 45,5 mm
Méthode de montage: montage sur rail
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Gestion
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Support Qos, classification du transport Qos, Cos, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, port VLAN, réseau VLAN basé sur Mac, sous-réseau IP, protocole VLAN, convertisseur VLAN, MVR
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Application du commutateur PoE BT de 90 W
Questions fréquentes
- Budget POE maximal 720W, chaque port Ethernet prend en charge POE af/at/bt
Il est acceptable d'ajuster la sortie POE via la gestion.
Par exemple: dans un test, vous pourriez faire le port Ethernet 1 ~ 8 POE bt 90W.
Dans un autre, le port 1~4 POE bt 90W et le port 5~8 POE à 30W ou sans POE.
Il existe généralement 4 niveaux de sorties POE dans l'application réelle.
15.4W/30W/60W/90W, tous pris en charge et réglables par gestion.
Vert quand le POE fonctionne.
Éteint quand POE est désactivé.
- Avec 2 ports d'alarme, il est utilisé pour surveiller l'état de fonctionnement des 2 ports
Il est acceptable de surveiller les 2 ports ((fibre ou Ethernet) via la gestion.
Comme dans l'exemple ci-dessus, la gestion vous permet d'ajuster la combinaison de ports.
Par exemple: une configuration d'alarme est le port Ethernet 5 et l'autre est le port fibre 1.
Veuillez noter que, dans ce cas, si le port Ethernet 6 est désactivé, le port d'alarme ne répond pas.
Une autre façon de configuration est de cliquer sur tous les ports ((fibre/Ethernet), voir ci-dessous interface
si un port est en panne, le port d'alarme devient rouge.
Il peut être configuré via STP ou ERPS.
Basé sur un anneau 2-SFP (le format le plus basique)
6 à 7 commutateurs sont acceptables en une boucle si elle sonne STP.
Principalement d'innombrables si c'est par ERPS.
Il peut fournir en continu de l'énergie POE++ aux appareils PD pour 8 ports UTP (à l'exclusion des ports combo).
Cela nécessite une alimentation minimale de 15 A s'il est à pleine charge ((48V*15A=720W).
Mais dans l'application réelle, nous ne suggérons pas de connecter trop d'appareils gourmands en énergie à un seul interrupteur, cela affectera la stabilité.
