Spécification du commutateur multi-gigabit
| Nom du produit |
10/100/1000Mbps Commutateur de fibre optique POE industriel géré ((2F+6TP) |
| Port |
Port SFP 2 x 1000Mpbs, 1G/2.5G, les deux pris en charge
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
6x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
| La norme |
Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344Les données relatives à l'utilisation des appareils électroniques sont fournies à l'adresse suivante: IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identifiant du VLAND |
4096 |
| Cadre jumbo |
9.6KB |
| Taille de la table des adresses MAC |
8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Largeur de bande du système: 22 Gbps (sans embouteillage)
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Distance de transmission par port SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Les LED |
Énergie, réseau, fibre, alarme |
| Énergie électrique |
Voltage d'entrée de l'alimentation POE: 48V (maximum 52V)
Puissance de sortie d'alimentation PoE unique: 15,4 W/30 W/60 W/90 W (porte 1 à 6)
Budget total: 540 W
Voltage de sortie PoE: 48V
|
| Environnement |
Température de fonctionnement: -40°75°C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
Émetteur-récepteur: FCC partie 15 sous-partie B classe A, EN 55022 classe A
Le système de gestion de l'environnement (EMS): niveau 3 (ESD), niveau 3 (RS), niveau 3 (EFT), niveau 3 (surge), niveau 3 (CS), niveau 3 (EN)
Le contrôle de la circulation: NEMA-TS2
Vibration: CEI 60068-2-6
La chute libre: CEI 60068-2-32
Le choc: CEI 60068-2-27
Trafic ferroviaire: EN 50121-4
|
| Sécurité |
Marque CE, commerciale
Pour les véhicules à moteur à combustion
|
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 165 x 112 x 45,5 mm
Méthode de montage: montage sur rail
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Logiciel de gestion
Ce commutateur Ethernet géré par Vlan adopte le populaire chipset Vitesse et a obtenu des fonctionnalités de gestion ci-dessous
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Qos de support, classification du transport Qos, Cos, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, port VLAN, réseau VLAN basé sur Mac, sous-réseau IP, protocole VLAN, convertisseur VLAN, MVR
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Application en anneau de l'interrupteur PoE extérieur

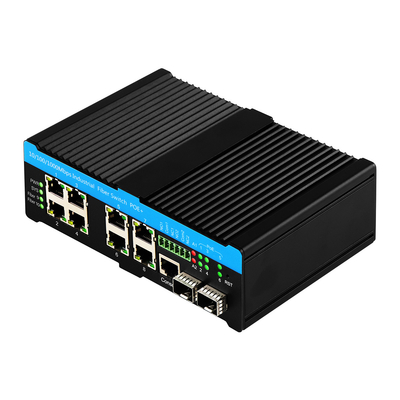

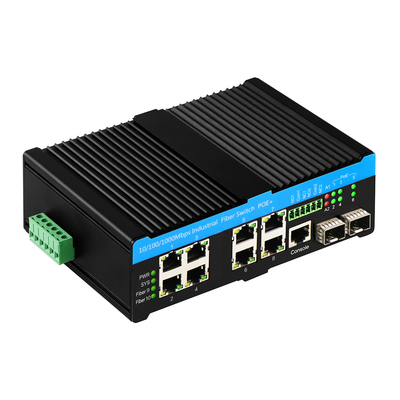

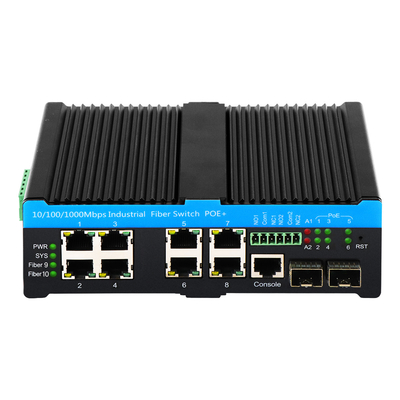

Photos réelles du commutateur SFP PoE
Questions fréquentes
Q: Avec 2 ports d'alarme, il est utilisé pour surveiller l'état de fonctionnement des 2 ports
Il est acceptable de surveiller les 2 ports ((fibre ou Ethernet) via la gestion.
La gestion vous permet d'ajuster la combinaison de ports.
Par exemple: une configuration d'alarme est le port Ethernet 5 et l'autre est le port fibre 1.
Veuillez noter que, dans ce cas, si le port Ethernet 6 est désactivé, le port d'alarme ne répond pas.
Q: 2*port combiné ((port 7&8)
En termes simples, les ports combo sont deux ensembles de ports fibre/Ethernet que vous ne pouvez utiliser qu'un seul ensemble à la fois.
Disons que vous connectez le port Ethernet 7 à un routeur dans votre bureau, alors FX 1 est automatiquement désactivé.
Ethernet 7 et FX 1
Ethernet 8 et FX 2
Lorsque vous utilisez un port dans chaque ensemble ((2 ensembles au total), alors l'autre port est automatiquement désactivé.
Et comme vous pouvez le remarquer, 8 ports ((fiber&Ethernet) au maximum fonctionnent en même temps.
Cela vous permet de faire la combinaison dans l'application réelle.
Il pourrait être utilisé comme
- 0 fibre + 8*Ethernet
- 1 fibre + 7* Ethernet
- 2 fibres + 6* Ethernet
Q: Quelle est la distance de transmission de PoE?
Si vous avez besoin de plus de distance, achetez des extenseurs de PoE.
Vous faites SKD/CKD?
Oui, nous avons eu affaire à cela plusieurs fois.
