Aperçu /Produits/Émetteur-récepteur de module de SFP/25G SFP28 40KM Module émetteur-récepteur LAN-WDM mode unique double port LC DDM

25G SFP28 40KM Module émetteur-récepteur LAN-WDM mode unique double port LC DDM

1pc
MOQ
Négociable
Prix
25G SFP28 40KM Module émetteur-récepteur LAN-WDM mode unique double port LC DDM
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Module à fibre 25G SFP28
Distance: 40km
la vitesse: 25.78 Gbps
Connecteur: LC, double port
Mettre en évidence:

module de l'émetteur-récepteur sfp28 de 40km

,

module d'émetteur-récepteur de 25g sfp28

,

Module d'émetteur-récepteur LAN-WDM SFP28
Informations de base
Lieu d'origine: Shenzhen, en Chine
Nom de marque: Olycom
Certification: CE RoHS FCC ISO9001
Numéro de modèle: Les résultats de l'enquête sont publiés dans le Bulletin.
Document: OLYCOM Industrial Networkin...24.pdf
Conditions de paiement et expédition
Détails d'emballage: Un morceau dans une boîte, 200g G.W.
Délai de livraison: 4 à 8 jours
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 2000 pièces/mois
Description de produit

Émetteur-récepteur SFP28



Caractéristiques du produit



  • Prend en charge jusqu'à 25,78 Gbps
  • L'empreinte SFP+ à prise à chaud
  • Jusqu'à 40 km pour la transmission par SMF
  • Conforme à la norme SFP+ MSA et à la norme SFF-8472 avec récipient LC duplex
  • Compatible avec la directive RoHS
  • Énergie unique +3,3 V2
  • Surveillance du diagnostic numérique en temps réel
  • Température du boîtier de fonctionnement de 0 à + 70°C

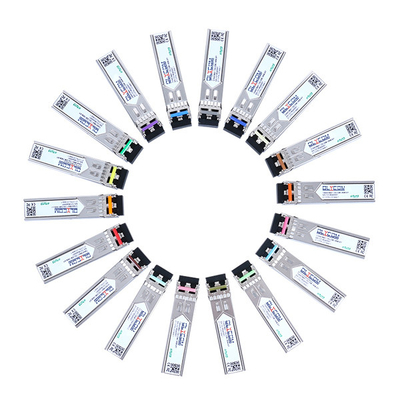

25G SFP28 40KM Module émetteur-récepteur LAN-WDM mode unique double port LC DDM 0



Caractéristiques optiques



Paramètre Le symbole - Je ne sais pas. - Je sais. Je suis désolée. Unité Nom de l'entreprise
Émetteur
Longueur d'onde de voie (range)

1272.55 à 1274.54

1276.89 à 1278.89

1281.25 à 1283.27

1285.65 à 1287.69

1290.07 à 1292.12

1294.53 à 1296.59

1299.02 à 1301.09

1303.54 à 1305.63

1308.09 à 1310.19

 Nm
Puissance de lancement moyenne Nom de la société 0   Plus de six.0 dBm
Puissance moyenne de lancement (Laser éteint) Je vous en prie! - - - 30 ans dBm
Largeur de bande du spectre ((-20dB) - Je vous en prie. - - 1 Nm
Rapport de suppression côté mode SMSR 30 - - dB
Sanction pour émetteur et dispersion TDP     1 dB
Taux d'extinction Urgence 3.5   - dB
Masque oculaire de sortie Conforme à la norme IEEE 802.3cc   Note (2)
Récepteur
Longueur d'onde optique d'entrée LIN 1272.55 - 1310.19 Nm
Sensitivité du récepteur-AVG PSens     - 19 dBm Nom de la marque
Sensitivité du récepteur-OMA PSens-OMA     - Je suis à 18.2 dBm Nom de l'organisme
Puissance de saturation d'entrée (surcharge) Le PSAT - 4 - - dBm Nom de la marque
Réflectivité du récepteur       - 26 ans dB
Perte de la confirmation du signal - Je vous en prie. - 30 ans - - dBm
Perte du signal PD - - - 20 ans. dBm
LOS - hystérésis PHys 0.5     dB


Nom de l'organisme:

Note (1): BER≤5x10-5



Caractéristiques de l'interface électrique



Caractéristiques de l'interface électrique à grande vitesse



Paramètre Le symbole - Je vous en prie. Le type Je suis désolé. Unité Les notes
Émetteur
Balancement différentiel d'entrée Je vous en prie. 190   700 MV
Perte différentielle de retour d'entrée (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 7.4 log10 ((f/14), 8 ≤ f<19

Entrée différentielle par rapport au mode commun

Perte de retour (min)

 RLdc (f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15­6 (f/25.78), 12,89≤f<19
Décalage différentiel de terminaison Tm - - 10 %
Largeur des yeux Je vous en prie. - - 0.46 Intégration
Jitter sinusoïdal pk-pk appliqué Ppj Par IEEE 802.3bm
Hauteur des yeux Je vous en prie. - 95 - MV
Voltage en mode courant commun Le DCv - 350 ans. - 2850 MV
Récepteur
Balancement différentiel des données de sortie Vout (pp) 300 - 850 MV
Largeur des yeux Je vous en prie. 0.57 - - Intégration
Fermeture verticale des yeux Vec - - 5.5 dB
Perte de retour différentielle de sortie (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 7.4 log10 ((f/14), 8 ≤ f<19
Perte de retour commune à la conversion en mode différentiel (min) RLdc (f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15­6 (f/25.78), 12,89≤f<19
Décalage différentiel de terminaison Tm - - 10 %
Temps de transition, de 20% à 80% Tr/Tf 12 - - ps 20% à 80%



Caractéristiques de l'interface électrique à basse vitesse



Paramètre Le symbole - Je ne sais pas. - Je sais. Je suis désolée. Unité Nom de l'entreprise
Émetteur
Faute d'émetteur de sortie élevée VFaultH 2 - Vcc + 0.3 V
Faute d'émetteur - faible sortie VFaultL 0 - 0.8 V
Désactiver l' émetteur Voltage élevé VDisH 2 - Vcc + 0.3 V
Désactiver l' émetteur Voltage faible VDisL 0 - 0.8 V
Récepteur
LOS Voltage de sortie élevé VLOSH 2 - Vcc + 0.3 V
LOS Voltage de sortie bas VLOSL 0 - 0.8 V



Diagnostique



Paramètre Portée Unité Précision Étalonnage
Température 0 à 70 °C ± 3°C Le secteur privé
Voltage 3.0 à 3.6 V ± 3% Le secteur privé
Courant de biais 0 à 100 - Je ne sais pas ± 10% Le secteur privé
Le TX Power 0 à 6 dBm ± 3 dB Le secteur privé
RX Puissance - 19 à - 4 dBm ± 3 dB Le secteur privé



Définition



Les émetteurs-récepteurs SFP28 sont des modules à haute performance et rentables prenant en charge un débit de données de 25,78 Gbps et une distance de transmission de 40 km avec SMF.



L'émetteur-récepteur se compose de trois sections: un émetteur laser DML refroidi, une photodiode APD intégrée à un préamplificateur trans-impédance (TIA) et une unité de commande MCU.Tous les modules satisfont aux exigences de classe I en matière de sécurité laser.



Les émetteurs-récepteurs sont compatibles avec l'accord SFP Multi-Source et les fonctions de diagnostic numérique SFF-8472.



Application du projet



25GBASE-ER

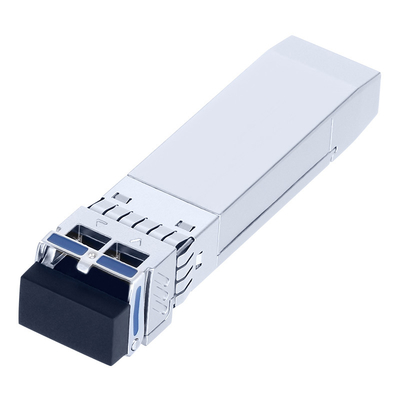

25G SFP28 40KM Module émetteur-récepteur LAN-WDM mode unique double port LC DDM 1



Informations relatives à la commande



Numéro de la partie Description du produit
Les résultats de l'enquête sont publiés dans le Bulletin. LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, avec DDM



Guide de longueur d'onde λC
Le canal Longueur d'onde centrale Plage de longueur d'onde
02 1273.54 1272.55 à 1274.54
03 1277.89 1276.89 à 1278.89
04 1282.26 1281.25 à 1283.27
05 1286.67 1285.65 à 1287.69
06 1291.10 1290.07 à 1292.12
07 1295.56 1294.53 à 1296.59
08 1300.05 1299.02 à 1301.09
09 1304.58 1303.54 à 1305.63
10 1309.14 1308.09 à 1310.19
