Aperçu /Produits/Émetteur-récepteur de module de SFP/40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM

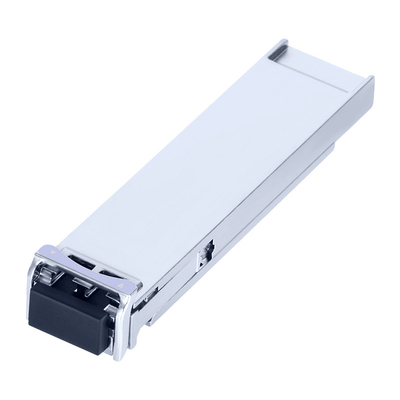

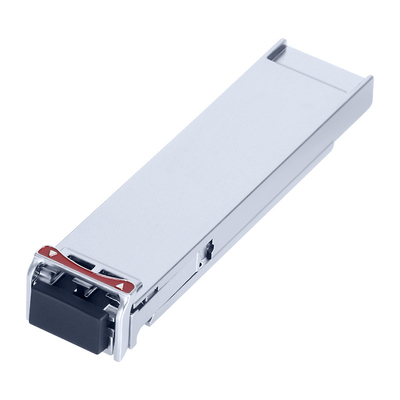

40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM

1 PC
MOQ
Négociable
Prix
40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Module optique DWDM XFP
la vitesse: 10 Gb/s
Distance: 40km
Port: Port double, connecteur LC
Mettre en évidence:

Transcepteur à fibre optique DWDM XFP en mode unique

,

Transcepteur à fibre XFP DWDM de 40 km

,

1528.77 - 1563.05nm DWDM Transcepteur à fibre XFP
Informations de base
Nom de marque: Olycom
Certification: CE RoHS FCC ISO9001
Numéro de modèle: Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Document: OLYCOM Industrial Networkin...24.pdf
Conditions de paiement et expédition
Détails d'emballage: Un morceau dans une boîte, 300g G.W.
Délai de livraison: 3~7 jours
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 2500pcs/month
Description de produit

Module XFP DWDM 10G à portée de 40 km



Définition



Le module XFP est conforme à l'accord multi-source (MSA) 10G Small Form-Factor Pluggable (XFP), prenant en charge un débit de données de 9,953 ~ 11,1 Gbps et une distance de transmission allant jusqu'à 40 km sur SMF.



Le module émetteur-récepteur est constitué d'un émetteur doté d'un laser EML refroidi DWDM de 100 GHz dans la bande C 1528,77 à 1563,05 nm et d'un récepteur doté d'une photodiode PIN.L'émetteur et le récepteur sont séparés dans une large plage de températures et offrent une dissipation thermique optimale et un excellent blindage électromagnétique permettant ainsi des densités de port élevées pour les systèmes 10 GbE.

40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM 0

Caractéristiques optiques et électriques



Paramètre Le symbole - Je vous en prie. Typique Je suis désolé. Unité Les notes
Émetteur
Longueur d'onde centrale Lc 1528.77   1563.05 Nm
Largeur spectrale ((-20dB) Δλ     1 Nm
Rapport de suppression côté mode SMSR 30     dB
Distance entre les longueurs d'onde du centre     100   GHz
Puissance de sortie moyenne Pout - Je vous en prie.   +2 dBm 1
Taux d'extinction Urgence 8.2     dB
Différentiel de balancement d'entrée de données Numéro de la voiture 180   950 MV 2
Impédance différentielle d'entrée Numéro ZIN 90 100 110 Oh
Désactiver TX Désactiver   2.0   Vcc V
Activer   0   0.8 V
Récepteur
Longueur d'onde centrale Lc 1450   1620 Nm
Sensibilité du récepteur       - 16 ans. dBm 3
Surcharge du récepteur   0.5     dBm 3
Dépôt de garantie Résultats     - 17 ans. dBm
Les actifs détenus Lose - 26 ans     dBm
L' hystérésis de LOS   0.5   4 dB
Différentiel de balancement de sortie de données Vout 400 600 800 MV 2
Les résultats Très haut 2.0   Vcc V
Faible     0.8 V



40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM 1



Caractéristiques du produit



  • Prend en charge des débits de 9,953 Gb/s à 11,1 Gb/s
  • XFP connecté à chaud, diagnostic numérique intégré
  • Longueur maximale de liaison de 40 km avec SMF
  • 100 GHz UTI, bande C DWDM Laser EML refroidi et photodiode PIN
  • Paquet XFP MSA avec connecteur LC duplex
  • Pas besoin d'horloge de référence
  • Énergie unique +3,3 V
  • Dissipation d'énergie inférieure à 3,5 W
  • Compatible avec la directive RoHS
  • Plage de température: de 0 à + 70°C



Applications



  • Réseaux DWDM 10G
  • SONET OC-192 et SDH STM-64 à 9,953 Gbps
  • Applications Ethernet 10G
  • Applications de chaîne de fibres 10G
  • 10GE sur G.709 à 11,09 Gbps
  • OC192 sur FEC à 10,709 Gbps
  • autres liaisons optiques jusqu'à 11,1 Gbps



Tracé mécanique



40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM 2



Informations relatives à la commande



Numéro de la partie Description du produit
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, mode unique, 40km, 0 ~ + 70oC



Guide de longueur d'onde λC

Chaîne de l'UIT

Code du produit

 Fréquence ((THz) Longueur d'onde

Chaîne de l'UIT

Code du produit

 Fréquence ((THz) Longueur d'onde
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -


40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM 3

40KM DWDM XFP Transcepteur à fibre 1528.77 - 1563.05nm mode unique double port LC DDM 4
