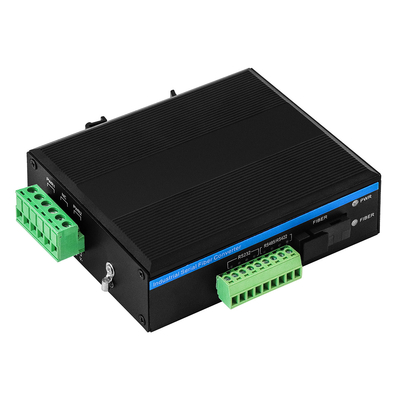

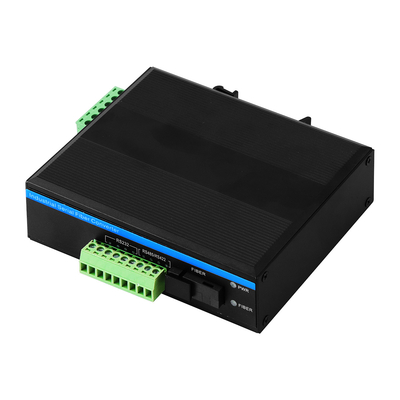

Modem à fibre optique en série industrielle RS232/RS485/RS422
Modems à fibre optique multimode et monomode pour la communication en série industrielle
Principales caractéristiques
- Fonctionnement par branche-branche avec possibilité de branche à chaud
- Étend la transmission RS232/RS-422/RS-485 jusqu'à 2 km sur MMF, 80 km sur SMF
- Montage industriel DIN de taille compacte avec construction de boîtier robuste
- Protection contre les interférences électriques et la corrosion chimique
- Systèmes intégrés de protection contre les surtensions et les surtensions statiques
- LED de diagnostic et d'indicateur unitaire pour la surveillance de l'état
- Large plage de température de fonctionnement pour les environnements difficiles
Spécifications techniques
| La norme | L'EIA/TIA RS232, RS-422, RS-485 est fournie par le fournisseur. |
| Connecteur à fibres | Norme SC, ST/FC facultatif |
| Distance entre les fibres | La fréquence d'écoulement est de 50/125 μm: 2 km, 62,5/125 μm MMF: 5 km, 9/125 SMF: 20/40/60/80 km |
| Connecteur en série | RS-232, RS-422, RS-485: le terminal phénix |
| Distance en série | Port RS-232 à 15m, RS-422, RS-485: 1500 mètres |
| Taux | 0 à 120 Kbps |
| Taux de baud | 300 Baud à 115 200 Baud |
| Interface RS-485 | D+, D-, GND |
| Interface RS-422 | R+, R-, T+, T-, GND |
| Interface RS-232 | Dans, hors, GND |
| Consommation d'électricité | 2W, 9 à 52V |
| Protection statique | Protection contre les décharges électriques statiques (ESD) de 15 KV |
| Protection contre les surtensions | Protection contre les surtensions de 1500 W/sec |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Humidité de stockage | 5% à 90% de non condensation |
| Les dimensions | 114 × 93 × 35 mm |
| Le poids | 0.35 kg/pc en poids net |
Vue d'ensemble du produit
L'OM2101-RS422/RS485 est un produit en fibre optique à interface RS-232/485/422 multifonctionnel et économique. Il sert de solution optimale pour connecter un RTU à des contrôleurs HOST ou SCADA.L'utilisation de la fibre optique comme support de transmission améliore les capacités de transmission du système tout en protégeant efficacement les équipements de communication des coups de foudre, surtensions et interférences électromagnétiques dans des environnements de travail exigeants.
Scénarios d'application
Ce modem en fibre optique industrielle permet une conversion fiable du signal en série en fibre pour les systèmes d'automatisation industrielle, facilitant des connexions transparentes entre RTU, HOST,et contrôleurs SCADA dans les applications industrielles.
Idéal pour la transmission de données industrielles dans la distribution d'électricité, les opérations minières, les usines de fabrication et les infrastructures extérieures,il dépasse les limites de distance de la communication en série RS232/RS422/RS485 traditionnelle.
Conçu pour résister à des environnements industriels difficiles grâce à sa large plage de température de fonctionnement (-40 °C à +70 °C), à son boîtier robuste et à ses propriétés anticorrosion,il assure des performances fiables dans des conditions extrêmes.
Les supports de transmission en fibre optique combinés à une protection contre les surtensions intégrées de 15 KV ESD et 1500 W/sec résolvent efficacement les problèmes causés par les coups de foudre, les surtensions,et les interférences électromagnétiques dans les systèmes de communication industriels.
Les capacités de déploiement plug-and-play et hot-pluggable simplifient la mise en service et la maintenance des appareils, améliorant ainsi l'efficacité de la mise en œuvre des systèmes de communication industriels.
Diagrammes d'applications
