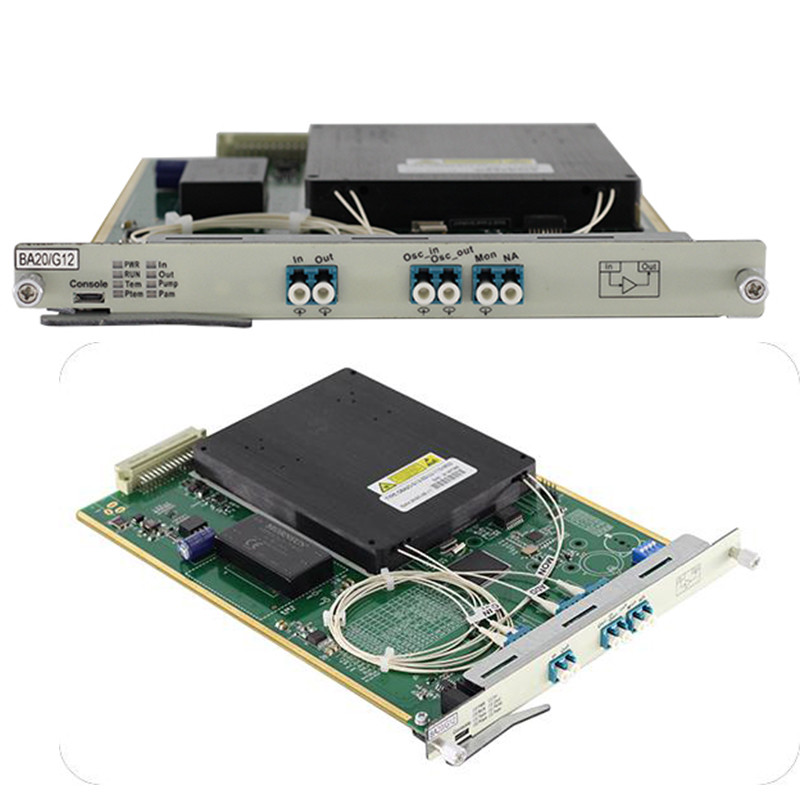

Carte amplificateur optique EDFA échangeable à chaud
Caractéristiques du produit
- Faible coefficient de bruit : valeur typique de 5 dB.
- Platitude de gain élevée : platitude de gain de longueur d'onde DWDM <1,5 dB.
- Modes de fonctionnement multiples : prend en charge le gain AGC réglable, la sortie APC réglable et la tension ACC réglable.
- Contrôle de réponse transitoire : le contrôle de réponse transitoire haute performance assure une puissance et un gain stables sans affecter les signaux existants.
- Fonction de correction automatique de l'ASE : optimise automatiquement le bruit ASE pour garantir que le facteur de bruit est à son minimum.
Spécification
| Fonction |
Description |
| Plage de longueurs d'onde de fonctionnement |
Type standard : 1529 nm ~ 1561 nm Type étendu : 1528 nm ~ 1568 nm |
| Type EDFA |
Amplification de puissance OBA |
Amplification de puissance OPA |
| Puissance optique d'entrée minimale |
-22 dBm |
-32 dBm |
| Puissance optique de sortie maximale |
+20 dBm |
+16 dBm |
| Gain maximal |
17 dB |
20 dB |
| Facteur de bruit |
＜5,5 dB |
| Platitude du gain |
＜1,5 dB |
| Technologie propriétaire |
Prend en charge le verrouillage de gain, le gain réglable, la technologie de contrôle transitoire, l'arrêt automatique de la puissance optique de sortie |
| Fonction de gestion de réseau |
Prend en charge la surveillance en temps réel de l'état de fonctionnement de l'EDFA, y compris : puissance optique, pompage, température, etc.
Prend en charge la fonction de réglage du seuil d'arrêt de la pompe et du temps de récupération automatique
|
| Nombre d'emplacements occupés |

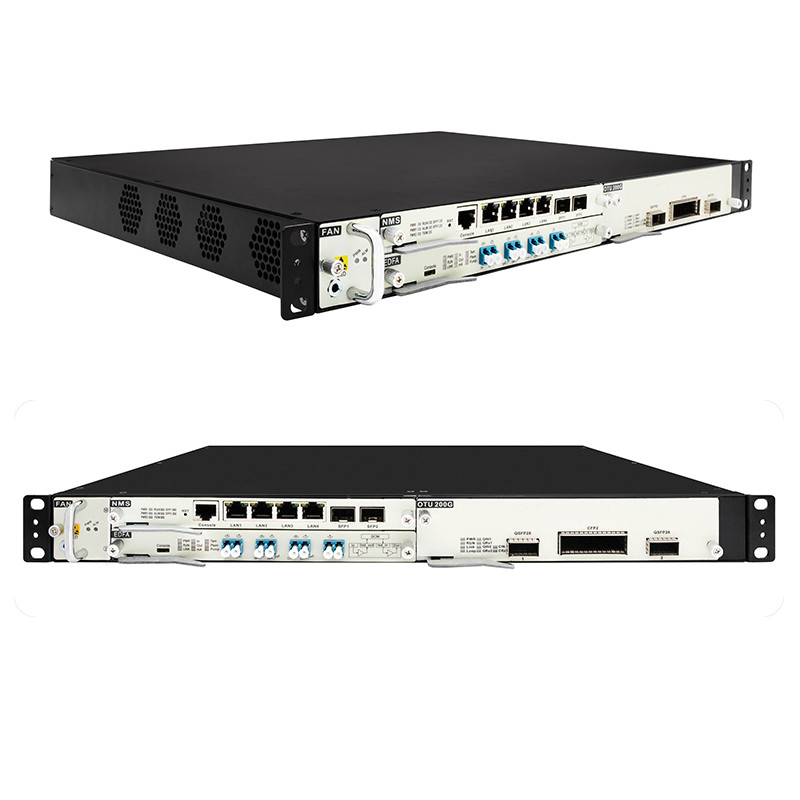

Prend en charge le châssis complet de la série OSP3800, occupant 1 emplacement (0,5U) |
| Interface optique |
LC/UPC |
| Consommation électrique maximale |
15W |
| MTBF |
＞100 000 heures |

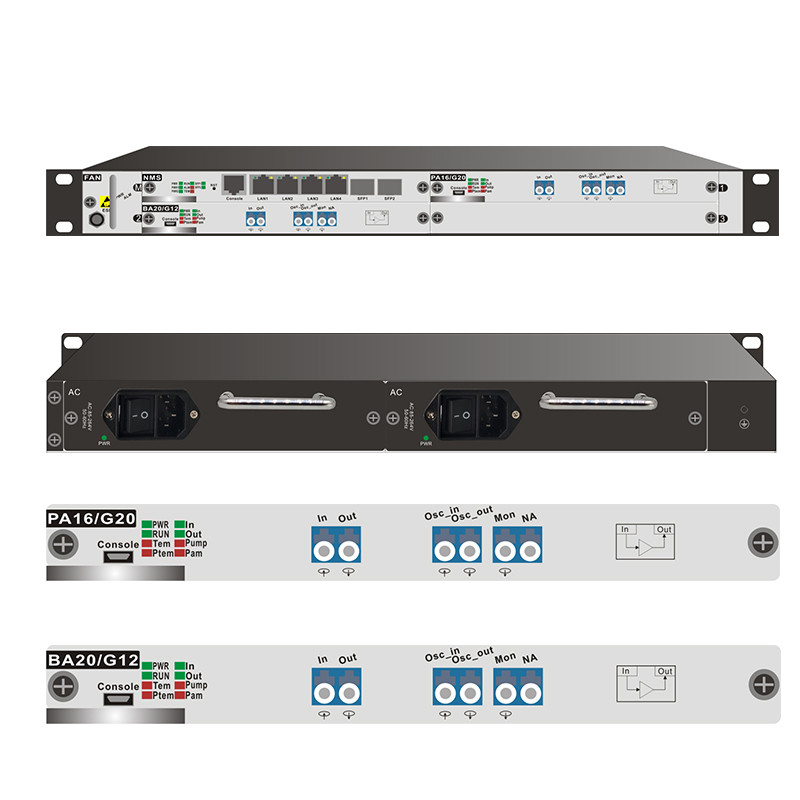

Structure
Définition de l'interface
| Interface |
Élément |
Fonction/Description |
| Entrée |
Interface d'entrée EDFA |
Port d'entrée de puissance optique de petit signal |
| Sortie |
Interface de sortie EDFA |
Port de sortie optique d'amplification EDFA. |
| OSC_IN |
Port d'entrée du canal de surveillance |
Lien vers le module SFP TX de gestion de réseau pour transmettre les informations de gestion de réseau. |
| OSC_Out |
Port de sortie du canal de surveillance |
Lien vers le module SFP RX de gestion de réseau pour transmettre les informations de gestion de réseau. |
| MON |
port de surveillance |
Interface de surveillance des performances EDFA, lien OPM ou spectromètre. |
Description des indicateurs
| Interface |
Élément |
Description |
| PWR |
Indicateur d'alimentation EDFA |
Allumé, l'alimentation EDFA est normale ; éteint, panne d'alimentation. |
| RUN |
Indicateur de fonctionnement EDFA |
Allumé, l'EDFA fonctionne normalement ; éteint, le fonctionnement est défectueux. |
| Entrée |
Indicateur d'alarme d'entrée EDFA |
Allumé, l'entrée est anormale ; éteint, l'entrée est normale. |
| Sortie |
Indicateur d'alarme de sortie EDFA |
Allumé, la sortie est anormale ; éteint, la sortie est normale. |
| Tem |
Indicateur d'alarme de température du module EDFA |
Allumé, la température du module EDFA est anormale ; éteint, la température du module est normale. |
| Ptem |
Indicateur d'alarme de température de la pompe |
Allumé, la température de la pompe est anormale ; éteint, la température de la pompe est normale. |
| Pompe |
Indicateur d'avertissement de pompe |
Allumé, la pompe est éteinte ; éteint, la pompe est allumée. |
| Pam |
Indicateur d'alarme de courant de pompe |
Allumé, le courant de la pompe est anormal ; éteint : le courant de la pompe est normal. |
Introduction
La fonction principale de la carte amplificateur optique EDFA (amplificateur à fibre dopée à l'erbium) est d'effectuer une compensation de puissance sur la lumière du signal dans la liaison de transmission, et peut amplifier simultanément jusqu'à 48 canaux (espacement des canaux de 100 GHz) ou 96 canaux (espacement des canaux de 50 GHz) dans la bande C.
Le signal optique présente les caractéristiques d'un gain plat, d'un gain réglable et d'un faible indice de bruit.
C'est une partie indispensable et importante du système DWDM, des futurs systèmes à haut débit et de la transmission longue distance du réseau tout optique.
Informations de surveillance de la carte EDFA
- Surveillance en temps réel en ligne de l'état de fonctionnement du disque unique EDFA ;
- Surveillance en temps réel de la puissance optique d'entrée et de sortie de l'EDFA ;
- Surveillance en temps réel de l'état de fonctionnement de la pompe EDFA,
- Surveillance en temps réel du courant de fonctionnement, de la consommation électrique, de la température du die, du courant de refroidissement, etc. de l'EDFA,
- Définir les seuils de puissance optique d'entrée et de sortie via la gestion de réseau, définir le mode de fonctionnement de l'EDFA, le seuil de puissance de sortie, le gain, etc.
Configuration
1. Réglage du seuil d'alarme de puissance d'entrée et de sortie
Le seuil d'alarme de la puissance d'entrée et de sortie de l'amplificateur peut être défini via la gestion de réseau. Lorsque la puissance d'entrée est inférieure au seuil, l'EDFA déclenche une alarme. À ce moment, la pompe EDFA est arrêtée et l'EDFA ne fonctionne pas. Lorsque la sortie EDFA est inférieure au seuil, une alarme est générée
2. Réglage du mode de fonctionnement
Le mode de fonctionnement de l'amplificateur peut être défini via la gestion de réseau : mode de gain constant AGC, mode de sortie constante APC, mode de courant constant ACC, le gain peut être défini en mode AGC, la plage de réglage est de ±1 dB est optimale, la puissance de sortie peut être définie en mode APC, la plage de réglage est de ±1 dBm optimale
3. Réglage du mode de protection des yeux
Lors de l'installation et du débogage ou du dépannage, vous pouvez activer le mode de protection des yeux de l'amplificateur via le système de gestion de réseau pour réduire la puissance de sortie de l'EDFA afin d'éviter de blesser le personnel de maintenance
