Transcepteur 25G SFP28 CWDM 10Km Extension de module unique

1pc
MOQ
Négociable
Prix
Transcepteur 25G SFP28 CWDM 10Km Extension de module unique
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Product Name: SFP28 CWDM Optical Module
Speed: 25Gb/s
Distance: 10KM
Connector: LC port
Wokring Temperature: 0 to +70°C
Feature: Support DDM
Mettre en évidence:

Transcepteur CWDM SFP28 de qualité commerciale

,

émetteur-récepteur de 25G SFP28 CWDM

,

Transcepteur SFP28 CWDM de 10 km
Informations de base
Lieu d'origine: Shenzhen, en Chine
Nom de marque: Olycom
Certification: CE RoHS FCC ISO9001
Numéro de modèle: Les États membres doivent respecter les dispositions de la présente directive.
Document: IM-WS080GE.pdf
Conditions de paiement et expédition
Détails d'emballage: Un morceau dans une boîte, 300g G.W.
Délai de livraison: 3~7 jours
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 2500pcs/month
Description de produit

Émetteur-récepteur à fibres optiques CWDM 25G DDM de 1471 à 1571 nm



Caractéristiques du produit



  1. Prend en charge jusqu'à 25,78 Gbps
  2. L'empreinte SFP+ à prise à chaud
  3. un débit de sortie de l'appareil supérieur à 50 W;
  4. Jusqu'à 10 km pour la transmission par SMF
  5. Conforme à la norme SFP+ MSA et à la norme SFF-8472 avec récipient LC duplex
  6. Compatible avec la directive RoHS
  7. Énergie unique +3,3 V
  8. Dissipation de puissance < 2,3 W
  9. Surveillance du diagnostic numérique en temps réel



Caractéristiques optiques et électriques



Paramètre Le symbole - Je vous en prie. Typique Je suis désolé. Unité Les notes
Émetteur
Longueur d'onde centrale Lc λc-6.5 Lc λc+6.5 Nm
Largeur spectrale ((-20dB) Δλ     1 Nm
Rapport de suppression côté mode SMSR 30 -   dB
Puissance de sortie moyenne Pout - Je vous en prie.   +6 dBm 1
Taux d'extinction Urgence 6     dB
Différentiel de balancement d'entrée de données Numéro de la voiture 180   850 MV 2
Impédance différentielle d'entrée Numéro ZIN 90 100 110 Oh
Désactiver TX Désactiver   2.0   Vcc V
Activer   0   0.8 V
Faute de TX Faute   2.0   Vcc V
Normalement   0   0.8 V
Récepteur
Longueur d'onde centrale Lc 1450   1620 Nm
Sensibilité du récepteur       - Quatorze dBm 3
Surcharge du récepteur   2     dBm 3
Dépôt de garantie Résultats     - 15 ans. dBm
Les actifs détenus Lose - 35 ans.     dBm
L' hystérésis de LOS   0.5     dB
Différentiel de balancement de sortie de données Vout 300   900 MV 4
Les résultats Très haut 2.0   Vcc V
Faible     0.8 V



Des descriptions de broches



Le pin Nom du signal Définition Branchez le séquenceur. Les notes
1 Veet Émetteur au sol 1
2 TX Faute Indication de défaut du transmetteur 3 Nom de l'entreprise
3 TX handicapé Désactiver le transmetteur 3 Nom de l'organisme
4 Le SDA Signal de données en série SDA 3
5 Le SCL Signal d'horloge en série SCL 3
6 Mod_ABS Module absent, atterri dans le module. 3
7 RS0 Pas connecté 3
8 Les résultats Perte de signal 3 Nom de l'organisme
9 RS1 Pas connecté 3
10 V.E.R. Terrain du récepteur 1
11 V.E.R. Terrain du récepteur 1
12 - Je ne sais pas. Inv. Données reçues 3 Nom de l'organisme
13 RD+ Données reçues 3 Nom de l'organisme
14 V.E.R. Terrain du récepteur 1
15 RCCV Énergie du récepteur 2
16 TCCV Énergie du transmetteur 2
17 Veet Émetteur au sol 1
18 TD+ Transmettre les données 3 Nom de l'organisme
19 Je vous en prie. Inv. Transmettre les données 3 Nom de l'organisme
20 Veet Émetteur au sol 1

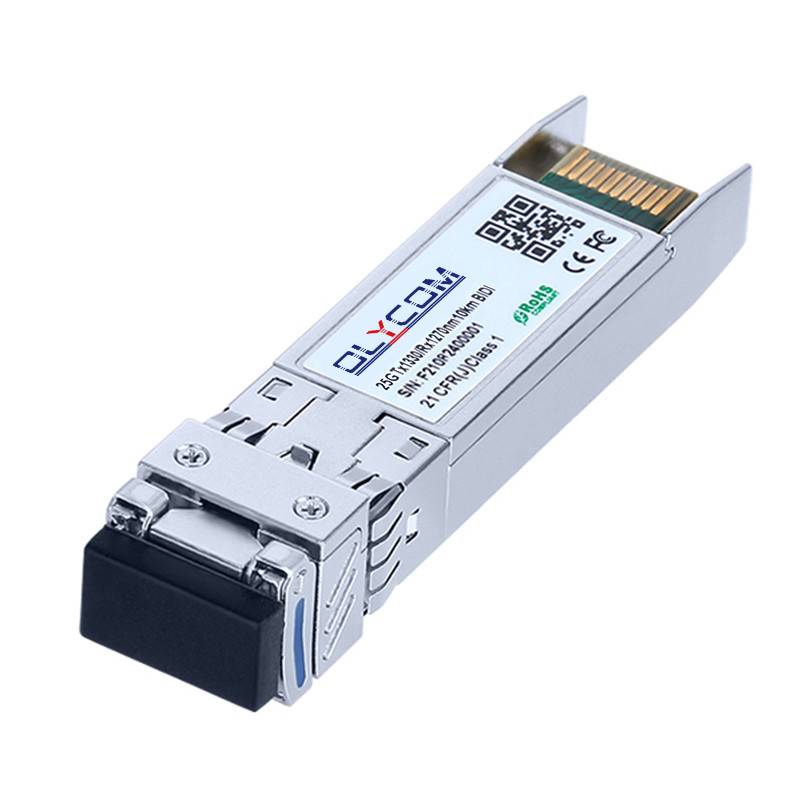

Transcepteur 25G SFP28 CWDM 10Km Extension de module unique 0


Application du projet



  • 25G Ethernet
  • Le CPRI 10



Définition



Les émetteurs-récepteurs SFP28 sont des modules à haute performance et rentables prenant en charge un débit de données de 25,78 Gbps et une distance de transmission de 10 km avec SMF.



L'émetteur-récepteur se compose de trois sections: un émetteur laser EML refroidi, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de commande MCU.Tous les modules satisfont aux exigences de classe I en matière de sécurité laser.



Les émetteurs-récepteurs sont compatibles avec l'accord SFP Multi-Source et les fonctions de diagnostic numérique SFF-8472.



Dimension

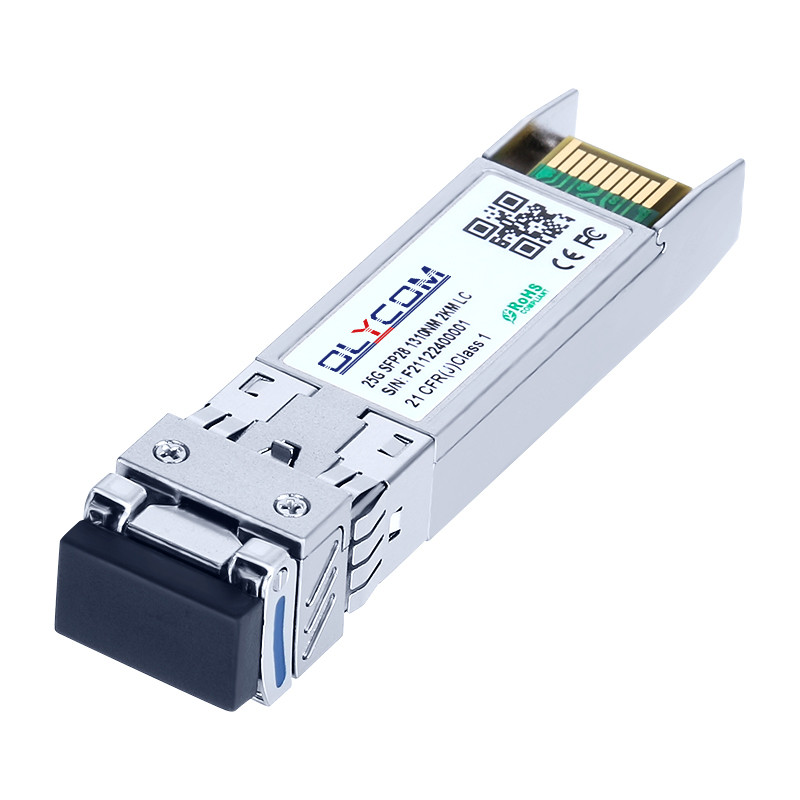

Transcepteur 25G SFP28 CWDM 10Km Extension de module unique 1



Informations relatives à la commande



Numéro de la partie Description du produit
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient conformes aux exigences du présent règlement. 1471 ~ 1571nm CWDM, 25,78 Gbps, 10 km, DDM, 0 °C ~ + 70 °C

Guide de longueur d'onde λC
Le code LC Unité Le code LC Unité Le code LC Unité
47 1471 Nm 51 1511 Nm 55 1551 Nm
49 1491 Nm 53 1531 Nm 57 1571 Nm

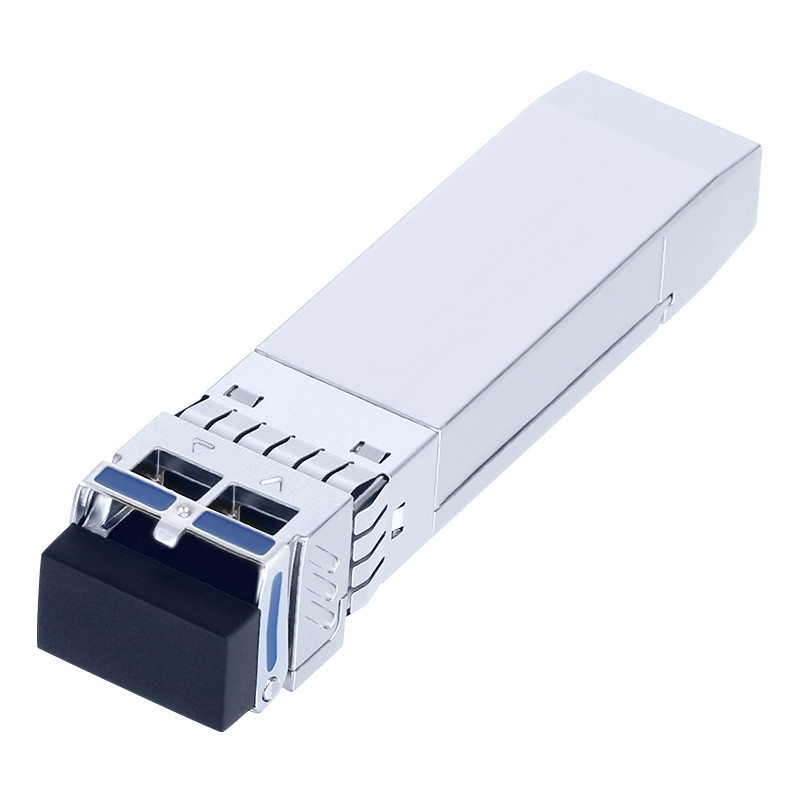

Transcepteur 25G SFP28 CWDM 10Km Extension de module unique 2
