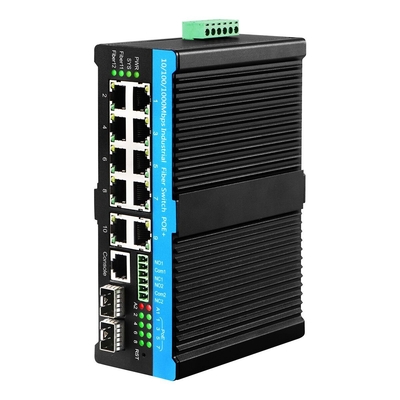

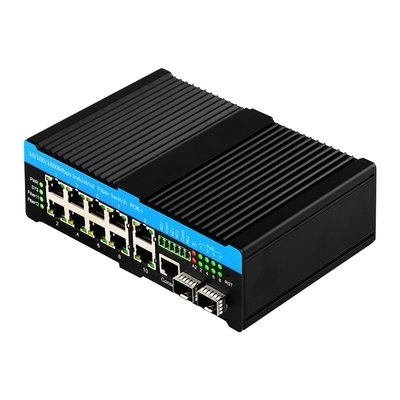

8 ports 2.5G Commutateur Poe industriel 90w Réseau POE++ Commutateur géré pour les caméras PTZ

Nom du produit

Commutateur fibre PoE géré 10/100/1000 Mbps Industriel (2F+10TP)

N° de modèle.

IM-FP21008GW

Port

2x fibre SFP 100/1000/2500Base-FX

SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40~120 km ; MM : 1310 nm, 2 km ;

8x RJ45 UTP 10/100/1000M (prise en charge de la détection automatique MDI/MDIX)

Norme

IEEE 802.3EEE (Ethernet économe en énergie)Ethernet 10Base-T 10 Mbit/s

IEEE 802.3uEEE (Ethernet économe en énergie)Ethernet rapide 100Base-TX, 100Base-FX

IEEE 802.3zEEE (Ethernet économe en énergie)Ethernet Gigabit 1000Base-T sur fibre optique

IEEE 802.1dEEE (Ethernet économe en énergie)STP (Spanning Tree Protocol)

IEEE 802.1sEEE (Ethernet économe en énergie)Ethernet rapide 100Base-TX, 100Base-FX

IEEE 802.1wEEE (Ethernet économe en énergie)RSTP (Rapid Spanning Tree Protocol)

ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)

IEEE 802.1QEEE (Ethernet économe en énergie)Réseaux locaux virtuels (VLAN)

L3 : Adresse IP source/destination, sous-réseau EEE (Ethernet économe en énergie)Contrôle d'accès réseau basé sur le port et basé sur MAC,  Authentification CLI de type Cisco®

Table d'adresses MACIEEE 802.3ad

: Agrégation de liens pour les liens parallèles avec LACP (Link Aggregation Control Protocol)IEEE 802.3x : Contrôle de flux pour duplex intégral

IEEE 802.1ad : VLAN empilés

IEEE 802.1p

: Protocole de qualité de service/classe de service de couche 2 LAN pour la priorisation du traficIEEE 802.1ab : Protocole de découverte de couche de liaison (LLDP)

IEEE 802.1az

: EEE (Ethernet économe en énergie)IEEE802.3af

: 15,4 WIEEE802.3a

t : 30 WIEEE802.3

bt : 90 WID VLAN

4094 VID VLAN IEEE802.1Q

Architecture du commutateur

Bande passante système :

58Gbit/s (sans congestion)Taille de la DRAM : 128 Mo

    Taille du tampon de paquets : 4 Mo    Taille du tampon de paquets : 4 MoTraitement des données

Stockage et transfert

Contrôle de flux

IEEE 802.3x pour le mode duplex intégral, contre-pression pour le mode semi-duplex

Connecteur réseau

8x RJ-45 10/100/1000Base-TX

Fonction Auto MDI/MDI-X,

Console

RS-232 (RJ-45)

Câble réseau

Câble UTP/STP supérieur à Cat. 5e

Protocoles

CSMA/CD

Polarité inversée

Courant de surcharge

Protection

Pris en charge

Pris en charge

Green Ethernet

Green Ethernet

Alimentation

Green Ethernet

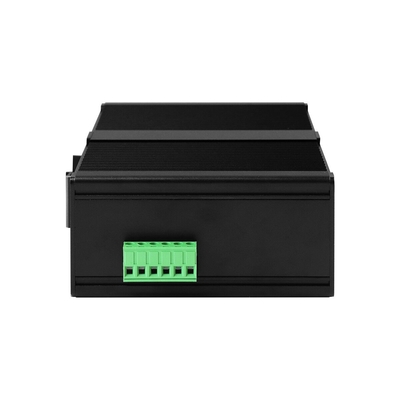

alimentation (bloc de jonction amovible)

Consommation électrique

3,5 W (à vide)

LED

Par unité : Alimentation 1 (rouge), SYS (rouge), Alarme

(rouge) PoE (vert)

Port RJ-45 : Lien/Activité (vert) Vitesse (jaune)

Port fibre SFP : Lien/Activité (vert)

Trame Jumbo

9,6 Ko

IEEE802.3ac

Taille maximale de trame étendue à 1522 octets (autorise le Q-tag

dans le paquet)

Table d'adresses MAC

8K

Message d'avertissement

Syslog système, relais d'alarme

Contact de relais d'alarme

Sorties relais avec une capacité de courant de 1 A

@30VDC

Température de fonctionnement

-40 ~

7

5°C

Humidité de fonctionnement

0 % à 95 % (sans condensation)Température de stockage-40 ~ 85°C

Dimensions

165 x 112 x 45,5 mm

Poids

0,85

kg

Montage d'installation

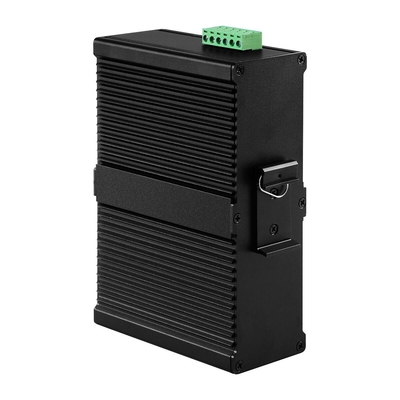

Montage sur rail DIN

FCC Émission

CE

FCC Partie 15 Sous-partie B Classe B 2010

EN50121 EN 5502:2006+A1:2007

EN61000-3

EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

Sécurité

EN62368

6 KV

Protection contre les surtensions

Pris en charge pour les ports UTP et fibre

Choc

IEC 60068-2-27Chute libreIEC 60068-2-32VibrationIEC 60068-2-6

Spécifications logicielles

Topologie

VLAN

VLAN IEEE 802.1q, jusqu'à 4094 VID VLAN 802.1Q

VLAN IEEE 802.1q, jusqu'à 4094 groupes

IEEE 802.1ad

VLAN basé sur MAC, jusqu'à 256 entrées

VLAN basé sur sous-réseau IP, jusqu'à 128 entrées

VLAN basé sur protocole (Ethernet, SNAP, LLC), jusqu'à 128 entrées

Traduction VLAN, jusqu'à 256 entrées

GVRP (GARP VLAN Registration Protocol)

MVR (Multicast VLAN Registration)

Agrégation de liens

(Port Trunk)

Statique (Hash avec SA, DA, IP, port TCP/UDP), jusqu'à 5 groupes de trunk

Dynamique (IEEE 802.3ad LACP), jusqu'à 5 groupes de trunk

Arbre de parcours

STP IEEE802.1d

RSTP IEEE802.1w

MSTP IEEE802.1s

PoE/PoE+

IEEE802.3at 30 W

IEEE802.3af 15,4 W

IEEE802.3bt 90 W

Protection contre les boucles

Pris en charge

ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring

Protection)

Temps de récupération

<50 ms

Topologie réseau en anneau simple, sous-anneau, anneaux multiples

Fonctionnalités QoS

Green Ethernet

8 files d'attente de priorité actives IEEE802.1p par port

QoS de classification du trafic

CoS basé sur IEEE802.1p CoS basé sur la précédence IP

CoS basé sur IP DSCP

QoS de classification du trafic

QCL (Liste de contrôle QoS) : Type de trame, MAC source/

destination, ID VLAN, PCP, DEI

pour Unicast, Broadcast, Multicast

Fragment IP, DSCP, numéro de port TCP/UDP

Remarquage DiffServ (RFC 2474)

Contrôle de tempête

pour Unicast, Broadcast, Multicast

Fonctionnalités de multidiffusion IP

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

Profil de filtrage de port

Limitation, départ rapide

Groupe multicast maximum : jusqu'à 1022 entrées

Requête / Port routeur statique

Fonctionnalités de sécurité

IEEE 802.1X

Basé sur le port

Basé sur MAC

ACL

Nombre de règles : jusqu'à 256 entrées

pour L2 / L3 / L4

L2 : MAC source/destination/VLAN

L3 : Adresse IP source/destination, sous-réseau

L4 : TCP/UDP

Authentification et comptabilité RADIUS

Authentification et comptabilité TACACS+, TACACS+ 3.0

HTTPS, HTTP

Détermination de la longueur du câble et réduction de la puissance

pour les ports avec des câbles courts

Réduction de la puissance pour un port lorsqu'il n'y a pas de lien

Gestion de l'alimentation des LED : réglage de l'intensité des LED

Authentification

Authentification locale

Authentification à distance (via RADIUS / TACACS+)

Green Ethernet

Web, Telnet / SSH, console RS-232 CLI

Green Ethernet

CLI

CLI de type Cisco®

Gestion basée sur le Web

Telnet

Serveur

SNMP

V1, V2c, V3

Mise à niveau du logiciel et de la configuration

TFTP, HTTP

Firmware redondant en cas d'échec de mise à niveau

Modbus/TCP

Prise en charge de la gestion et de la surveillance

RMON

RMON I, RMON II

MIB

RFC1213 MIB II, MIB privée

UPnP

Pris en charge

DHCP

Serveur, Client, Relais, Snooping

Option 82 de Snooping

Option 82 de Relais

IP Source Guard

Pris en charge

Miroir de port

Green Ethernet

Syslog d'événements

Serveur Syslog (RFC3164) (prend en charge 1 serveur)

Message d'avertissement

Syslog système, e-mail, relais d'alarme

IEEE1588

Green Ethernet

NTP

Green Ethernet

DNS

Client, Proxy

LLDP (IEEE 802.1ab)

Protocole de découverte de couche de liaison LLDP-MED

Fonctionnalités IPv6

Gestion IPv6

Serveur Telnet/ICMP v6

Pris en charge

Pris en charge

SSH sur IPv6

Pris en charge

NTP IPv6

Client

QoS IPv6

Pris en charge

HTTP sur IPv6

Green Ethernet

Telnet IPv6

Green Ethernet

TFTP IPv6

Pris en charge

ACL IPv6

Green Ethernet

pour L2 / L3 / L4

Green Ethernet

L3 : Adresse IP source/destination, sous-réseau

Green Ethernet

Autres fonctionnalités

Green Ethernet

Prend en charge IEEE802.3az EEE (Ethernet économe en énergie)

Gestion pour optimiser la consommation d'énergie Détermination de la longueur du câble et réduction de la puissance

pour les ports avec des câbles courts

Réduction de la puissance pour un port lorsqu'il n'y a pas de lien

Gestion de l'alimentation des LED : réglage de l'intensité des LED

Diagnostic de câble

Mesure de la distance normale ou du point de rupture du câble UTP

Application

Liste de colisage :

Placer le produit dans un sac antistatique, puis dans des mousses PE avec un emballage extérieur en carton.

L'emballage standard contient généralement un appareil principal, une carte de garantie et un manuel d'utilisation.

Dimensions de la boîte d'emballage pour 1 pièce : 23*16,5*5,8 cm

20 pièces dans une boîte d'emballage de 55,5*40*41 cm.

FAQ :

1. Quelle est l'entrée d'alimentation ?
