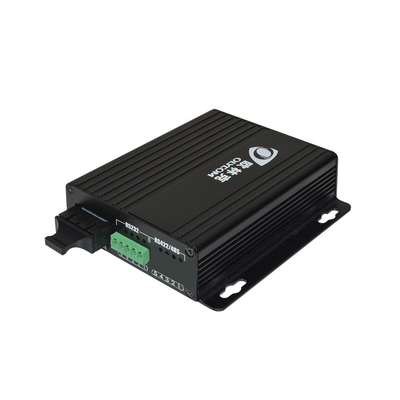

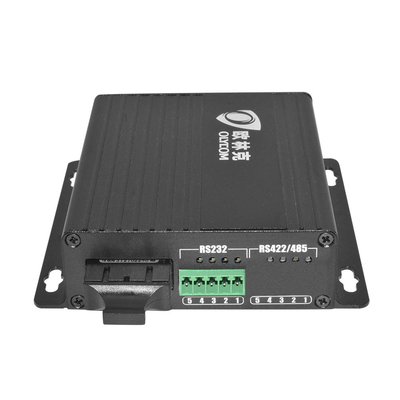

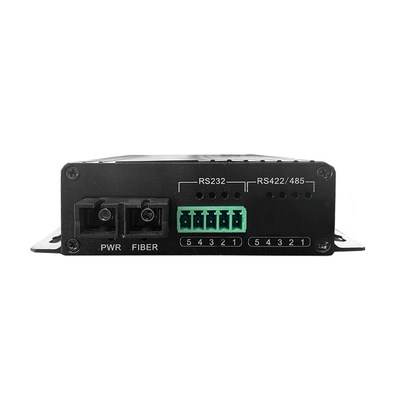

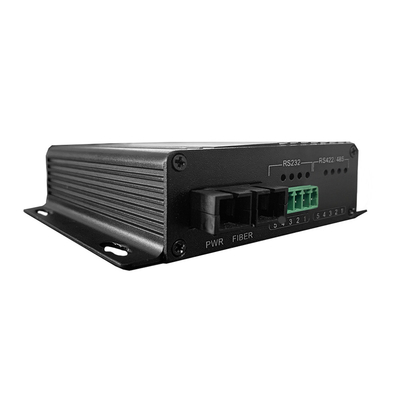

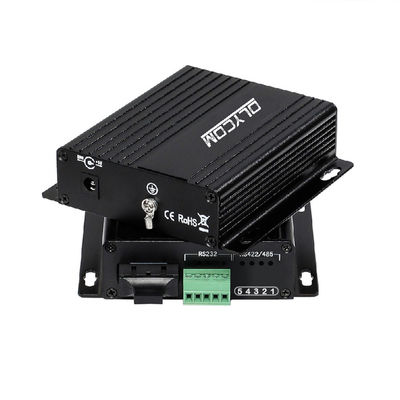

Les données de série de l'industrie DIN-Rail RS485 RS422 RS485
à convertisseur de fibre à modem à fibre optique
Caractéristiques du produit du convertisseur de fibres industrielles
- Pour les appareils à commande numérique
- Étend la transmission RS232/RS-422/RS-485 jusqu'à 2 km sur MMF, 80 km sur SMF
- Montage industriel Din Taille compacte, boîtier robuste
- Protège contre les interférences électriques et la corrosion chimique
- Protection intégrée contre les surtensions et les surtensions statiques
- LED de diagnostic et d'indicateur unitaire
- Large plage de températures
Spécificationde modem à fibre optique
| La norme |
L'EIA/TIA RS232, RS-422, RS-485 est fournie par le fournisseur. |
| Connecteur à fibres |
Norme SC, ST/FC facultatif |
| Distance entre les fibres |
La fréquence d'écoulement est de 50/125 mm: 2 km, 62,5/125 mm: 5 km, 9/125 mm: 20/40/60/80 km. |
| Connecteur en série |
RS-232, RS-422, RS-485: le terminal de la fénix |
| Distance en série |
Port RS-232 à 15m, RS-422, RS-485: 1500 mètres |
| Taux |
0 à 120 Kbps |
| Taux de baud |
300 Baud à 115 200 Baud |
| Résistance à la combustion |
D+, D-, GND |
| Résistance à la compression |
R+, R-, T+, T-, GND |
| Résistance à la compression |
Dans, hors, GND |
| Taux de puissance |
2W, 9 à 52V |
| Protection statique |
Protection contre les décharges électriques statiques (ESD) de 15 KV |
| Protection contre les surtensions |
Protection contre les surtensions de 1500 W/sec |
| Température de fonctionnement |
-40°C à +70°C |
| Température de stockage |
-40°C à +85°C |
| Humidité de stockage |
5% à 90% non condescendants |
| Les dimensions |
114*93*35 mm |
| Le poids |
0.35 kg/pc en poids net |
Application du projet
FAQ:
1Y a-t-il un logiciel spécial pour utiliser cet appareil ou juste plug & play?
Une fois que le câble de fibre / signal série a un problème, il cesse de fonctionner.
2. Faut-il définir le débit baud (RS485)? Nos compteurs MFM utilisent des débits baud 9600 ou 19200. Fonctionnera-t-il pour ces débits baud (l'un ou l'autre)? Ou le débit baud est automatiquement sélectionné?
Détection automatique de 300 Baud à 115 200 Baud, vous n'avez donc pas à régler le débit.
3Quelle est l'option de la fibre optique?
Pour le module fixe, il pourrait s'agir de SC/FC/ST avec différentes distances ((Singlemode ou Multimode)
4- Je peux avoir RS485 série?
(Olycom) Oui, il y a 3 cartes PCB en série disponibles, les options sont
1, Max 6*RS232 ((deux broches)
2, Max 6*RS485 ((à 2 broches)
3, Max 3* RS485/RS422 ((RS485 à 4 broches, RS422 à 2 broches)
4, Combinaison: 1*RS485/RS422+4*RS232 (à deux broches)
Le système d'aiguille est utilisé pour la commande de l'aiguille.
Avec ces options flexibles, le module de fibre prend en charge le type fixe ou SFP comme indiqué ci-dessus
