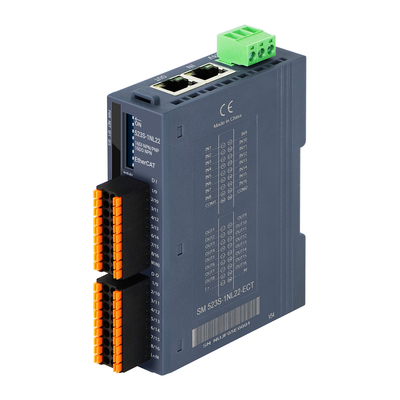

Module d'E/S autonome EtherCAT 16 ports
Caractéristiques principales
- Bus EtherCAT
- 2 connecteurs RJ45
- Alimentation 24VDC
- avec commutateur DIP 8 bits pour définir l'adresse ID de la station
- 16DI intégrés (entrée cathode commune/anode commune)
- 16DO (sortie NPN)
- IP20

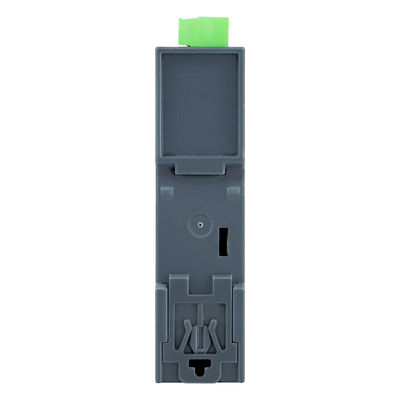

- Installation sur rail DIN DN35
Présentation du produit

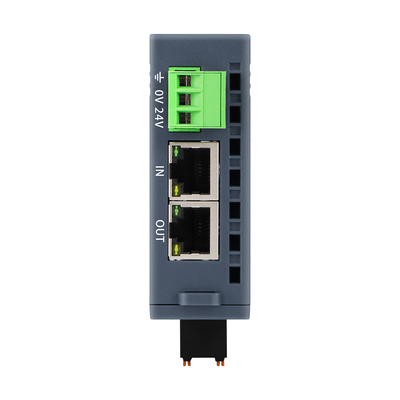

- 2 interfaces RJ45, 100Mbit/s
- Technologie d'isolation de bus et d'alimentation, et fiabilité
- Autonome en tant que station esclave EtherCAT
- Fournir des fichiers XML autonomes
Spécification
| Spécifications techniques |
| Tension de fonctionnement |
24VDC (plage de tension 18VDC~28VDC) |
| Perte de courant de fonctionnement |
Basé sur différents modèles de produits, veuillez vous référer au manuel du produit pour plus de détails |
| Protection de l'alimentation |
Protection anti-connexion inversée, absorption de surtension |
| Interface de communication |
2*RJ45 |
| Type de terminal d'alimentation |
Connecteur enfichable, port de connexion à vis |
| Type de terminal de signal |
Connecteur enfichable, port de câblage PUSH-IN droit |
| Indication d'affichage |
Alimentation
Voyant vert NET
Voyant rouge SF
Voyant vert du signal IO
|
| Protocole |
EtherCAT |
| Catégories maître-esclave |
appareils esclaves autonomes |
| Points d'E/S principaux |
Oui, veuillez vous référer aux données de commande pour plus de détails |
| Seuil de protection contre les surintensités |
1,5A, 5ms |
| Temps de réponse des E/S |
Minimum 500us |
| Évolutivité |
N'accepte pas l'extension |
| Longueur du câble (blindé) |
Maximum 500m |
| Longueur du câble (non blindé) |
La longueur maximale du point d'entrée est de 300m, et la longueur maximale du point de sortie est de 150m |
| Paramètres de la station esclave |
| Paramètres d'adresse |
Configuration par commutateur DIP ou station maître |
| Nombre maximum de stations par segment |
255 (Le nombre spécifique de stations prises en charge est déterminé par la station maître) |
| Environnement de travail |
| Température de fonctionnement |
-20~60°C |
| Humidité de fonctionnement |
5%~90% (sans condensation) |
| Indice de protection |
IP20 |
| Dimensions (L* l * H) |
27mm*94mm*114mm |
Détails de commande
| Spécifications |
N° de produit |
| Module autonome OM521S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 32DI (entrée anode commune/anode commune), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM521S-1BL22-ECT
|
| Module autonome OM522S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 32DO (sortie PNP), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM522S-1BL22-ECT
|
| Module autonome OM522S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 32DO (sortie NPN), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM522S-1NL22-ECT
|
| Module autonome OM523S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 16DI (entrée anode commune/anode commune) et 16DO (sortie PNP), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM523S-1BL22-ECT
|
| Module autonome OM523S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 16DI (entrée anode commune/anode commune), 16DO (sortie NPN), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM523S-1NL22-ECT
|
| Module autonome OM523S, module autonome SM523S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 16DI (entrée anode commune/anode commune) et 12DO (sortie relais), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM523S-1HJ22-ECT
|
| Module autonome OM524S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 16DI (entrée anode commune/anode commune) et 16DIO (entrée NPN/sortie NPN configurable, configuration de groupe à 2 voies), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM524S-2NL22-ECT
|
| Module autonome OM525S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station, le produit est livré avec 16DO (sortie NPN) et 16DIO (entrée NPN/sortie NPN configurable, configuration de groupe à 2 voies), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM525S-3NL22-ECT
|
| Module autonome OM526S, bus EtherCAT, 2 ports RJ45, alimentation 24VDC, avec codeur rotatif 8 bits pour définir l'ID de station. Le produit est équipé de 16DIO (type NPN, entrée ou sortie configurable par groupe de 2 canaux), ne prend pas en charge le module d'extension de bus interne, niveau de protection IP20, prend en charge l'installation sur rail DIN DN35 |
OM526S-1NH22-ECT
(produit en planification)
|
