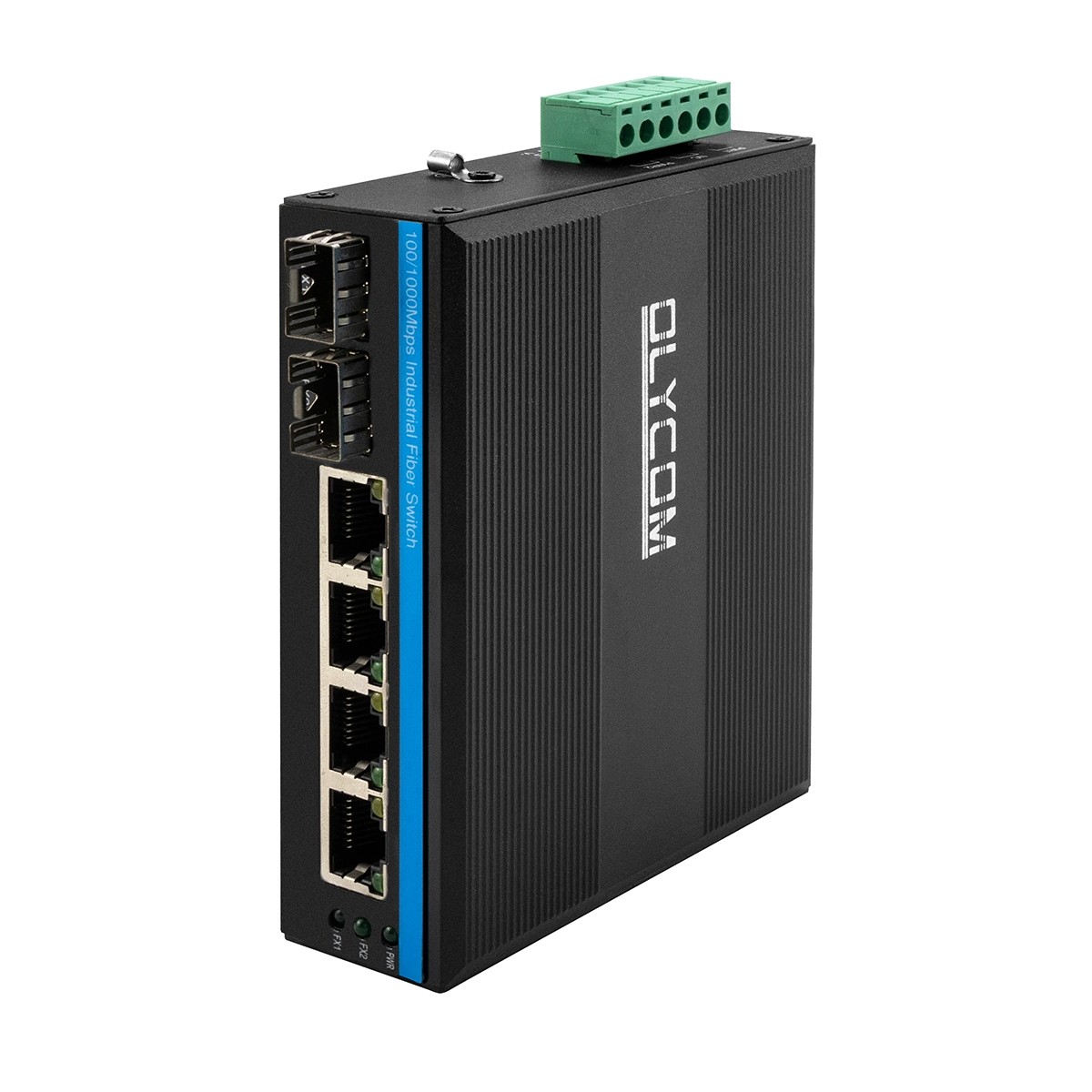

Commutateur PoE à 4 ports solaire ou à batterie
Les balles pointent
- Double entrée: DC24V et IEEE802.3af/at PoE sortie avec booster de tension intégré ((si vous n'avez pas besoin de ports Fibre, veuillez vérifier notre autre commutateur PoE IM-WP054BGE)

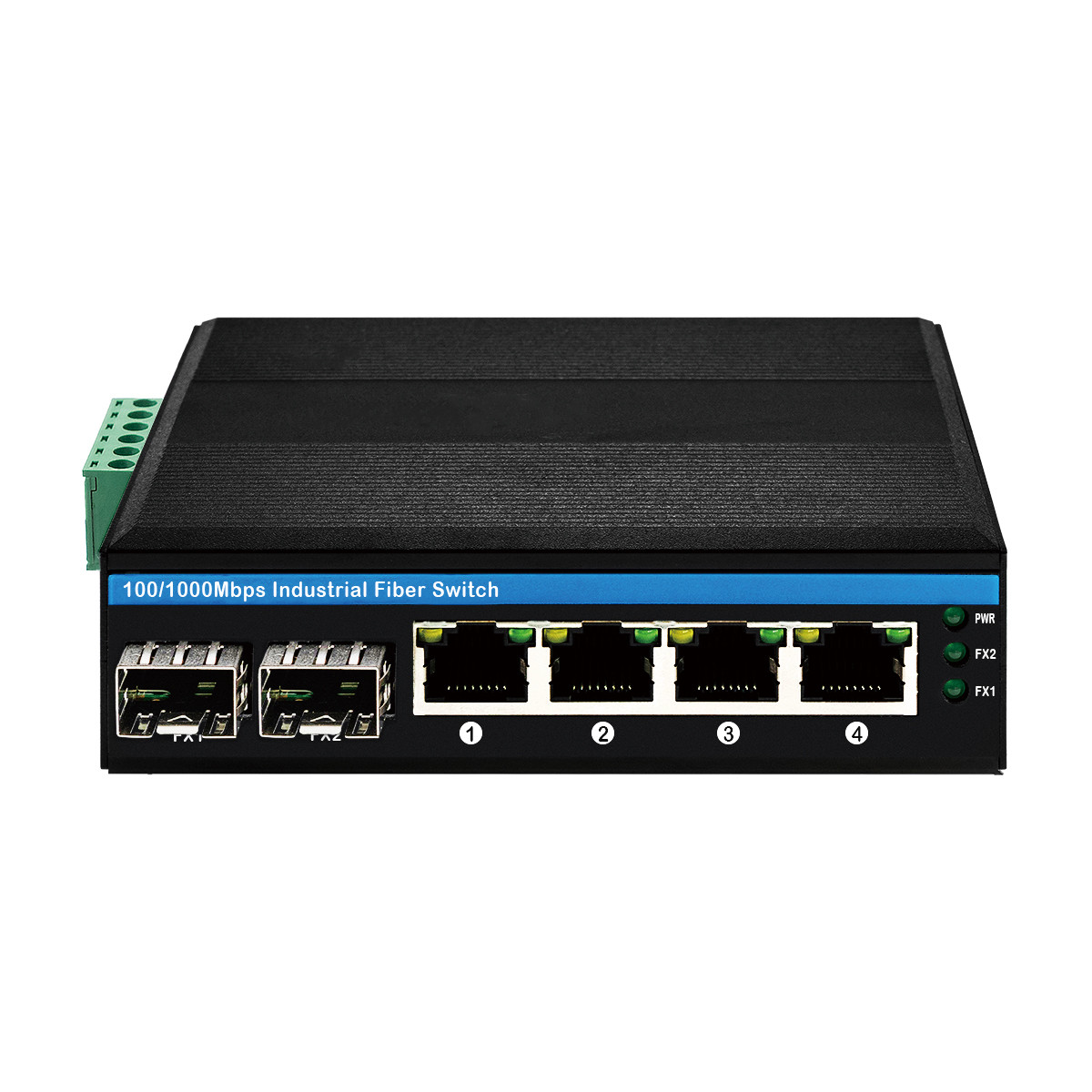

- Vitesse Gigabit complète: ports SFP à fibre SFP automatiquement adaptés 2*100/1000M et ports PoE 4*10/100/1000Base-T Ethernet
- Conception industrielle: boîtier métallique robuste IP40 compact, -40°C à 75°C, support DIN-Rail et monture murale
- Application: Système d'énergie solaire, véhicule récréatif/véhicule/camion/bus et système de contrôle d'accès VoIP
Principales caractéristiques
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Détecter les modèles PoE des équipements électriques
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Apportez une puissance de support sur les caméras IP POE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet
Données techniques
| Nom du produit |
100/1000 Mbps Commutateur solaire industriel PoE |
| Le numéro de modèle. |
Le numéro d'enregistrement est le suivant: |
| Port |
2 ports SFP de 100/1000Mpbs
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Largeur de bande du système: 12 Gbps (sans embouteillage)
Taux de transfert des paquets: 8,928 Mpps
4K
Buffer de file d'attente: 1,75M
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|

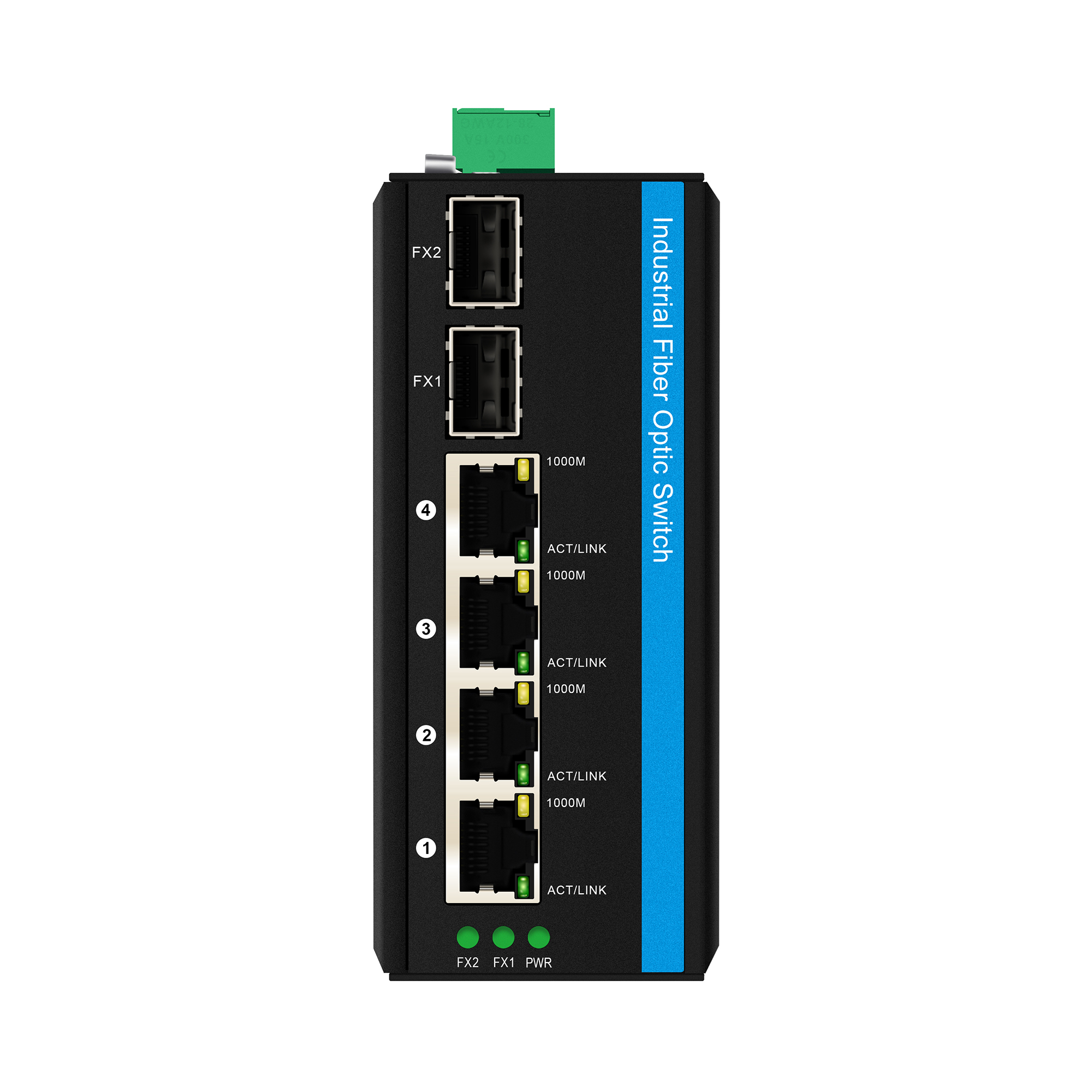

| Les LED |
Énergie, PoE, fibre
PWR: Puissance
Fibre: FX1/FX2
Orange: indicateur de PoE
Vert: ACT/RELACIONS
|

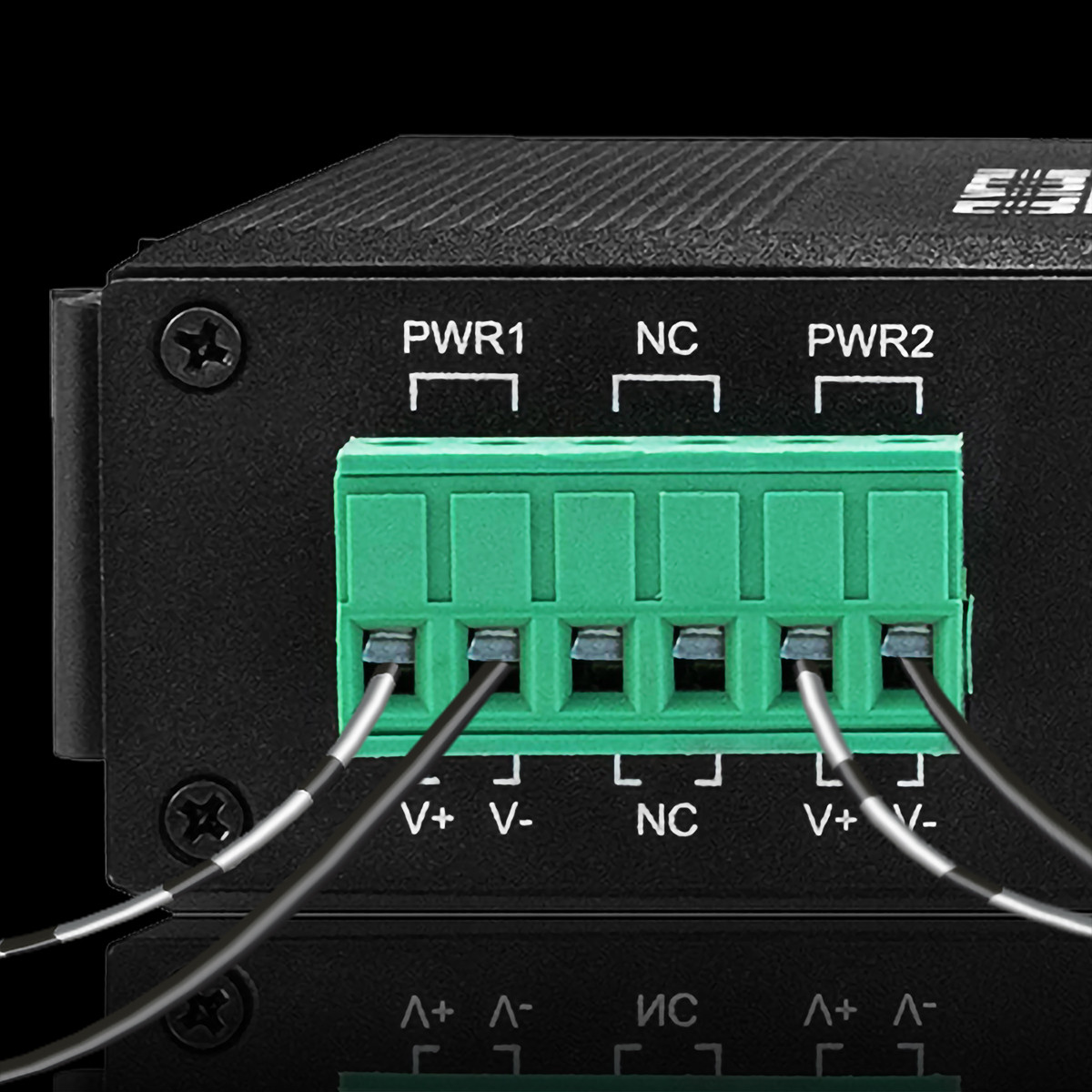

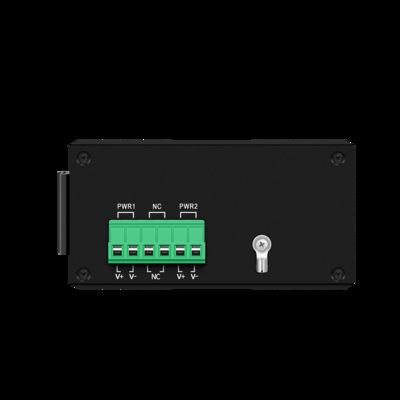

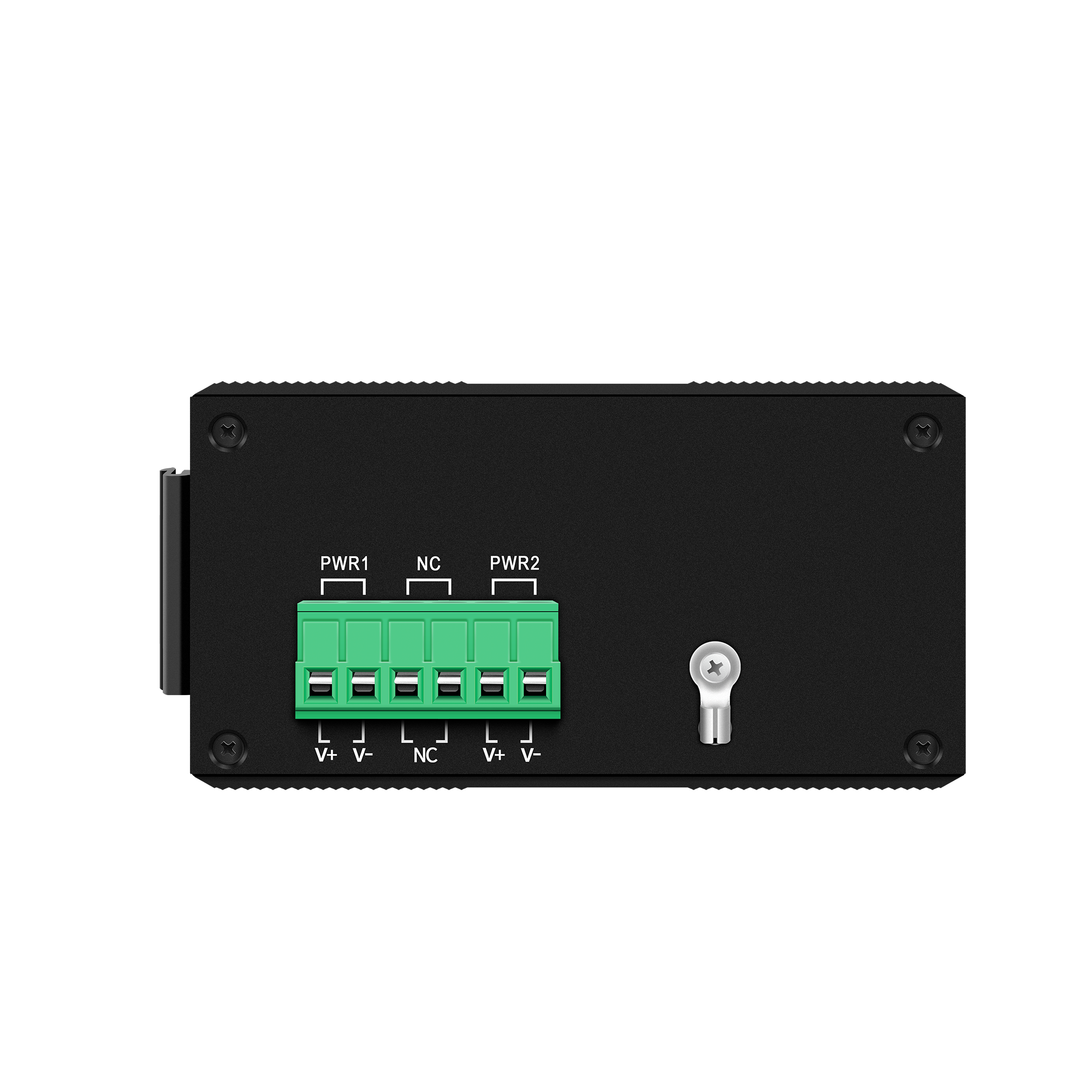

| Énergie électrique |
Voltage d'entrée de l'alimentation POE: DC24V
Puissance de sortie de l'alimentation PoE unique: 30 W (port 1 à 4)
Budget total: 120 W
Voltage de sortie PoE: 48V
|
| Environnement |
Température de fonctionnement: -40°75°C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD:IEC61000-4-2, ± 15KV de contact avec l'air, ± 6KV
EFT:IEC61000-4-4, Général ±6KV
Surtension: IEC61000-4-5, différentiel ±2KV, commun ±6KV
|
| Certification |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.2020
La norme EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 prévoit que:2021
Pour les véhicules à moteur électrique, la norme EN 61000-3-3:2013/A2:2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes à l'égard de l'aéronef ne soient pas confidentielles.4:2014
|
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 114*93*35 mm

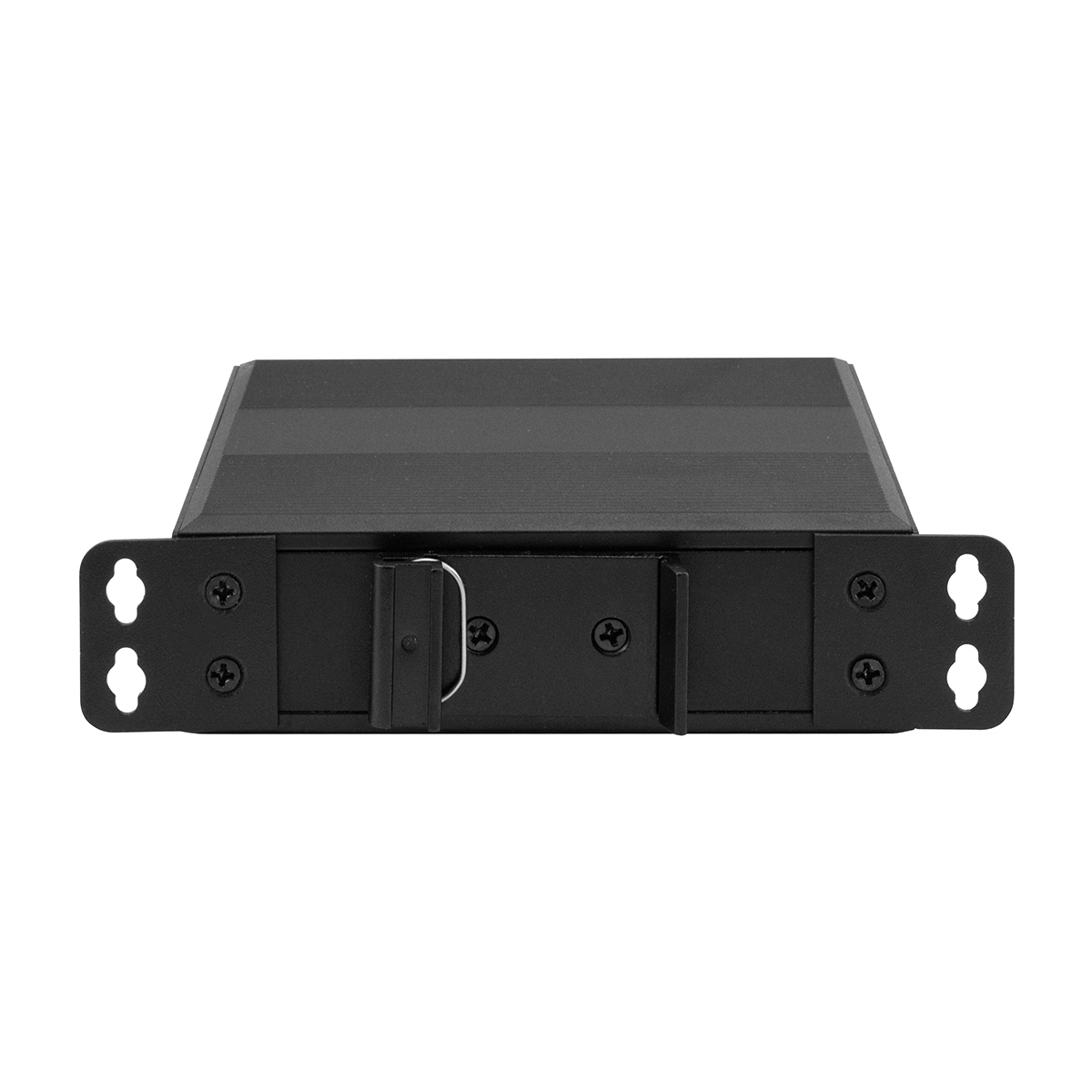

Méthode de montage: montage sur rail/mur
Poids net/gros: 0,35 kg/0,45 kg
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Dimension
Accès à l'appareil
| Transcepteur SFP industriel |
| Pour les appareils de transport de marchandises |
Le nombre de fois où les données sont utilisées est supérieur à 100 |
| Le numéro de série est le numéro de série. |
100BASE-FX |
| Le numéro de série de l'équipement |
100BASE-LX |
| Le numéro de série de l'appareil |
100BASE-EX |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Le numéro d'immatriculation du véhicule |
Les données de base sont fournies par les autorités compétentes |
| Pour les véhicules à moteur électrique |
Les données sont fournies par le système de navigation. |
| Le numéro de série de la licence |
Les données de base sont fournies par les autorités compétentes |
| Le code de conduite est le code de conduite suivant: |
Les données de base sont fournies par les autorités compétentes. |
| Les données sont fournies à l'adresse suivante: |
Les données sont fournies par le système d'exploitation de base. |
| Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
Les données sont fournies par le système d'exploitation de base. |
| Adaptateur d'alimentation industrielle |
| Le système de commande doit être équipé d'un système de commande de commande de commande. |
AC220V à DC48V2,5A, -40°C à 80°C |
| Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité. |
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à: |
| Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité. |
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à: |
Recherche de produit
1Je peux la connecter à un appareil non-PoE?
Oui, il s'agit d'un détecteur automatique de 4 ports PoE détectant si les périphériques connectés prennent en charge PoE ou non.
Il n'y aura de transmission réseau que si elle n'est pas conforme aux normes 802.3af ou 802.3at.
2Quelle est la vitesse de la liaison?
Vitesse de 100M/1000Mbps, pour la liaison montante SFP, elle prend également en charge la détection automatique.
C'est-à-dire qu'il fonctionne lorsque vous branchez un émetteur-récepteur à 155 Mb/s OU 1,25 Gb/s.
3Quelle broche porte le PoE?
Les broches 1/2, 3/6 sont pour les paires de données tandis que les broches 4/5, 7/8 transportent la sortie PoE.
4Puis-je utiliser une batterie pour démarrer votre appareil?
Oui, tant que la tension est de DC12V à DC48V et que les broches d'alimentation sont correctement connectées.
Application du projet
1, Système PoE basse tension
2, Réseau embarqué
3Surveillance par caméra de surveillance.
Question générale
C'est géré?
R: La version gérée par le Web est disponible, nom du modèle: IM-FP244BGM
Quelle méthode d'installation est prise en charge?
R: Il prend en charge le Din Rail et le montage murale.
Si un kit de montage spécial est nécessaire, c'est OK, nous avons déjà traité cela.
Le port de fibre prend en charge la vitesse de 100M?
R: Oui, pour les modèles 100M, il ne prend en charge que les modules 100M.
Pour les modèles Gigabit, le port de fibre est 100M/1000M auto-adaptatif, vous pouvez insérer 155Mb/s ou 1,25Gb/s modules, les deux fonctionneront.
Je peux avoir mon logo sur l'appareil?
R: Oui, nous sommes un fabricant OEM.
S'il vous plaît envoyez votre logo au format PS/AI, nous nous occuperons du reste.
