Convertisseur optique industriel RS485
Convertisseur sériel en fibre multimédia Modem à fibre optique
Introduction des données sérielles au convertisseur de fibre

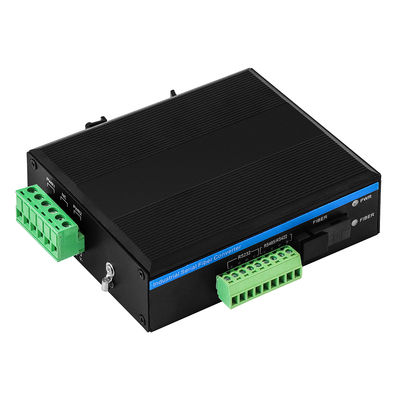

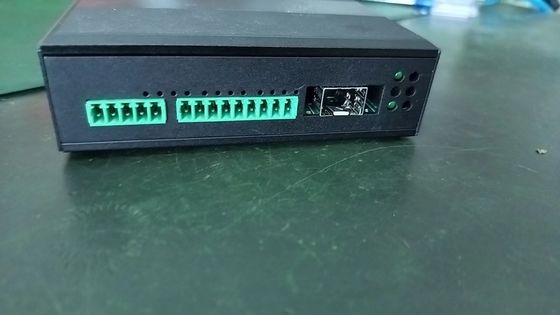

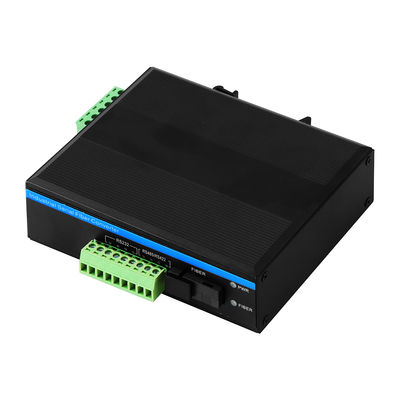

Le convertisseur de fibres multimédias IM2101-RS232/RS422/RS485 est un dispositif de communication série-à-fibre de qualité industrielle conçu pour une transmission fiable de données sur de longues distances dans des environnements difficiles.Il convertit RS232, les signaux série RS422 ou RS485 en signaux optiques, permettant des distances de communication allant jusqu'à 80 km sur la fibre mono-mode tout en assurant un isolement électrique complet entre les appareils connectés.
Doté d'un montage industriel DIN-rail, d'une alimentation en courant continu à large portée, d'une protection contre les surtensions et d'une protection ESD, l'IM2101 élimine efficacement les interférences électromagnétiques, les problèmes de boucle de terre,et les dommages causés par la foudre couramment trouvés dans les réseaux de communication industriels.
Le convertisseur est largement utilisé dans les systèmes SCADA, l'automatisation industrielle, les réseaux de distribution d'énergie, les systèmes de transport intelligents, les installations de traitement de l'eau, la surveillance du pétrole et du gaz,et les applications de télémétrie à distance où la communication en série stable et sécurisée est essentielle.
Spécificationde modem à fibre optique
| La norme |
L'EIA/TIA RS232, RS-422, RS-485 est fournie par le fournisseur. |
| Connecteur à fibres |
Norme SC, ST/FC facultatif |
| Distance entre les fibres |
La fréquence d'écoulement est de 50/125 mm: 2 km, 62,5/125 mm: 5 km, 9/125 mm: 20/40/60/80 km. |
| Connecteur en série |
RS-232, RS-422, RS-485: le terminal de la fénix |
| Distance en série |
Port RS-232 à 15m, RS-422, RS-485: 1500 mètres |
| Taux |
0 à 120 Kbps |
| Taux de baud |
300 Baud à 115 200 Baud |
| Résistance à la combustion |
D+, D-, GND |
| Résistance à la compression |
R+, R-, T+, T-, GND |
| Résistance à la compression |
Dans, hors, GND |
| Taux de puissance |
2 W, 12 à 52 V |
| Protection statique |
Protection contre les décharges électriques statiques (ESD) de 15 KV |
| Protection contre les surtensions |
Protection contre les surtensions de 1500 W/sec |
| Température de fonctionnement |
-40°C à +70°C |
| Température de stockage |
-40°C à +85°C |
| Humidité de stockage |
5% à 90% non condescendants |
| Les dimensions |
114*93*35 mm |
| Le poids |
0.35 kg/pc en poids net |
Application du projet
Questions fréquentes
Q1. Comment puis-je étendre la communication RS485 au-delà de 1200 mètres?
L'IM2101 convertit les signaux RS485 en transmission par fibre optique, allongeant la distance de communication jusqu'à 80 km tout en éliminant la dégradation du signal et les interférences électromagnétiques.
Q2. Ce convertisseur peut-il être utilisé pour les systèmes SCADA?
Il est conçu pour les applications SCADA, RTU, PLC, DCS, télémétrie et automatisation industrielle nécessitant une communication série fiable sur de longues distances.
Q3. La transmission par fibre améliore-t-elle la fiabilité de la communication?
Oui, la communication par fibre optique est à l'abri des interférences électromagnétiques, des ondes de foudre et des problèmes de boucle de mise à la terre qui affectent couramment les câbles en cuivre.
Q4. Une configuration est-elle requise avant l'installation?
Le convertisseur prend en charge le plug-and-play avec adaptation automatique du débit baud.
Q5. Quels appareils peuvent être connectés?
Le convertisseur prend en charge les PLC, les RTU, les compteurs de puissance, les compteurs d'eau, les capteurs, les contrôleurs industriels, les systèmes de circulation et d'autres appareils RS232/RS422/RS485.
