Exigence du client
Un client travaillant sur un projet de communication professionnel avec un drone avait besoin d'une solution de transmission longue distance par fibre optique avec les spécifications suivantes :
- Distance de transmission : 60 KM
- Connecteur optique : interface ST
- Liaisons séparées pour le contrôle de vol et la transmission vidéo
- Équipement embarqué léger
- Communication stable à faible latence
- Capacité anti-interférence électromagnétique
Le client avait déjà finalisé le concept de déploiement et avait besoin d'une architecture de communication double fibre fiable, adaptée aux systèmes de drones industriels ou à longue portée.
Pourquoi utiliser deux liaisons fibre indépendantes dans un drone ?
L’une des questions les plus courantes des intégrateurs de drones est :
Q : Pourquoi ne pas tout transmettre via une seule liaison Ethernet ?
Dans les déploiements réels de drones, les signaux de contrôle et le trafic vidéo/données ont des priorités complètement différentes.
1. Signaux de contrôle de vol
Protocoles de contrôle tels que :
- CRSF (Feux croisés)
- MAVLink UART
- Télémétrie TTL
exiger:
- latence ultra faible
- communication bidirectionnelle stable
- gigue minimale
- haute fiabilité
Même de petites interruptions de transmission peuvent affecter la stabilité du vol.
2. Données vidéo et données utiles
Les flux vidéo 4K, les charges utiles IA, les capteurs cartographiques et les ordinateurs embarqués génèrent des charges de trafic beaucoup plus importantes.
Si le contrôle et la vidéo partagent le même canal de communication, une congestion de la bande passante ou une mise en mémoire tampon des paquets peuvent introduire des pics de latence.
Pour cette raison, de nombreux systèmes de drones professionnels se séparent physiquement :
- Lien de contrôle
- Liaison vidéo/données
utilisant deux fibres optiques indépendantes.

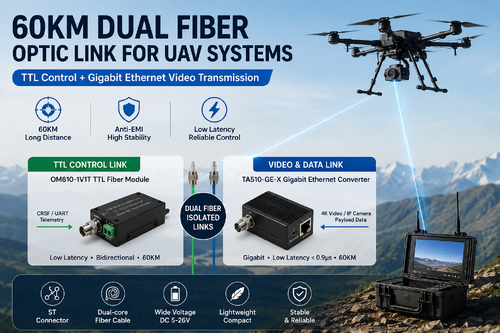

Solution réelle utilisée dans ce projet
L'architecture déployée utilise :
1. Module à fibre optique TTL pour CRSF/contrôle de vol
Modèle: Module fibre TTL OM610-1V1T
Tâche principale :
- Transmission CRSF
- Télémétrie UART TTL
- Communication du contrôleur de vol
- Transport du signal de télécommande
Principales caractéristiques :
- Prend en charge la communication optique longue distance jusqu'à 60 km
- Interface optique ST
- Large tension DC5.5-26V
- Conception légère pour l'installation d'UAV
- Transmission optique bidirectionnelle à faible latence
Le module convertit les signaux série TTL en signaux optiques et les transmet via une fibre monomode.
Ce lien est dédié à :
- télécommande
- télémétrie
- Données GPS
- état de la batterie
- retour d'information sur le vol
sans interférence du trafic vidéo.
2. Convertisseur fibre Gigabit Ethernet pour la transmission vidéo
Modèle: TA510-GE-X
Tâche principale :
- Transmission par caméra 4K
- Mise en réseau de charge utile Ethernet
- Communication caméra IP
- Flux vidéo de la station au sol
Principales caractéristiques :
- Ethernet adaptatif 10/100/1 000 Mbps
- Interface fibre ST
- Latence de transfert directe inférieure à 0,9 μs
- Taille compacte 70×25×15mm
- Consommation d'énergie inférieure à 1 W
- Entrée batterie directe DC5-24V
Le convertisseur fibre Ethernet gère les applications à large bande passante telles que :
- Vidéo 4K H.264/H.265
- Informatique de pointe IA
- Cartographie des charges utiles
- Mise en réseau de capteurs
Q : Le Gigabit Ethernet est-il suffisant pour la vidéo de drone 4K ?
Oui, moila plupart des systèmes vidéo UAV 4K utilisentH.264/H.265 encodage par compression.
Les débits binaires typiques sont :
même pour les flux de haute qualité.
Une liaison Ethernet optique Gigabit fournit un débit utilisable de près de 900 Mbps, laissant une marge de bande passante importante pour :
- plusieurs canaux vidéo
- télémétrie
- Données d'IA
- charges utiles des capteurs
Pourquoi le client a choisi les connecteurs fibre ST ?
Q : Pourquoi utiliser ST au lieu de SC ou LC ?
Pour de nombreux projets industriels et de déploiement sur le terrain, les connecteurs ST sont préférés car :
- structure sécurisée à verrouillage par rotation
- résistant aux vibrations
- fiable dans les environnements extérieurs
- manipulation facile sur le terrain
- couramment utilisé dans les systèmes de fibres industriels
Cela rend les connecteurs ST pratiques pour :
- systèmes de drones captifs
- stations terrestres mobiles
- déploiement extérieur
- plateformes d'inspection industrielle
Applications typiques d'UAV pour les liaisons à double fibre
Ce type d'architecture est couramment utilisé dans :
- Drones captifs
- Drones FPV longue portée
- Drones d'inspection industrielle
- Inspection des lignes électriques
- Surveillance des frontières
- Drones pour mines et champs pétrolifères
- Systèmes de communication anti-interférences de type militaire
La communication par fibre optique offre des avantages majeurs par rapport aux liaisons RF traditionnelles :
- aucune interférence électromagnétique
- transmission longue distance stable
- faible latence
- sécurité accrue
- pas de congestion du spectre RF
Structure de déploiement finale
La solution client finale utilise :
- Câble à fibre renforcée Kevlar double cœur
- Un noyau optique pour le contrôle TTL/CRSF
- Un cœur optique pour la vidéo Gigabit Ethernet
- Transmission optique monomode 60KM
- Connecteurs optiques ST
- Voies de communication indépendantes et isolées
Cette architecture améliore considérablement la fiabilité des communications et est particulièrement adaptée aux plateformes de drones professionnels opérant dans des environnements électromagnétiques complexes.
Foire aux questions (FAQ)
Q : Le module optique TTL peut-il prendre en charge CRSF ?
Oui. Le module prend en charge la communication TTL UART et convient à la transmission CRSF utilisée dans les systèmes FPV et UAV professionnels.
Q : Le convertisseur Ethernet peut-il transmettre des vidéos 4K ?
Oui. La bande passante Gigabit Ethernet est entièrement suffisante pour les flux vidéo compressés 4K H.264/H.265.
Q : Quelle distance de transmission est prise en charge ?
Les distances facultatives incluent :
en fonction de la configuration optique.
Q : Le système peut-il fonctionner directement à partir des batteries du drone ?
Oui. Les deux modules prennent en charge une large entrée de tension CC et peuvent être alimentés directement à partir des systèmes de batterie du drone.
Q : Pourquoi séparer les liens de contrôle et vidéo ?
Parce que le contrôle de vol nécessite une latence ultra-faible et une stabilité élevée, tandis que le trafic vidéo consomme une bande passante beaucoup plus importante. L'isolation physique améliore la fiabilité et évite les interférences entre les types de signaux.
