Contexte du projet
Dans le cadre d'un programme national de modernisation des infrastructures de sécurité, une agence gouvernementale de Singapour a mis à niveau son ancien réseau de vidéosurveillance analogique pour améliorer la fiabilité de la transmission, simplifier la surveillance centralisée et améliorer la maintenabilité du système à long terme.
Même si les caméras de surveillance restaient analogiques, la structure de transmission nécessitait un support de communication plus robuste, capable d'éliminer les interférences électromagnétiques, de prendre en charge la gestion centralisée des équipements et d'assurer un fonctionnement stable dans les environnements critiques.
Pour répondre à ces exigences, le projet a adopté leConvertisseur vidéo à fibre optiquesolution comprenant des émetteurs autonomes, des récepteurs montés en rack et un châssis centralisé à 18 emplacements pour l'agrégation d'équipements.
Défis du projet
Les systèmes de surveillance gouvernementaux exigent une fiabilité nettement supérieure à celle des déploiements de vidéosurveillance commerciaux conventionnels. Lors de la conception du système, plusieurs défis techniques ont dû être relevés :
- Les caméras analogiques existantes devaient être conservées pour minimiser les coûts de remplacement.
- Les signaux vidéo devaient être transmis sur fibre optique sans dégradation.
- Le centre de surveillance nécessitait une installation centralisée des équipements pour une maintenance simplifiée.
- Plusieurs canaux de surveillance devaient être gérés efficacement dans une salle de contrôle compacte.
- Le système de transmission devait fonctionner en continu avec un minimum de maintenance.
- Une qualité vidéo stable était essentielle pour les opérations de sécurité gouvernementales à long terme.
L'équipe d'ingénierie a donc choisi une architecture de transmission vidéo par fibre optique plutôt qu'un câblage coaxial traditionnel.
Solution OLYCOM

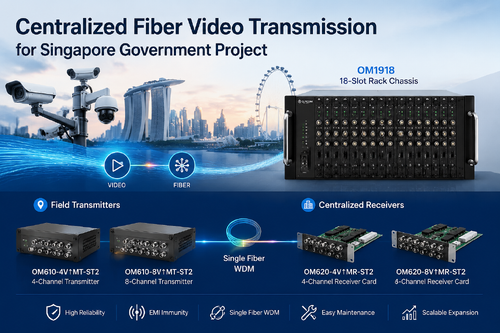

Le projet a utilisé une combinaison d'émetteurs autonomes, de récepteurs montés en rack et d'un châssis rack à 18 emplacements pour construire un système de transmission vidéo analogique centralisé.
Produits déployés
Émetteurs vidéo
OM610-4V↑MT-ST2
- Émetteur vidéo analogique à fibre optique à 4 canaux
- Type autonome
- Multimode à fibre unique
- Connecteur optique ST
- Distance de transmission de 2 km
OM610-8V↑MT-ST2
- Émetteur vidéo analogique à fibre optique à 8 canaux
- Type autonome
- Multimode à fibre unique
- Connecteur optique ST
- Distance de transmission de 2 km
Récepteurs vidéo
OM620-4V↑MR-ST2
- Récepteur vidéo analogique à fibre optique à 4 canaux
- Type de carte rackable
OM620-8V↑MR-ST2
- Récepteur vidéo analogique à fibre optique à 8 canaux
- Type de carte rackable
Équipement central
OM1918
- Rack de convertisseur optique vidéo à 18 emplacements
- Deux entrées d'alimentation 100-240 V CA
- Installation de cartes remplaçables à chaud
- Gestion centralisée des racks
Architecture du système
Chaque site de surveillance a installé des émetteurs vidéo à fibre optique autonomes à proximité des caméras analogiques.
Les émetteurs convertissaient plusieurs canaux vidéo analogiques en signaux optiques et les transmettaient via une seule fibre multimode à l'aide de la technologie WDM.
Dans la salle de surveillance centrale, des cartes réceptrices de type rack ont été installées à l'intérieur du châssis OM1918 à 18 emplacements.
Cette architecture a permis à tous les canaux vidéo entrants provenant de différents emplacements sur le terrain d'être terminés, organisés et gérés dans un seul rack d'équipement.
Par rapport au déploiement de dizaines de récepteurs de bureau indépendants, la solution montée en rack a considérablement réduit l'espace dans l'armoire tout en simplifiant l'expansion et la maintenance futures.
La conception à double alimentation du rack OM1918 améliore également la disponibilité du système, un facteur important pour les infrastructures de surveillance gouvernementales fonctionnant 24 heures sur 24.
Pourquoi une architecture rack à 18 emplacements ?
L’un des points forts de ce projet en matière de conception a été l’adoption d’un châssis de récepteur centralisé au lieu de plusieurs récepteurs autonomes.
L'architecture rack à 18 emplacements offre plusieurs avantages opérationnels :
Gestion centralisée des équipements
Toutes les cartes réceptrices ont été installées dans un seul boîtier rack, permettant aux ingénieurs de surveiller, remplacer ou étendre les modules sans perturber les équipements adjacents.
Fiabilité accrue du système
La double alimentation CA réduit le risque d'interruption de service tout en prenant en charge les opérations de surveillance continues 24h/24 et 7j/7.
Optimisation de l'espace
Un seul châssis OM1918 pouvait accueillir plusieurs cartes réceptrices, réduisant considérablement l'occupation du rack par rapport aux appareils autonomes.
Entretien simplifié
Les modules récepteurs enfichables à chaud ont permis au personnel de maintenance de remplacer les cartes individuelles sans arrêter l'ensemble du système de surveillance.
Évolutivité future
Des cartes de réception supplémentaires pourraient être installées au fur et à mesure de l'ajout de caméras de surveillance, protégeant ainsi l'investissement à long terme du client.
Avantages techniques
La solution de convertisseur vidéo fibre optique déployée offre plusieurs avantages techniques particulièrement précieux dans les projets de sécurité gouvernementaux.
Transmission vidéo non compressée
Le système fournit une vidéo analogique codée numériquement 8 bits sans compression, préservant ainsi la qualité de l'image pour la surveillance et l'enregistrement des preuves.
Immunité aux interférences électromagnétiques
Contrairement au câble coaxial, la transmission par fibre optique est insensible aux EMI et aux RFI, ce qui la rend idéale pour les installations à proximité d'infrastructures électriques et d'environnements urbains.
Transmission WDM à fibre unique
En utilisant la technologie WDM, la communication bidirectionnelle est réalisée sur une seule fibre optique, réduisant ainsi la consommation de ressources de fibre tout en simplifiant l'installation.
Déploiement Plug-and-Play
Aucun réglage optique ou configuration compliquée n'est requis, permettant une installation rapide et minimisant le temps de mise en service.
Vidéo de qualité diffusion
La solution prend en charge les formats vidéo NTSC, PAL et SECAM tout en conservant une qualité d'image stable sur toute la distance de transmission.
Fonctionnement continu du gouvernement
Avec une conception de qualité industrielle, des indicateurs d'état LED, une gestion centralisée des racks et une fiabilité élevée du système, la solution est bien adaptée aux réseaux de surveillance critiques.
Résultats du projet
Après son déploiement, le réseau de surveillance gouvernemental a réalisé plusieurs améliorations opérationnelles.
Le centre de surveillance centralisé est devenu beaucoup plus facile à gérer grâce à l'adoption de cartes réceptrices montées en rack.
La transmission par fibre optique a éliminé les interférences et la dégradation du signal généralement associées aux installations coaxiales analogiques longue distance.
L'efficacité de la maintenance s'est améliorée car les techniciens ont pu identifier rapidement l'état du module grâce aux indicateurs LED et remplacer les cartes réceptrices individuelles sans affecter les canaux restants.
L'architecture modulaire a également préparé le réseau de surveillance à l'expansion future des caméras sans nécessiter de modifications majeures de l'infrastructure.
Plus important encore, l'agence gouvernementale a obtenu une plate-forme de transmission vidéo analogique très fiable, capable de prendre en charge une surveillance de sécurité continue avec une qualité d'image stable et une maintenance simplifiée.
Conclusion
Pour les organisations qui continuent d'exploiter une infrastructure de vidéosurveillance analogique tout en exigeant une plus grande fiabilité de transmission, une gestion centralisée et une évolutivité à long terme, la solution OLYCOMConvertisseur optique vidéoLa solution fournit un chemin de migration efficace.
En combinant des émetteurs de terrain autonomes, des cartes réceptrices montées en rack et le châssis OM1918 à 18 emplacements, ce projet du gouvernement de Singapour démontre comment la vidéo analogique peut être transportée de manière fiable sur la fibre tout en permettant une gestion centralisée des équipements de manière professionnelle.
Qu'elles soient déployées dans des installations gouvernementales, des centres de transport, des services publics, des installations industrielles ou des infrastructures critiques, les solutions de vidéo analogique sur fibre d'OLYCOM offrent des performances fiables, une maintenance simplifiée et une expansion flexible pour les réseaux de surveillance modernes.
