Introduction au projet
Alors que les réseaux d'entreprise, les centres de données et les infrastructures des campus continuent de s'étendre,Les organisations sont de plus en plus confrontées au défi de connecter des emplacements géographiquement séparés sans compromettre la bande passante, fiabilité ou évolutivité.
La normeModules optiques Ethernet 10Gsont généralement limitées à des distances de transmission allant jusqu'à 10 km ou 40 km, ce qui les rend impropres à l'interconnexion longue distance entre sites.
La technologie de multiplexage par division en longueur d'onde dense (DWDM) fournit une solution efficace en permettant la transmission simultanée de plusieurs signaux optiques sur une seule paire de fibres optiques.
Combiné avec les technologies d'amplification optique et de compensation de dispersion, le DWDM étend considérablement la distance de transmission tout en maximisant les ressources en fibres existantes.
Cette étude de cas présente une solution DWDM 10G point-à-point de 100 km basée sur lePlateforme DWDM OM3800, démontrant comment deuxCommutateurs Ethernet 10Gpeuvent être interconnectées sans heurts par une transmission optique transparente.
La solution prend en charge quatre services Ethernet 10G indépendants, offrant une capacité globale de 40 Gbps tout en réduisant la consommation de fibre et en offrant une marge de manœuvre pour une expansion future.
Exigences du client
Un client avait besoin d'établir une connexion à grande vitesse entre deux sites situés à environ 100 km de distance.
Les deux sites avaient déjà déployé des commutateurs Ethernet 10G et souhaitaient étendre leur réseau existant sans remplacer l'infrastructure de commutation.
Les principales exigences du client comprenaient:
- Connectez deux commutateurs Ethernet 10G sur 100 km de fibre optique
- Prise en charge de quatre services Ethernet 10G indépendants
- Maximiser l'utilisation des ressources en fibres existantes
- Assurer une transmission fiable et stable sur de longues distances
- Permettre une expansion future du service sans redessiner le réseau
- Maintenir une transmission Ethernet transparente sans modifier les équipements réseau existants
Pour répondre à ces exigences, Olycom a proposé une solution de transmission point à point DWDM 40G utilisant la plateforme de transport optique OM3800.
Architecture du réseau

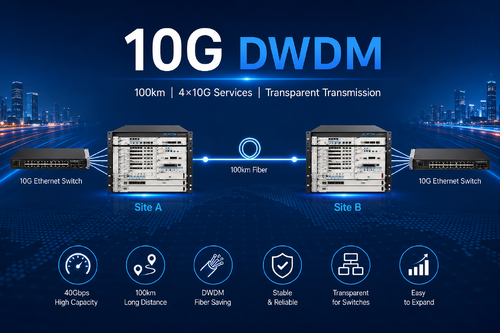

La solution adopte une architecture DWDM point à point classique entre le site A et le site B.
À chaque emplacement, le commutateur Ethernet 10G existant se connecte directement à la carte OM3800 10G OTU à l'aide de modules optiques gris 10G standard.
La carte OTU convertit les longueurs d'onde grises côté client en longueurs d'onde DWDM avant de les transmettre au module DWDM MUX/DEMUX à 8 canaux.
Le signal optique multiplexé est ensuite amplifié par un amplificateur EDFA Booster, transmis sur environ 100 km de fibre mono-mode, compensé par un module de compensation de dispersion (DCM),et amplifié à nouveau par un EDFA pré-amplificateur avant d'atteindre le site distant.
Enfin, l'OTU à distance convertit les longueurs d'onde DWDM en signaux optiques Ethernet 10G standard et les envoie directement au commutateur Ethernet 10G à distance.
Tout au long du processus de transmission, les commutateurs Ethernet fonctionnent normalement sans nécessiter de changements de configuration ou de conversion de protocole.
Le système DWDM fonctionne comme une couche de transport optique transparente entre les deux réseaux.
Configuration de la solution
Le système déployé est constitué des équipements suivants dans les deux sites:
|
Catégorie
|
Modèle
|
Définition
|
|
Chassis
|
Pour les appareils à combustion
|
châssis 2U avec 8 emplacements de service
|
|
Carte NMS
|
Le nombre d'heures de travail
|
Carte de gestion du réseau
|
|
Carte OTU
|
Les données sont fournies par la Commission.
|
4 × 10G gris SFP+ à 4 × DWDM SFP+
|
|
Les produits de la catégorie 1
|
Le numéro de série est le numéro de série.
|
Multiplexeur/démultiplexeur DWDM à 8 canaux
|
|
Le booster de l'EDFA
|
L'équipement doit être équipé d'un dispositif d'aération.
|
Amplificateur optique
|
|
DCM
|
Le système d'avertissement est utilisé.
|
Module de compensation de la dispersion
|
|
Le client SFP+
|
Module gris 10G
|
10 km LC Duplex
|
|
Ligne SFP+
|
Module DWDM 10G
|
100 km LC Duplex
|
Cette configuration prend en charge quatre services 10G actifs tout en laissant quatre longueurs d'onde DWDM supplémentaires disponibles pour une future expansion du réseau.
Comment le commutateur Ethernet 10G s'intègre-t-il au système DWDM?
L'un des plus grands avantages de cette solution est son intégration transparente avec l'infrastructure Ethernet existante.
Au lieu de remplacer les commutateurs ou de mettre à niveau les protocoles réseau, le client connecte simplement chaque commutateur Ethernet 10G à la plateforme OM3800 à l'aide de modules optiques standard 10G SFP+.
La plateforme DWDM remplit ensuite plusieurs fonctions de transport optique:
- Conversion optique des longueurs d'onde
- Multiplexage DWDM
- Amplification du signal optique
- Transmission par fibre à longue distance
- Compensation de la dispersion
- Démultiplexage DWDM
- Restauration optique de la longueur d'onde
Comme le système DWDM fonctionne entièrement à la couche optique, il reste complètement transparent pour les services Ethernet de la couche supérieure.
Du point de vue des commutateurs Ethernet, le commutateur distant semble être connecté par une liaison optique standard, même si la distance de transmission réelle atteint environ 100 km.
Cette architecture transparente permet aux organisations d'étendre les réseaux existants sans modifier les configurations des commutateurs, les politiques de routage, les paramètres du VLAN ou les systèmes de gestion du réseau.
Processus de transmission optique
L'ensemble du flux de travail de transmission est simple et très efficace.
- Le commutateur Ethernet 10G génère quatre services Ethernet 10G indépendants.
- Les modules optiques gris standard transmettent les services à la carte OM3800 OTU.
- L'OTU convertit chaque longueur d'onde grise en une longueur d'onde DWDM dédiée.
- Le MUX à 8 canaux combine plusieurs longueurs d'onde en une seule fibre optique.
- Le booster EDFA augmente la puissance optique avant la transmission longue distance.
- Les signaux optiques parcourent environ 100 km à travers la fibre mono-mode.
- Le DCM compense la dispersion chromatique accumulée pendant la transmission.
- Le pré-amplificateur EDFA rétablit la puissance du signal avant la réception.
- Le DEMUX sépare les longueurs d'onde DWDM individuelles.
- L'OTU convertit les longueurs d'onde DWDM en signaux optiques gris standard.
- Le commutateur Ethernet 10G distant reçoit tous les services Ethernet de manière transparente.
Ce processus assure d'excellentes performances optiques tout en minimisant la latence et en maintenant l'intégrité du service Ethernet.
Les avantages techniques
1Transmission de grande capacité
La solution prend en charge quatre services Ethernet 10G indépendants avec une capacité de transmission totale de 40 Gbps.
Des canaux DWDM supplémentaires demeurent disponibles pour les futures mises à niveau sans remplacer la plateforme existante.
2Connectivité longue distance
En combinant des amplificateurs optiques EDFA et des modules de compensation de dispersion, le système prend en charge de manière fiable des distances de transmission d'environ 100 km,en la rendant adaptée aux réseaux métropolitains et régionaux.
3Utilisation efficace des fibres
Au lieu de déployer des paires de fibres séparées pour chaque service, plusieurs signaux 10G partagent une seule paire de fibres grâce à la technologie DWDM, ce qui réduit considérablement les coûts d'infrastructure de fibre.
4Opération du réseau transparent
La plateforme DWDM effectue uniquement un transport optique et ne modifie pas les trames Ethernet ou les protocoles de couche supérieure.
Les interrupteurs existants continuent à fonctionner exactement comme avant, simplifiant le déploiement et la maintenance.
5Expansion souple
Le MUX DWDM à 8 canaux installé n'utilise actuellement que quatre longueurs d'onde, laissant des canaux de rechange disponibles pour une croissance future du service.Les clients peuvent augmenter la bande passante sans modifier l'infrastructure de transport optique.
Applications typiques
Cette solution 10G DWDM est largement applicable dans divers secteurs où une connectivité longue distance et à large bande passante est requise.
Les scénarios de déploiement typiques comprennent:
- Interconnexion du campus de l'entreprise.
- Interconnexion des centres de données (DCI)
- Réseaux publics privés
- Réseaux d'établissement financier
- Réseaux de santé
- Systèmes d'automatisation industrielle
- Infrastructure des villes intelligentes
- Réseaux d'accès métropolitains des FAI
- Réseaux de campus universitaires
- Systèmes de communication pour l'énergie et les services publics
Dans chacun de ces environnements, la transmission DWDM transparente permet aux organisations d'étendre les réseaux Ethernet existants tout en préservant l'investissement dans l'équipement de commutation.
Conclusion
Ce projet démontre comment le système DWDM OM3800 10G fournit une solution fiable, évolutive et rentable pour connecter deux commutateurs 10G Ethernet sur 100 km de fibre optique.
En combinant des cartes OTU 10G, des multiplexeurs DWDM à 8 canaux, des amplificateurs optiques EDFA et des modules de compensation de dispersion,la solution offre un transport optique transparent avec une capacité globale de 40 Gbps tout en réduisant considérablement la consommation de fibres.
Comme les commutateurs Ethernet existants restent inchangés, le déploiement est rapide et simple, ce qui minimise les perturbations opérationnelles et réduit les coûts de mise en œuvre.les longueurs d'onde DWDM réservées offrent un chemin de migration clair pour une future expansion de la bande passante, ce qui rend la solution adaptée aux réseaux d'entreprise en pleine croissance, aux centres de données, aux environnements des campus et aux infrastructures de communication métropolitaines.
Pour les organisations à la recherche d'une solution fiable 10G DWDM, d'un système de transmission de fibre à 100 km évolutif ou d'une méthode pratique de connexion de deux commutateurs 10G Ethernet sur de longues distances,la plateforme OM3800 offre une combinaison idéale de performancesCette architecture répond non seulement aux exigences actuelles en matière de connectivité, mais établit également une base solide pour l'expansion future des réseaux optiques.
