Réseau DWDM OTN protégé à double voie de 40 Gbps

Aperçu du projet

Un opérateur régional de radiodiffusion et de télécommunications avait besoin d'un système de transmission optique fiable pour interconnecter deux grands centres de services situés à environ 200 km l'un de l'autre.

L'objectif était de construire un réseau de transport optique de qualité opérateur capable de prendre en charge plusieurs services essentiels à la mission, notamment la diffusion de télévision numérique, l'accès Internet haut débit, les services interactifs IPTV et la transmission de données.

Pour garantir une haute disponibilité et une évolutivité future, l'opérateur a déployé une architecture de transmission fibre optique à double route basée sur des technologies avancées.OTN (réseau de transport optique),DWDM (multiplexage par répartition en longueur d'onde dense)et les technologies de transmission optique CWDM.

La solution offre un transport optique haute capacité, une extension flexible de la longueur d'onde et une protection multicouche pour garantir une fourniture de services ininterrompue sur l'ensemble du réseau.

Défis du réseau

Transmission par fibre optique longue distance avec des exigences de fiabilité élevées

La distance de transmission entre les deux sites de service dépassait 200 km, nécessitant une solution de transport optique robuste capable de maintenir une qualité de signal stable sur plusieurs étendues de fibres.

L'infrastructure fibre existante était composée de :

Itinéraire principal de la fibre optique :

• Distance totale d'environ 195 km
• 6 travées optiques
• Plusieurs sites intermédiaires disponibles pour l'amplification optique

Route de fibre de protection secondaire :

• Environ 213 km de distance totale
• 10 travées optiques
• Plusieurs emplacements d'amplification de secours

Le réseau devait fournir :

• Transmission haute disponibilité
• Commutation automatique des protections
• Prestation de services à faible latence
• Capacité d'expansion future de la bande passante
• Prise en charge de plusieurs interfaces de service

Architecture des solutions

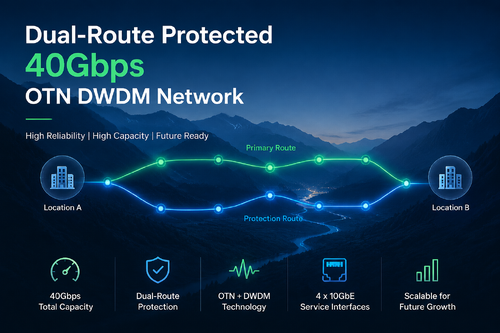

Système de transmission OTN + DWDM protégé à double route

La solution déployée adopte une architecture à double chemin optique utilisant un équipement de transmission basé sur OTN combiné à la technologie de multiplexage de longueur d'onde DWDM.

L'architecture du réseau comprend :

• Plateforme de réseau de transport optique (OTN)
• Système de multiplexage par répartition en longueur d'onde DWDM
• Protection de ligne optique (OLP)
• Modules d'amplification optique
• Système de gestion de réseau intégré

Le système crée un chemin de protection indépendant entre les deux emplacements centraux, garantissant un fonctionnement continu même en cas de coupure de fibre ou de panne d'équipement optique.

Capacité de transport et assistance aux services

Transport optique 10GbE haute capacité

Le système prend en charge une capacité de transmission minimale de 40 Gbit/s, avec une extension de longueur d'onde évolutive pour la croissance future du réseau.

Le déploiement actuel du service comprend :

Chaque site fournit plusieurs interfaces de service 10GbE, permettant une agrégation et un transport flexibles des services.

Principales caractéristiques techniques

1. Transmission optique longue distance basée sur DWDM

Le système prend en charge :

• Fonctionnement des longueurs d'onde en bande C et en bande L
• Planification de longueur d'onde conforme à la norme ITU-T G.694.1
• Espacement des canaux de 50 GHz/100 GHz
• Minimum 8 canaux de longueur d'onde
• Capacité de 10 Gbit/s ou plus par longueur d'onde

L'architecture DWDM permet une utilisation efficace des ressources de fibre existantes sans déploiement de fibre supplémentaire.

2. Protection réseau multicouche

Pour améliorer la fiabilité du réseau, plusieurs mécanismes de protection sont mis en œuvre :

Protection de la couche optique

• Protection de ligne optique 1+1
• Protection du double chemin de fibre
• Commutation automatique du chemin optique

Protection de la couche de transport

• Protection des canaux OTN
• Protection au niveau du service
• Mécanisme de récupération du trafic

L'architecture de protection complète garantit une récupération rapide et minimise les interruptions de service.

3. Technologie avancée d'amplification optique

Pour la transmission longue distance, des modules amplificateurs optiques sont déployés à des emplacements intermédiaires.

Les fonctionnalités clés incluent :

• Contrôle automatique du gain (AGC)
• Gagner en planéité
• Équilibrage de puissance optique multicanal
• Amplification stable du signal longue distance

Ces fonctions maintiennent des performances optiques constantes sur différentes longueurs d'onde et distances de transmission.

4. Surveillance et gestion complètes du réseau

Le système de transport optique intègre des capacités de surveillance centralisées.

La plateforme de gestion permet un suivi en temps réel de :

• Niveaux de puissance optique
• Statut du laser
• Informations sur la température
• Qualité du signal optique
• Taux d'erreur sur les bits (BER)
• État de fonctionnement de l'équipement

Le système prend en charge :

• Surveillance basée sur SNMP
• Gestion de réseau à distance
• Analyse des performances
• Rapport d'alarme de défaut

Performances et fiabilité

Le système de transport optique déployé offre des performances de niveau opérateur avec :

• Performance BER meilleure que 10⁻¹²
• Isolation élevée des canaux
• Transmission de longueur d'onde stable
• Commutation rapide des protections
• Disponibilité du réseau 24h/24 et 7j/7

L'architecture matérielle modulaire permet de futures mises à niveau sans remplacer l'infrastructure de transmission existante.

Évolutivité et expansion future

La solution a été conçue en gardant à l’esprit l’évolution du réseau à long terme.

Les futures possibilités de mise à niveau incluent :

• Canaux de longueur d'onde croissante
• Expansion de la capacité de transmission
• Prise en charge des interfaces optiques à vitesse plus élevée
• Ajout de cartes de service supplémentaires
• Migrer vers des réseaux OTN de plus grande capacité

La plate-forme flexible permet aux opérateurs d'étendre la bande passante en fonction des futurs besoins en services haut débit et multimédia.

Environnement de déploiement

L'équipement de transport optique prend en charge des conditions de fonctionnement de qualité télécom :

• Installation standard en rack
• Compatibilité avec l'alimentation 220 V CA
• Large plage de températures de fonctionnement
• Conception industrielle de haute fiabilité

Le système convient pour :

• Réseaux de diffusion
• Réseaux fédérateurs de télécommunications
• Réseaux de communication gouvernementaux
• Réseaux de fibre optique
• Infrastructure optique critique

Scénario d'application

Ce projet démontre comment la technologie de transmission optique OTN et DWDM peut être utilisée pour construire un réseau de communication longue distance fiable pour :

• Diffusion de télévision numérique
• Prestation de services IPTV
• Transport Internet haut débit
• Communication de données d'entreprise
• Connectivité régionale du réseau fédérateur de télécommunications

En combinant la protection des fibres à double route, le multiplexage de longueur d'onde et la gestion optique intelligente, la solution fournit une infrastructure de transport optique hautement disponible et évolutive.

Faits saillants du projet

✓ Réseau de transmission fibre longue distance de plus de 200 km
✓ Architecture de protection de route à double fibre
✓ Capacité de transport optique de 40 Gbit/s
✓ Plusieurs interfaces de services 10GbE
✓ Solution de transmission intégrée OTN + DWDM
✓ Protection de ligne optique (OLP) pour une haute disponibilité
✓ Gestion de réseau de qualité opérateur
✓ Capacité d'extension de bande passante à l'épreuve du temps
