1. Contexte du projet
Dans les environnements distants et à infrastructure limitée, déployer dessystèmes de surveillanceprésente un double défi : assurer une connectivité réseau stable et fournir une alimentation électrique continue.
Les solutions traditionnelles basées sur un réseau ne sont souvent pas réalisables en raison de coûts d'installation élevés ou de contraintes géographiques.
Dans ce projet, le client avait besoin d'un système de vidéosurveillance entièrement hors réseau capable d'alimenter six caméras IP, consommant chacune environ 25 W, sans dépendre d'une infrastructure électrique externe.
L’attente était claire : une solution complète, préconçue et plug-and-play couvrant la production d’énergie, le stockage et la transmission de données.
2. Configuration système requise
- Nombre de caméras : 6 unités
- Puissance par caméra : 25 W
- Charge totale de la caméra : 150 W
- Fonctionnement continu : 24h/24 et 7j/7
- Environnement : extérieur, emplacement éloigné
- Source d'alimentation : Solaire (hors réseau)
- Réseau : surveillance IP basée sur PoE
3. Présentation de la solution
Pour répondre aux exigences du client, nous avons conçu un système intégrésystème de surveillance PoE à énergie solaire, combinant la production d'énergie, le stockage et la distribution de réseau dans une seule armoire extérieure.
Le système comprend :
- OlympeCommutateur PoE industrielIM-FBP288GE (périphérique réseau Edge)
- Réseau de panneaux solaires (production d'électricité)
- Contrôleur de charge solaire MPPT (régulation énergétique)
- Système de batterie LiFePO4 (stockage d'énergie)
- Armoire extérieure IP65 (enceinte et protection du système)
4. Conception et configuration du système
4.1 Analyse de la consommation électrique
La charge totale du système a été calculée comme suit :
Caméras : 6 × 25W = 150W
Frais généraux du commutateur PoE : ~15 W
Charge totale du système : ~165 W
Cette charge continue constitue la base du dimensionnement de la batterie et de la conception des panneaux solaires.
4.2 Stockage d'énergie (système de batterie)
Pour garantir un fonctionnement ininterrompu pendant la nuit et dans des conditions de faible ensoleillement, le système a été conçu avec une autonomie d'un jour.
Consommation d'énergie quotidienne : 165W × 24h ≈ 3960Wh
Configuration de la batterie : Batterie LiFePO4 48 V 100 Ah (~ 4,8 kWh de capacité utilisable)
Cette configuration tient compte des limites de profondeur de décharge et garantit une longue durée de vie de la batterie (généralement > 4 000 cycles).
4.3 Production d'énergie solaire
Pour soutenir la consommation d'énergie quotidienne, le panneau solaire a été dimensionné en fonction des heures moyennes d'ensoleillement maximal.
Énergie nécessaire : ~4kWh/jour
Heures de pointe d'ensoleillement : ~5 heures/jour
Capacité solaire calculée : ≈ 800W
Conception finale (avec marge de sécurité) : système de panneaux solaires de 1 kW (par exemple, 2 panneaux de 550 W)
Cela garantit un fonctionnement stable même dans des conditions météorologiques sous-optimales.
4.4 Gestion de l'alimentation
Un contrôleur de charge solaire MPPT (Maximum Power Point Tracking) 48 V/40 A a été sélectionné pour :
- Maximiser l’efficacité de la conversion de l’énergie solaire
- Réguler la charge de la batterie
- Protéger contre les surcharges et les fluctuations de tension
4.5 Cœur du réseau :Commutateur PoE amplificateur de puissance
Le système utilise l'industriel IM-FP288BGECommutateur PoEen tant qu'unité centrale de réseautage et de distribution d'énergie.
Principales caractéristiques :
- 8 ports PoE (prenant en charge jusqu'à 6 caméras + extension)
- 2 ports de liaison montante SFP pour la connectivité fibre
- Sortie PoE boostée de 48 V
- Budget de puissance PoE total : 240 W
- Conception DIN de qualité industrielle pour le déploiement d'armoires extérieures
Ce commutateur Ethernet permet à la fois la transmission de données et l'alimentation électrique via un seul câble Ethernet, simplifiant ainsi l'installation et réduisant la complexité du câblage.

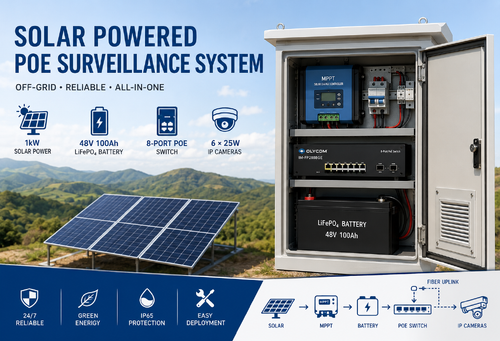

4.6 Intégration de l'armoire
Tous les composants sont intégrés dans une armoire extérieure classée IP65, conçue pour la durabilité et la facilité de déploiement.
Disposition interne :
Partie supérieure : contrôleur MPPT et protection DC (disjoncteurs, protection contre les surtensions)
Section centrale : commutateur PoE 8 ports (IM-FP288BGE)
Partie inférieure : batterie LiFePO4
Interfaces externes :
Apport solaire
Sorties caméra/PoE
Liaison montante fibre
Fonctionnalités supplémentaires :
Boîtier en acier anticorrosion
Système de ventilation ou de refroidissement par ventilateur
Presse-étoupes étanches
Porte verrouillable pour plus de sécurité
5. Architecture du système
Le système fonctionne comme un réseau d’énergie et de données en boucle fermée :
Les panneaux solaires génèrent de l'énergie CC
Le contrôleur MPPT régule et charge la batterie
La batterie fournit une alimentation stable de 48 V CC
Le commutateur PoE distribue l'alimentation et les données aux caméras
Les données vidéo sont transmises via une liaison montante fibre
Cette architecture garantit un fonctionnement continu, une efficacité élevée et des exigences de maintenance minimales.
6. Avantages clés
6.1 : Fonctionnement entièrement hors réseau
Aucune dépendance vis-à-vis de l'alimentation électrique, idéal pour les déploiements distants ou temporaires.
6.2 :Conception intégrée
Tous les composants sont préinstallés et optimisés dans une seule armoire.
6.3 :Haute fiabilité
Le matériel de qualité industrielle garantit des performances stables dans les environnements difficiles.
6.4 :Évolutivité
Des caméras supplémentaires ou une autonomie plus élevée peuvent être prises en charge avec des mises à niveau modulaires.
6.5 :Déploiement simplifié
Le système plug-and-play minimise le temps d’ingénierie et d’installation sur site.
7. Conclusion
Ce projet démontre comment un système de surveillance PoE à énergie solaire bien conçu peut résoudre efficacement les défis de la surveillance à distance.
En combinant la production d'énergie, le stockage et l'infrastructure réseau dans une solution unifiée, le système offre :
- Surveillance fiable 24h/24 et 7j/7
- Complexité d'installation réduite
- Efficacité opérationnelle à long terme
De telles solutions sont de plus en plus utiles dans des applications telles que :
- Surveillance de sécurité à distance
- Chantiers
- Champs de pétrole et de gaz
- Projets d'infrastructures rurales
Ce cas met en évidence la transition d'une fourniture de matériel autonome vers une intégration complète du système, permettant une livraison à plus forte valeur ajoutée et un engagement client plus fort.
Si nécessaire, le système peut être personnalisé davantage pour prendre en charge une autonomie étendue, un nombre de caméras plus élevé ou des entrées d'alimentation hybrides, en fonction des besoins spécifiques du projet.
