Projet de mise à niveau de la vidéosurveillance des sous-stations distantes : réseau de surveillance de fibre industrielle

1. Contexte du projet

Un client d'infrastructure de services publics avait besoin d'un réseau de surveillance industrielle fiable pour un site extérieur géographiquement réparti comprenant :

• Zones de distribution électrique
• Clôture de périmètre
• Points de contrôle de surveillance à distance
• Abris à matériel
• Portails de contrôle d'accès
• Espaces de stockage extérieurs

Étant donné que les emplacements de surveillance étaient répartis sur une vaste zone, le déploiement Ethernet cuivre traditionnel n'était pas pratique pour les raisons suivantes :

• Limites de distance de transmission
• Risque élevé d’exposition à la foudre
• Interférence électromagnétique des équipements industriels
• Conditions environnementales extérieures
• Difficulté dans la distribution centralisée de l'énergie

Le client a spécifiquement demandé une solution capable de :

• Transmission fibre longue distance
• Fiabilité de qualité industrielle
• Gestion de la surveillance centralisée
• Prise en charge PoE pour plusieurs caméras IP
• Expansion future évolutive
• Fonctionnement stable dans des environnements extérieurs difficiles

Pour répondre à ces exigences, le projet a adopté une architecture Ethernet industrielle basée sur la fibre utilisant :

IM-FP888GWcomme commutateur d'agrégation principal

IM-FP21008GWcomme commutateur de distribution PoE extérieur

IM-WP054GEcomme commutateur d'accès périphérique compact

La solution finale a créé une infrastructure de vidéosurveillance industrielle robuste, adaptée à la surveillance de sécurité des services publics et du périmètre 24h/24 et 7j/7.

2. Architecture des solutions

Conception du réseau central:la solution a été divisée en trois couches :

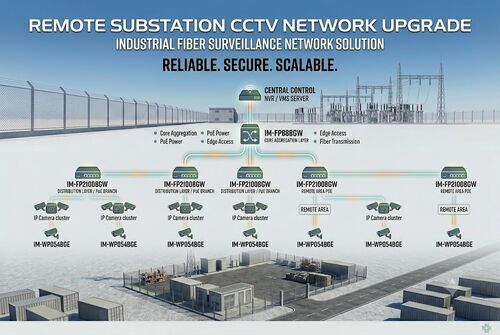

3. Topologie du réseau

4. Rôles des appareils

A. Couche d'agrégation principale : IM-FP888GW

CeCommutateur Ethernetsert de centre d’agrégation de fibres du réseau de surveillance.

Avantages clés

• 8 ports fibre Gigabit SFP
• Architecture managée industrielle
• VLAN et gestion du trafic
• Agrégation de fibres longue distance
• Support de protection d'anneau
• Protection CEM industrielle
• Déploiement sur rail DIN

L'IM-FP888GW regroupe tout le trafic de surveillance à distance et se connecte directement à la plateforme NVR/VMS.

Il est particulièrement adapté pour :

• Sous-stations de services publics
• Transport intelligent
• Campus industriels
• Environnements miniers
• Installations pétrolières et gazières

L'appareil prend en charge un fonctionnement de qualité industrielle et une protection renforcée pour les environnements difficiles.

B. Couche de distribution : IM-FP21008GW

Ce modèle est déployé au niveau des armoires extérieures et des poteaux de télésurveillance.

Principales fonctionnalités

• 8 × ports PoE Gigabit
• 2 × liaisons montantes fibre SFP
• Prise en charge IEEE802.3af/at/bt
• Sortie PoE jusqu'à 90 W
• Plage de température industrielle
• Prise en charge de l'anneau ERPS
• Gestion VLAN / QoS / SNMP
• Protection contre les surtensions

CeCommutateur PoE DINalimente des appareils à forte consommation tels que :

• Caméras PTZ
• Caméras thermiques IR
• Points d'accès sans fil
• Caméras de pointe IA

Il fournit également des liaisons montantes fibre redondantes pour un fonctionnement de surveillance ininterrompu.

C. Couche de caméra Edge : IM-WP054GE

Ce commutateur compact est idéal pour les petits groupes de caméras.

Exemples de déploiement

• Entrée du parking
• Section surveillance des clôtures
• Petit entrepôt
• Poste de garde
• Déploiement extérieur temporaire

Avantages clés

• Fonctionnement prêt à l'emploi
• Liaison descendante PoE à 4 ports
• Liaison montante Gigabit
• Boîtier industriel compact
• Montage sur rail DIN
• Protection contre les surtensions 6KV
• Conception industrielle à grande température

Ce modèle réduit la complexité du déploiement tout en préservant la fiabilité industrielle.

5. Pourquoi la fibre est-elle essentielle dans les réseaux de vidéosurveillance ?

La transmission fibre offre des avantages majeurs par rapport à l'Ethernet cuivre dans les systèmes de surveillance industrielle :

En combinant des commutateurs PoE industriels avec des liaisons montantes fibre, le client a obtenu à la fois une alimentation électrique fiable et une transmission longue distance stable.

6. Avantages réels du déploiement

Après le déploiement, le client a obtenu :

• Opération de surveillance stable 24h/24 et 7j/7
• Entretien simplifié
• Complexité réduite des armoires extérieures
• Surveillance centralisée
• Dépannage plus rapide
• Expansion future plus facile
• Risque de temps d'arrêt réduit

La conception industrielle a également considérablement amélioré la fiabilité du système dans les environnements extérieurs à haute température et à forte humidité.

7. Scénarios d'application recommandés

Cette architecture est particulièrement adaptée pour :

• Surveillance de la ville intelligente
• Usines industrielles
• Sous-stations de services publics
• Fermes solaires
• Champs de pétrole et de gaz
• Surveillance ferroviaire
• Surveillance portuaire
• Opérations minières
• Sécurité du campus
• Surveillance des autoroutes

8. Conclusion

En combinant :

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

Le client a réussi à construire un réseau de surveillance industrielle évolutif avec :

• Transmission fibre longue distance
• Livraison PoE fiable
• Protection de qualité industrielle
• Gestion centralisée
• Une évolutivité tournée vers l'avenir

Cette solution démontre comment les technologies industrielles Ethernet et de transmission par fibre optique peuvent améliorer considérablement les performances et la fiabilité des infrastructures de vidéosurveillance modernes.
