June 3, 2026
Vue d'ensemble du projet
Un client avait besoin d'un système de transmission point-à-point DWDM de grande capacité pour interconnecter deux emplacements de centres de données sur une infrastructure de fibre noire existante.
Les principales exigences comprenaient:
|
Nom de l'article |
Exigence |
|
Type de service |
Ethernet 10GE |
|
Capacité initiale |
200 g |
|
Une expansion future |
400G |
|
Distance entre les fibres |
50 kilomètres |
|
Perte de fibres |
15 à 18 dB |
|
Protéger |
Protection de ligne optique (OLP) |
|
L' architecture |
DWDM point à point |
|
Stratégie d'expansion |
Paiement au fur et à mesure |
Le client prévoyait d'activer uniquement des services 20 x 10G dans la phase initiale et d'étendre à 40 x 10G plus tard sans remplacer la plateforme DWDM existante.
Objectifs de conception
La conception du projet a porté sur les objectifs d'ingénierie suivants:
Prise en charge de la transmission cohérente 200G sur 50 km de fibre
Permettre une mise à niveau sans heurts vers 400G
Assurer une grande stabilité de transmission sous attenuation de 15 à 18 dB de la fibre
Fournir une redondance de protection optique
Minimiser le CAPEX pendant la phase 1 de déploiement
Préserver l'investissement dans la couche optique pour une expansion future
L'architecture des solutions
La solution proposée est basée sur laLa plateforme DWDM cohérente Olycom OM5800 DCI-BOX.
![]()

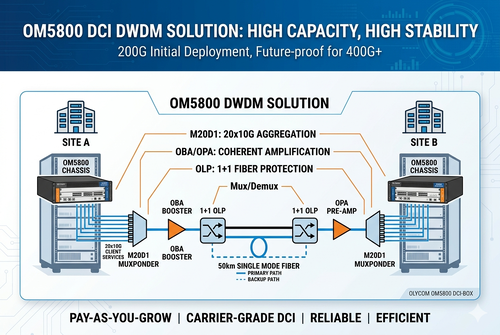

1. Architecture du système
Le site A
↓
Plateforme DWDM OM5800
↓
50 km de fibre à mode unique
↓
Plateforme DWDM OM5800
↓
Le site B
2. Configuration de l'équipement
2.1 Couche optique
|
Module |
Fonction |
|
OMD08 |
8CH DWDM Mux/Demux |
|
Opération 1 |
1+1 Protection des lignes optiques |
|
OBA |
Amplificateur de booster |
|
OPA |
Préamplificateur |
|
MCO (facultatif) |
Surveillance des canaux optiques |
|
Règlement sur le dépôt de données |
Surveillance des fibres |
2.2 Couche électrique
La phase 1
|
Module |
Fonction |
|
M20D1 |
20 x 10GE → 1 x 200G muxponder cohérent |
Phase 2
|
Module |
Fonction |
|
2*M20D1 |
2*20 x 10GE → 2 x 200G muxponder cohérent |
|
T4Q1 (facultatif) |
4 x 100GE → 1 x 400G transpondeur cohérent |
Détails de conception technique
1. Aggrégation du service client
La carte muxponder M20D1 regroupe vingt services clients 10GE en une longueur d'onde optique cohérente de 200G.
![]()
Caractéristiques techniques
|
Paramètre |
Spécification |
|
Interfaces client |
20 x SFP+ 10GE |
|
Interface de ligne |
1 x CFP2-DCO 200G |
|
Réseau DWDM |
Tunable à la bande C de 50 GHz |
|
Modulation |
Le nombre d'équipements utilisés |
|
Le FEC |
OFEC |
|
Cartographie des services |
Le nombre d'écoulements est calculé en fonction de la fréquence de l'écoulement |
Le module cohérent CFP2-DCO offre une tolérance OSNR améliorée et des performances de transmission améliorées par rapport à l'optique grise traditionnelle.
2Analyse du budget de liaison optique
Conditions des fibres
|
Nom de l'article |
Valeur |
|
Distance entre les fibres |
50 kilomètres |
|
Attenuation des fibres |
15 à 18 dB |
|
Marge du connecteur/d'épissure |
2 à 3 dB |
|
Perte totale estimée de liaison |
18 à 21 dB |
Comme l'atténuation optique totale s'approche du seuil de sensibilité du récepteur cohérent, l'amplification EDFA est introduite.
Conception de l'amplification par l'EDFA
La solution est la suivante:
|
Type d'amplificateur |
Position |
|
OBA |
Transmettre le booster latéral |
|
OPA |
Pré-amplificateur côté récepteur |
L'amplification de ligne OLA facultative peut être ajoutée pour un déploiement futur de plus grande capacité.
Caractéristiques de l'EDFA
|
Nom de l'article |
Valeur |
|
Les gains |
Jusqu'à 33 dB |
|
Puissance de sortie |
Jusqu'à + 20 dBm |
|
Figure du bruit |
5 dB typiques |
|
Groupe de travail |
bande C 1528 à 1565 nm |
La conception de l'amplificateur assure une marge OSNR suffisante pour une transmission 200G cohérente sur toute la portée optique.
3. Planification des canaux DWDM
La phase 1
|
Ressources |
Utilisation |
|
Les canaux actifs |
1 |
|
Capacité occupée |
200 g |
|
Canaux réservés |
7 |
La phase 2
|
Ressources |
Utilisation |
|
Les canaux actifs |
2 |
|
Capacité occupée |
400G |
|
Canaux réservés |
Une expansion future |
La plateforme OMD08 prend en charge jusqu'à 8 longueurs d'onde sur une grille DWDM à 50 GHz, permettant une migration future vers:
Longueur d'onde cohérente 400G
Longueur d'onde cohérente 800G
Réseaux ROADM
L'architecture DCI multi-sites
4Conception de la protection optique
Pour garantir la continuité du service, le système intègre la protection de ligne optique OP1.
Caractéristiques de protection
|
Fonction |
Définition |
|
Mode de protection |
1+1 Protection des fibres |
|
Temps de changement |
< 15 ms |
|
Mode de fonctionnement |
Automatique ou manuel |
|
Mode de récupération |
Soutenue |
![]()
|
Interface |
Nom |
Fonction |
|
Ligne IN |
Interface d'entrée PA/LA/BA |
Port d'entrée de puissance optique de petit signal. |
|
SIG-OUT |
Interface de sortie PA/LA/BA |
Port optique de sortie amplifié EDFA. |
|
Résultats de l'analyse |
Interface d'entrée OTDR |
Port optique d'entrée du signal OTDR |
|
Montrée |
Port de surveillance |
Interface de surveillance des performances de l'EDFA, connectez-vous à un OPM ou à un spectromètre. |
|
WDM COM |
Port COM |
Port optique WDM COM |
|
Le WDM 1510 |
1510 Signalisation |
Port de la lumière de signalisation 1510 |
|
WDM 1550 |
1550: le signal |
Port de la lumière de signal 1550 |
|
Le système de gestion des déchets |
Port de sortie du canal de surveillance |
Lier SFP RX pour transmettre les informations de gestion du réseau. |
|
RX |
Port d'entrée du module optique |
Transmettre les informations de gestion du réseau |
|
TX |
Port de sortie du module optique |
Transmettre les informations de gestion du réseau |
Mécanisme de protection
1Dans des conditions normales: Le trafic circule sur la voie optique principale, sLa fibre électronique reste en attente.
2Lorsque la fibre se dégrade ou est interrompue: Surveillance optique détecte une anomalie.
OP1 passe automatiquement le trafic sur le chemin de sauvegardeetL'interruption du service est réduite à quelques millisecondes.
![]()
Cette architecture améliore considérablement la disponibilité du réseau et la fiabilité des SLA.
5Stratégie d' expansion future
Le client a demandé une évolutivité à long terme sans remplacement majeur du matériel.
La plateforme OM5800 prend en charge:
|
Direction de mise à niveau |
Capacité |
|
200G → 400G |
Soutenue |
|
400G → 800G |
Soutenue |
|
Réseau fixe → Réseau flexible |
Soutenue |
|
Point à point → ROADM |
Soutenue |
Le client peut augmenter progressivement la bande passante du service tout en réutilisant:
Chassis existant
Le détecteur de fréquences est le même que le détecteur de fréquences
Amplificateurs optiques
Système de protection
Infrastructure en fibre optique
Cela réduit au minimum les coûts de mise à niveau et les perturbations opérationnelles.
Déploiement au niveau du rack
Configuration suggérée par site
|
Équipement |
Quantité |
|
Le châssis OM5800 |
1 |
|
Carte M20D1 |
1 à 2 |
|
Carte OLP OP1 |
1 |
|
Amplificateur OBA |
1 |
|
Amplificateur OPA |
1 |
|
Module DWDM OMD08 |
1 |
|
Modules à double alimentation |
2 |
![]()
![]()
Avantages opérationnels
1. Haute fiabilité:Technologie de transmission cohérente
2Utilisation efficace des fibres
3. Architecture modulaire
4. Architecture de niveau transporteur
Conclusion
La plateforme DWDM cohérente OM5800 a fourni avec succès une solution de transmission DCI évolutive et de qualité opérateur pour le réseau optique de métro de 50 km du client.
Le projet a permis:
Déploiement initial de 200G
Une migration en douceur vers la 400G
Transmission fiable sur une perte optique de 15 à 18 dB
Commutation rapide de la protection optique
Protection des investissements dans les infrastructures à long terme
Ce cas démontre la souplesse et l'évolutivité de la plateforme OM5800 pour les applications DCI d'entreprise, de transport de transporteurs et de métropole.
