Transmission DWDM cohérente 400G à fibre unique pour le déploiement de réseaux longue distance

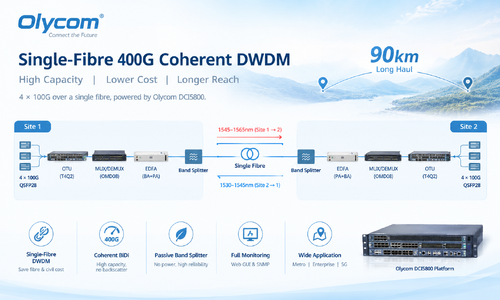

Le projet a déployé la plateforme Olycom OM5800 avec l'architecture suivante:

côté client → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → séparateur de bande → fibre unique → séparateur de bande → EDFA (PA+BA) → MUX/DEMUX → OTU → côté client

La clé pour permettre une transmission cohérente à une seule fibre est le séparateur de bande qui divise la bande C en deux bandes de longueur d'onde distinctes:

• La bande rouge (1545 1565 nm) transporte le trafic du site 1 au site 2
• La bande bleue (1530 1545 nm) transporte le trafic du site 2 au site 1

LeModule CFP2 cohérent 400GIl s'agit d'un émetteur-récepteur BiDi, qui utilise un seul port optique, avec Tx sur la bande rouge et Rx sur la bande bleue.

Cela élimine le problème de rétrécissement au niveau de l'émetteur-récepteur, tandis que le séparateur de bande fournit un isolement passif de la longueur d'onde du côté de la ligne.

Aucune fibre spéciale ni aucun composant actif n'est nécessaire pour obtenir une séparation bidirectionnelle.

Pourquoi le DWDM à fibre unique?

Q: Pourquoi choisir la fibre simple plutôt que la double fibre conventionnelle?

Le DWDM à fibre unique réduit de moitié les besoins en infrastructures de fibre, ce qui réduit directement les coûts de la fibre louée et les dépenses de travaux civils.

Pour les liaisons longue distance où la disponibilité de fibres est limitée ou coûteuse, cela représente une économie opérationnelle et d'investissement significative.

Le séparateur de bande est un composant entièrement passif sans nécessité d'alimentation, ajoutant une complexité négligeable tout en permettant l'architecture à fibre unique.

Combinée à des émetteurs-récepteurs BiDi cohérents, la solution offre une capacité de 400G avec la même empreinte en fibre optique qu'un système traditionnel à canal unique.

Paramètres clés de déploiement

Distance d'étirement: 90 km

Perte d'étirement: ~ 25 dB

Capacité du côté de la ligne: 400G (4 × 100G agrégés)

Type d'émetteur-récepteur: 400G Cohérent CFP2 BiDi

Interfaces client: 4 × 100G QSFP28 (100GBASE-LR4)

Amplification: OBA20/G12 (Booster) + OPA16/G20 (Préamplificateur) par direction

Mux/Demux: OMD08 8 canaux C21C28 100 GHz DWDM

Technologie à fibre unique: séparateur de bande (séparation rouge/bleu en bande C)

Gestion: OM5800 NMS via une interface graphique Web et SNMP

Extension de l'application: au-delà des liens point à point

Bien que ce déploiement se soit concentré sur une liaison longue distance point à point, la même plateforme OM5800 et l'approche BiDi à fibre unique sont applicables dans une gamme de scénarios de réseau.

1Réseaux métropolitains et régionaux

Les liaisons entre villes ou entre centres de données où la fibre a un avantage supérieur directement par rapport au DWDM à fibre unique, doublant ainsi la capacité effective des infrastructures existantes.

2Réseaux d'entreprise et de campus

Les organisations disposant d'une fibre sombre limitée entre les campus ou les bâtiments peuvent utiliser le DWDM à fibre unique pour maximiser la bande passante sans déploiement de fibre supplémentaire.

3Le backhaul mobile et le fronthaul 5G

Au fur et à mesure que les réseaux 5G évoluent, les liaisons fronthaul et backhaul nécessitent de plus en plus un transport à haute capacité et à faible latence.Le DWDM cohérent à fibre unique offre une voie de mise à niveau efficace sans changements majeurs dans l'infrastructure de fibre.

Questions fréquemment posées

Q: Comment le séparateur de bande résout-il le problème du backscatter?

Le séparateur de bande assigne chaque direction de transmission à une portion différente de la bande C (rouge (15451565nm) et bleu (15301545nm).Parce que l'émetteur-récepteur BiDi CFP2 transmet et reçoit sur différentes bandes de longueur d'onde, sa propre lumière rétrograde tombe en dehors de la bande de réception et est filtrée, empêchant ainsi les interférences.

Q: Est-ce que le séparateur de bande est un composant actif?

Non, le séparateur de bande est entièrement passif ∙ il ne nécessite pas d'alimentation et n'introduit pas de points de défaillance actifs.

Q: La plateforme OM5800 peut-elle être gérée à distance?

Le système OM5800 NMS fournit une interface graphique basée sur le Web pour la surveillance en temps réel de tous les paramètres de l'émetteur-récepteur, y compris la puissance Tx/Rx par canal, les seuils d'alarme, la température, la tension et l'état LOS.L'intégration du sondage SNMP est également prise en charge pour les systèmes automatisés de gestion de réseau.

Q: Quelles interfaces client sont prises en charge?

La carte OTU T4Q2 prend en charge les interfaces client 4×100G QSFP28, qui s'agglomèrent en un seul signal côté ligne CFP2 cohérent 400G.La plateforme prend également en charge des configurations de capacité plus élevées pour une croissance future du réseau.
