Contextes du projet
Un intégrateur de systèmes de transport a été chargé de déployer un réseau de surveillance routière le long d'un tronçon d'autoroute nouvellement agrandi en Asie du Sud-Est.
Le projet nécessitait plusieurs cabinets de surveillance extérieurs répartis tous les 2 à 3 kilomètres le long de la route.
Chaque cabinet devait supporter:
- appareils photo à dôme de vitesse PTZ
- Les appareils de surveillance de l'ANPR/LPR
- Points d'accès sans fil extérieurs
- Capteurs de surveillance de l'environnement
- Dispositifs d'alarme d'urgence
Étant donné que de nombreux points d'installation étaient situés dans des zones éloignées en bordure de route sans personnel d'entretien permanent, le client a mis l'accent sur:
- Haute fiabilité du système
- Capacité de gestion à distance
- Récupération rapide du réseau
- Déploiement simplifié de la puissance
- Stabilité opérationnelle à long terme dans des conditions extérieures difficiles
Traditionnelcommutateurs PoE commerciauxLes résultats ont été évalués au début de la phase de planification, mais plusieurs problèmes sont rapidement apparus au cours des essais.
Des difficultés
1Appareils extérieurs à haute puissance
Les caméras PTZ utilisées dans le projet nécessitaient une puissance PoE élevée pendant le fonctionnement IR nocturne et le mouvement du moteur.
La normeCommutateurs PoE+ne pouvait pas fournir une alimentation stable lorsque plusieurs appareils fonctionnaient simultanément.
L'ajout de sources d'alimentation séparées à l'intérieur de chaque armoire de bord de route a augmenté la complexité du câblage et la difficulté d'entretien.
2Conditions environnementales extrêmes
L'environnement de déploiement comprenait:
- Températures des armoires d'été supérieures à 60°C
- Pluie et humidité
- Exposition à la foudre
- Poussière et vibrations au bord de la route
- Conditions de puissance de champ instables
Plusieurs commutateurs commerciaux ont rencontré des problèmes de surchauffe et de redémarrage aléatoire pendant les tests.
3Exigences relatives à la disponibilité du réseau
Comme le système de surveillance routière était relié au centre régional de contrôle de la circulation, l'interruption du réseau était inacceptable.
Le client doit:
- Redondance des anneaux de fibres
- Récupération automatique en cas d'interruption de la fibre
- Transmission vidéo stable pendant le redémarrage du réseau
4Les préoccupations liées aux coûts d'entretien
Envoyer des ingénieurs dans les armoires de bord pour résoudre les problèmes était coûteux et prendrait du temps.
Le client voulait la possibilité de surveiller à distance:
- Consommation d'électricité PoE
- Statut du dispositif
- Conditions portuaires
- Alarmes de température
- Échec de liaison
Solution

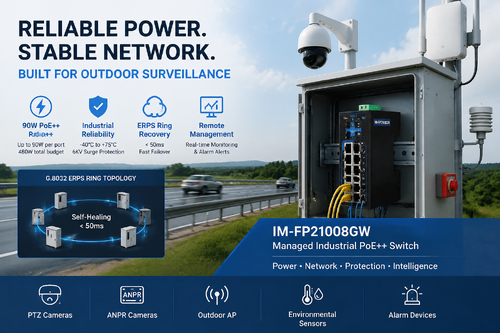

L'intégrateur a sélectionné leLe nombre d'heures de travail est déterminé par le nombre de heures de travail.L'interrupteur DIN PoE++ géré comme nœud central à l'intérieur de chaque cabine de surveillance extérieure.
Structure du déploiement
Chaque armoire de bord de route comprenait:
- 4 ¢6 caméras IP
- 1 pont sans fil extérieur
- Capteurs de l'environnement
- Connexion de liaison en fibre
- Système de sauvegarde de la batterie
- Le nombre d'heures de travail est déterminé par le nombre de heures de travail.commutateur PoE industriel
Les commutateurs étaient connectés via une topologie d'anneau de fibre G.8032 ERPS le long de l'autoroute.
Les uplinks 2.5G SFP ont été utilisés pour regrouper le trafic vidéo multi-caméras vers le centre de gestion du trafic.
Pourquoi l'IM-FP21008GW a-t-il été choisi?
90 W PoE++ Déploiement sur le terrain simplifié
L'une des principales raisons de la sélection du commutateur était sa capacité PoE++ IEEE 802.3bt.
L'interrupteur fourni:
- Jusqu'à 90 W par port
- Budget total de PoE de 480 W
Cela permettait à l'intégrateur d'alimenter directement
- appareils photo PTZ à dôme
- Point d'accès sans fil extérieur
- Capteurs radar
sans installer d'autres systèmes d'alimentation en courant continu à l'intérieur de la cabine.
Le client a considérablement réduit la complexité de l'armoire et le temps d'installation.
Gestion intelligente de l'énergie améliore la fiabilité
Au cours du déploiement, les ingénieurs ont remarqué que la stabilité de l'alimentation était tout aussi importante que la stabilité du réseau.
L'IM-FP21008GW offrait plusieurs caractéristiques qui sont devenues très précieuses dans le fonctionnement réel:
- Gestion des priorités de PoE
- Départ retardé du PoE
- Surveillance en temps réel de la tension/du courant
- Protection contre les surchauffeurs
- Prévention de la surcharge
Les appareils critiques tels que les caméras PTZ ont été configurés avec une priorité PoE plus élevée.
Même dans des conditions d'alimentation anormales, les dispositifs de surveillance clés sont restés opérationnels tandis que les dispositifs de priorité inférieure ont été temporairement limités.
Cela a considérablement amélioré la résilience globale du système.
La conception industrielle résout les problèmes environnementaux
Contrairement aux commutateurs commerciaux testés précédemment, l'IM-FP21008GW a été spécialement conçu pour les environnements industriels.
Le déploiement a bénéficié de:
- Température de fonctionnement de -40°C à +75°C
- Casque métallique IP40
- Conception de la dissipation thermique sans ventilateur
- Protection contre les surtensions de 6 KV
Après le déploiement pendant les mois d'été les plus chauds, le client a signalé un fonctionnement stable sans les problèmes de surchauffe rencontrés précédemment avec les commutateurs de bureau.
Réduction du temps d'arrêt de la récupération de l'anneau ERPS
Des interruptions de fibres se sont parfois produites lors d'activités de construction de routes à proximité.
Le mécanisme de protection de l'anneau G.8032 ERPS a permis au réseau de se rétablir automatiquement en quelques millisecondes.
Dans plusieurs incidents réels, les flux vidéo ont continué à fonctionner sans intervention manuelle du centre de contrôle.
Pour le client, il s'agissait de l'une des améliorations les plus importantes par rapport aux déploiements de surveillance antérieurs.
Surveillance à distance réduit les visites de maintenance
En utilisant le SNMP et la gestion basée sur le Web, l'opérateur peut vérifier à distance:
- Consommation de PoE par port
- Condition de liaison
- Statut en ligne de l'appareil
- Alarmes de température
- Les journaux du système
Les sorties d'alarme de relais étaient également connectées au contrôleur d'alarme du cabinet.
En cas d'anomalies d'alimentation ou de panne de liaison, le système génère automatiquement des alertes pour l'équipe de maintenance.
Cela a permis de réduire les visites inutiles sur le site et d'améliorer l'efficacité de la réponse aux pannes.
Résultats du projet
Après le déploiement, le client a réalisé plusieurs améliorations mesurables:
- Réduction de la complexité du câblage du champ
- Temps d'installation accéléré
- Moins de coûts de maintenance
- Amélioration de la disponibilité du réseau
- Fonctionnement stable dans des conditions extérieures difficiles
- Dépannage à distance simplifié
Le client a ensuite étendu la même architecture à des sections supplémentaires de surveillance routière.
Conclusion
Dans le cadre de ce projet, l'IM-FP21008GW n'a pas été simplement utilisé commecommutateur réseau.
Il est devenu le nœud central d'infrastructure responsable de:
- Livraison d'énergie
- Aggrégation des réseaux
- Redondance des anneaux
- Surveillance à distance
- Intégration des alarmes
Pour la surveillance extérieure, les infrastructures de transport, la sécurité du périmètre et les sites industriels sans pilote,Les commutateurs PoE industriels intelligents remplacent de plus en plus les architectures traditionnelles autonomes d'alimentation et de réseau.
L'IM-FP21008GW a fourni au client un modèle de déploiement plus fiable, plus maintenable et plus évolutif pour l'exploitation à long terme de l'infrastructure.
