Conception modulaire compacte - solution DWDM à guichet unique 400G/800G
Vue d'ensemble du produit
OM5800 est une plateforme de transmission OTN DCI innovante de premier plan lancée par OLYCOM.
L'OM5800 présente les caractéristiques d'une petite taille, d'une grande capacité d'accès au service, d'une transmission longue distance, d'une interface graphique Web simple et pratique pour l'exploitation et la gestion,fonctionnement fiable et économie d'énergie et réduction des émissions, qui répond efficacement aux besoins de transmission d'interconnexion de centres de données utilisateurs à longue distance et à grande bande passante.
L'OM5800 est doté d'une conception modulaire qui permet à la fois le découplage optique-électrique pour réduire les coûts et la gestion intégrée dans le même châssis.
Avec les capacités SDN, il crée une architecture de réseau intelligente et ouverte.
Le système prend en charge l'interface de modèle YANG basée sur le protocole NetConf/YANG, tout en offrant plusieurs méthodes de gestion, y compris l'interface graphique Web, CLI, NetConf et SNMP pour des opérations rationalisées.
Principales caractéristiques
1Une intégration ultra-haute:

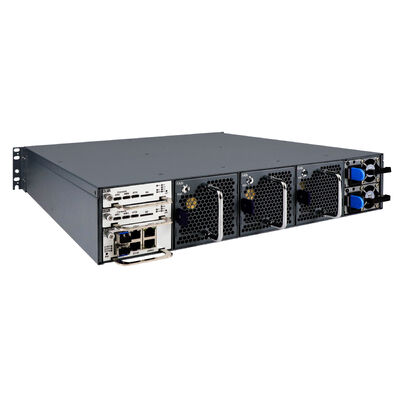

1U et 2U Chassis, 2U prend en charge 4*1,6T slots de service, 1U prend en charge 2*1,6T slots de service; carte de service est compatible
Côté client:
Il prend en charge GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE etc ((voir les détails de la carte pour plus de détails)
Côté ligne:
Prend en charge 100G/200G/400G/800Gbps par onde
2- Capacité extrêmement grande:
Un seul châssis peut supporter jusqu'à 6,4 T de capacité de service, atteignant le niveau de leader de l'industrie
3Opérations extrêmement simples:
Définition flexible, maintenance intelligente de l'interface graphique web,
améliorer la fonctionnalité de l'exploitation à distance et
entretien
Prend en charge le port réseau distant et le port série
accès, et prend en charge le redémarrage à distance à froid et à chaud
Prise en charge de la mise à niveau à distance du châssis et de la carte, de l'importation de configuration à distance et du téléchargement de journaux à distance
4. Conception de la boîte blanche:
Prise en charge des protocoles Netconf basés sur le modèle Yang
L'interface graphique Web/CLI/SNMP
Attendez l'interface de gestion ouverte, supportez l'API ouverte et réalisez le découplage de la gestion
5. Convient pour les centres de données et les salles de machines:
Prise en charge de la prise à chaud du service/contrôleur principal/interface Ethernet/ventilateur/carte de alimentation
La machine entière a une conception avant air/après air, avec une forte capacité de dissipation de chaleur
Maître 1: 1 de sauvegarde, prise en charge de l'Ethernet Gigabit
gestion, prise en charge des réseaux OSPF
Compatible avec l'alimentation CA/HVDC/-48V pour les applications de centres de données.
Spécification du produit
|
Nom du projet
|
Définition
|
|
Capacité de transport
|
96*200 Gbps /60*400 Gbps
|
|
Unité de gestion du réseau
|
-
Chassis 2U/4U: protection de secours double maître 1:1
-
1U châssis: maître unique
-
Port de gestion: port électrique 2* RJ45 Gigabit Ethernet, port optique 2* SFP Gigabit Ethernet
1*Port de la console USB de type C
Ports MUX: 2*Ports de gestion des dispositifs MUX et DEMUX
|
|
Carte de couche électrique
|
200G TMUX prend en charge les services 2*100G à 1*200G
200G TMUX prend en charge les services 20*10G à 1*200G
200G TMUX prend en charge les services 10*10G + 1*100G ou 2*100G à 1*200G
400G TMUX prend en charge les services 4*100G à 1*400G
400G TMUX prend en charge les services 4*100G à 2*400G (1+1 protection)
800G TMUX prend en charge les services 8*100G à 1*800G
800G TMUX prend en charge les services 2*400G à 1*800G
|
|
Carte de couche optique
|

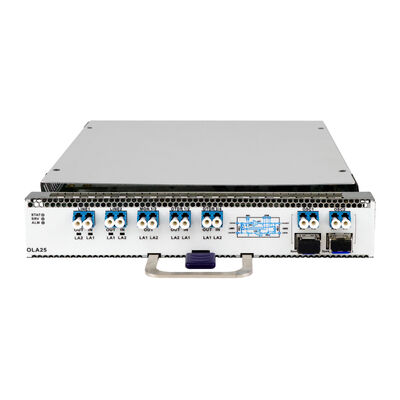

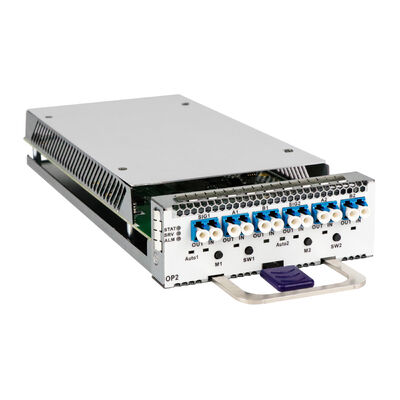

Carte WSS / carte TFF / carte OP / carte OTDR / carte OCM / carte OA / carte OLA / carte PTM / carte MUX à 8 ondes / carte MUX à 48 ondes / carte MUX à 48 ondes / carte MUX à 96 ondes
|
|
Taille
|
1/2 Carte de service
|
Le nombre de points de contact doit être le même que le nombre de points de contact.
|
|
1/4 Carte de service
|
Le nombre de fois où les données sont utilisées est supérieur ou égal à:
|
|
Chassis 4U
|
Prend en charge les emplacements 16*1/4 ou 8*1/2
Le coefficient d'élasticité de l'eau est calculé à partir de l'échantillon d'eau.
|
|
2U châssis
|
Prend en charge les emplacements 8*1/4 ou 4*1/2
Le nombre de points de contact doit être supérieur ou égal à:
|
|
1U châssis
|
Prend en charge les emplacements 4*1/4 et 2*1/2
Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau.
|
|
Environnement
|
Température de fonctionnement
|
-5°C à 45°C
|
|
Température de stockage
|
-40°C à 80°C
|
|
Humidité
|
5% à 95% sans condensation
|
|
Source d'énergie
|
Le système d'alimentation est équipé d'un système d'alimentation à double alimentation 1:1: AC220V/haute tension DC/-48V en option
|
|
Dissipation du pouvoir
|
4U<2300W,2U <1300W; 1U <800W (en fonction de la puissance de couche complète/du ventilateur à pleine vitesse),
|
Cadre de contrôle qualité des télécommunications
1. Normes de qualité
Conformité avec les normes ISO9001, CE, FCC, RoHS, IEEE et UIT-T
Inclure des exigences spécifiques au client
Définir des critères de référence: débit, latence, consommation d'énergie, durabilité
2. Processus de contrôle qualité
Inspection à venir: vérifier les modules optiques, les PCB, les sources d'alimentation, les boîtiers
Contrôle de la production: inspection AOI, qualité du soudage, alignement optique, vérification des ports et du PoE
Tests fonctionnels:
Commutateur: débit, VLAN, QoS, sortie PoE
DWDM: précision de la longueur d'onde, OSNR, niveaux de puissance optique
Tests environnementaux: température (-40 à 75°C), humidité, vibrations
Burning-in: fonctionnement à forte charge, perte de paquets et stabilité du moniteur
Vérification finale: apparence, étiquetage, réexamen des fonctions complètes
3Équipement d'essai
Analyseur de spectre optique (OSA)
Générateur de trafic (débit, latence)
Analyseur de protocole (TCP/IP, VLAN)
Chambres environnementales et tables de vibration
4. Documentation
Les documents complets des essais (rapports, étalonnage, certifications)
Système de contrôle qualité pour la traçabilité et le suivi des défauts
5. Amélioration continue
Analyse des causes profondes
Boucle de rétroaction des clients
Formation régulière du personnel
Résultat: plus de fiabilité, moins de taux de défaillance, moins de coûts après-vente.
