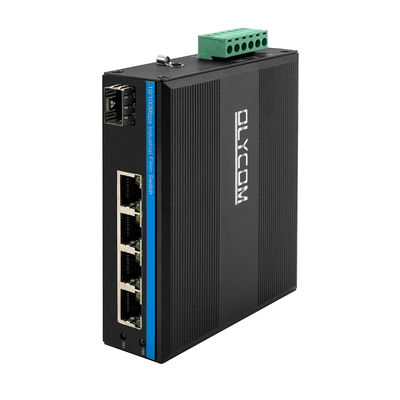

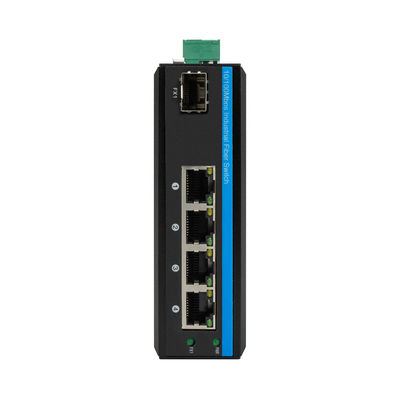

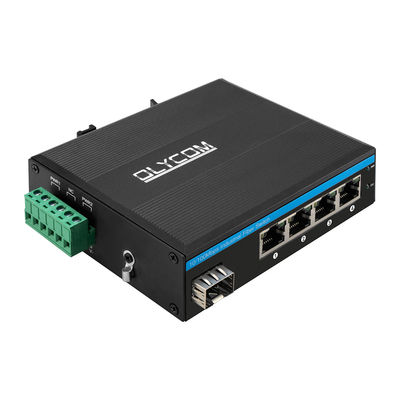

Commutateur réseau industriel non géré 5 ports 10/100 Mbps
Introduction au commutateur fibre industriel
- 1 port fibre SFP 100 Mbps, 1*9 connecteur optique fixe disponible
- 4x10/100/1000Mbps RJ45 à détection automatique
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme aux normes IEEE 802.3 10Base-T et IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Conforme aux normes FCC et CE
- Un mécanisme de commutation de type store-and-forward
- Température de l'environnement de fonctionnement : -40 °C～75 °C
C'est une solution idéale pour la vidéosurveillance IP, l'énergie éolienne, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de l'alimentation, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Spécification du commutateur fibre 5 ports
| Nom du produit |
Commutateur fibre industriel 10/100 Mbps (1F+4TP) |
| N° de modèle |
IM-FS140FE |
| Port |
1x100M SFP Fibre
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40~120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
4x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1x6-PIN Power Terminal Block
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 1 Gbit/s (sans congestion du trafic)
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Vert cuivre : indicateur de vitesse
Allumé : la vitesse de transmission est de 100 Mbit/s
Clignotant : en transmission
Éteint : Déconnecté ou défectueux
|
| Consommation d'énergie |
Pleine charge ≤5 W |
| Alimentation |
Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion inversée : prise en charge
|
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : CEI 61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI 61000-4-4, Général ±6 KV
Surtension : CEI 61000-4-5, Différentiel ±2 KV, Commun±6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau IP40
Dimension : 114*93*35 mm
Méthode de montage : Montage sur rail DIN/mur
Poids : 0,35 kg/0,45 kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 11,4*9,3*3,5 cm
Taille de la boîte intérieure : 23*16,5*5,8 cm
Poids du produit : 0,35 kg
Poids de l'emballage : 0,45 kg
Taille de la boîte principale : 67*33*47 cm
Quantité d'emballage : 40 pièces
Poids de l'emballage : 20 kg
| Module optique industriel |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC48V1.6A |
AC220V à DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V à DC48V2.5A, -40℃～70℃ |
Service après-vente
Garantie constructeur de 3 ans (hors dommages ou mauvaise utilisation intentionnels).
En cas de problème de compatibilité ou de qualité, les marchandises peuvent nous être retournées pour réparation ou remplacement.
L'acheteur doit être responsable de tous les frais de retour et de deuxième expédition.
Application du commutateur Ethernet robuste
FAQ
Êtes-vous un fabricant ?
Oui, nous avons notre propre ligne de production et notre équipe de R&D.
Veuillez nous rendre visite via le lien VR ci-dessous pour voir notre bureau et notre zone de production.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
Quel est le délai si je commande ?
Après réception du paiement, nous commençons la production.
Si vous commandez des modèles populaires, nous avons généralement du stock. Après quelques tests, nous expédierons les matériaux.
Si nous n'avons pas de stock, le temps de production est généralement de 3 à 5 jours ouvrables pour moins de 50 pièces/paires.
Comment expédierez-vous ma commande ?
Nous enverrons les marchandises par avion (DHL, UPS ou FEDEX) ou par mer (pour les commandes en gros)
Il est possible d'expédier les articles achetés via le compte d'expédition ou le transitaire du client.
Il faut 3 à 5 jours civils pour arriver à la douane locale pour le dédouanement.
Quel est le MoQ ?
1 pièce/paire.
Pour de nombreux modèles, nous avons du stock, il est facile d'envoyer des échantillons pour vos tests.
Puis-je avoir une remise ?
Oui, et elle est généralement basée sur la quantité et après les tests d'échantillons.
Quelle est votre période de garantie ?
Pour les modèles commerciaux comme convertisseur de média Ethernet fibre ou commutateur PoE à fibre optique, c'est 1 an.
Pour les produits de qualité industrielle, c'est 3 ans.
Nous offrons un support technique à vie si les modèles proviennent de la société Olycom.
