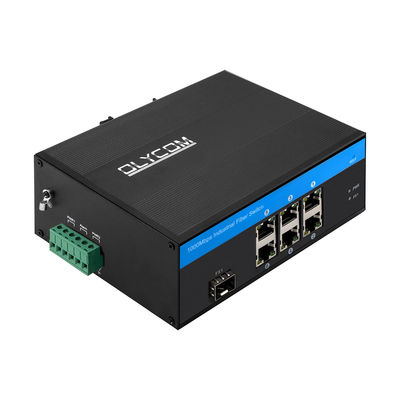

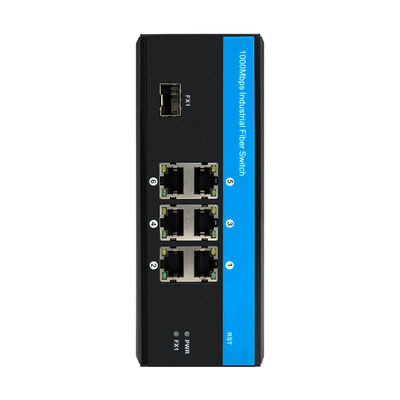

Commutateur réseau fibre Gigabit DC12V non géré
Principales caractéristiques du commutateur réseau robuste
- 1 port fibre SFP 1000 Mbps
- 6 ports RJ45 à détection automatique 10/100/1000 Mbps, alimentation IEEE 802.3af/at sur les ports 1~8
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme aux normes IEEE 802.3 10Base-T et IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Conforme aux normes FCC et CE
- Un mécanisme de commutation store-and-forward
- Température de l'environnement de fonctionnement : -40 °C～75 °C
Spécification du commutateur fibre Gigabit
| Nom du produit |
Commutateur fibre industriel 10/100/1000 Mbps (1F+6TP) |
| N° de modèle |
IM-FS160GE |
| Port |
1x1000M Fibre SFP
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40~120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
6x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1 bornier d'alimentation à 6 broches
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 12 Gbit/s (sans congestion du trafic)
Taux de transfert : 11,16 Mmps
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Cuivre vert : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbit/s
Clignotant : en transmission
Éteint : déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
| Alimentation |
Entrée redondante DC12V~DC52V, généralement DC12V/DC24V/DC48V
Connexion inversée : prise en charge
Consommation électrique : pleine charge ≤5 W
|
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : IEC61000-4-2, ±15 KV air, ±6 KV contact
EFT : IEC61000-4-4, Général ±6 KV
Surtension : IEC61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau de protection IP40
Dimension : 158*115*60 mm
Méthode de montage : montage sur rail DIN/mur
Poids : 0,75 Kg/0,9 Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Application du commutateur non géré Gigabit
Liste de colisage
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage
Veuillez le préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 158*115*60 mm
Taille de la boîte intérieure : 25,3*20,8*8 cm
Poids du produit : 0,75 Kg
Poids de l'emballage : 0,9 Kg
Taille de la boîte principale : 55,5*40*41 cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20 Kg
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM comme le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Est-il géré ?
Olycom : Non
Il suffit de brancher et de jouer, mais nous avons un modèle géré (IM-FS166GM)
Accessoire
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC12V1.67A |
AC220V vers DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V vers DC24V1A, -30℃～70℃ |
