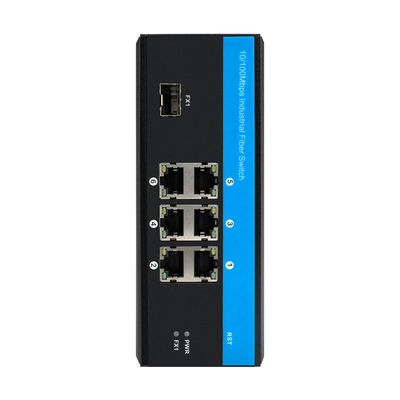

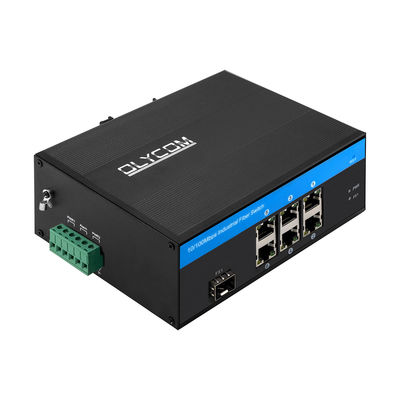

6 Ports Commutateur Ethernet industriel non géré 10/100 Mbps
Introduction du commutateur réseau à 6 ports
L'IM-FS160FE est le commutateur à fibre industrielle de 10/100 Mbps, dont la température de fonctionnement est comprise entre -40 °C et + 75 °C.
- prise en charge d'une double entrée de puissance à grande tension
- répondre aux exigences de protection IP40 et de qualité industrielle EMC
- Installation de rails DIN
- passer par la certification environnementale dangereuse et respecter les normes FCC et CE
La conception fiable de qualité industrielle pourrait assurer un fonctionnement continu et stable du système d'automatisation.
Principales caractéristiques du commutateur Ethernet rapide
- 6 ports RJ45 à détection automatique
- Port de fibre fixe de 1 x 100 Mbps
- LED: électricité, réseau, fibre
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
Spécification du commutateur de fibre non géré
| Nom du produit |
Commutateur à fibres industrielles de 10/100 Mbps (1F+6TP) |
| Le numéro de modèle. |
Le numéro d'immatriculation du véhicule doit être indiqué. |
| Port |
Port SFP de 1x 100Mpbs
SM: 1310nm/1550nm, 20km
1490nm/1550nm, 40 à 120 km
MM: 1310nm, 2km; 850nm, 500m
6x10/100M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Largeur de bande du système: 1,4 Gbps (sans embouteillage)
4K
Taille du tampon de paquets: 1,75 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
| Les LED |
Énergie, réseau, fibre |
| Énergie électrique |
Voltage d'entrée: DC 12 à 52 V
Puissance à vide: 5 W
Connexion arrière: support
|
| Environnement |
Température de fonctionnement: -40°75°C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
Émetteur-récepteur: FCC partie 15 sous-partie B classe A, EN 55022 classe A
Le système de gestion de l'environnement (EMS): niveau 3 (ESD), niveau 3 (RS), niveau 3 (EFT), niveau 3 (surge), niveau 3 (CS), niveau 3 (EN)
Le contrôle de la circulation: NEMA-TS2
Vibration: CEI 60068-2-6
La chute libre: CEI 60068-2-32
Le choc: CEI 60068-2-27
Trafic ferroviaire: EN 50121-4
|
| Sécurité |
Marque CE, commerciale
Pour les véhicules à moteur à combustion
|
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 158 x 115 x 60 mm
Méthode de montage: montage sur rail/mur
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Détails de l'emballage du commutateur à fibres industrielles
1Un produit, un manuel d'utilisation et une carte de garantie sont dans une boîte.
2. 20 boîtes sont dans un carton (67*33*47cm)
Application du projet
Questions et réponses sur le commutateur industriel non géré
1Quelle est la puissance d'entrée?
R: Pour les commutateurs non gérés par PoE, il reçoit DC12V~52V, pour les commutateurs gérés par PoE, il reçoit DC48V~57V.
Tous les modèles prennent en charge l'entrée redondante.
2Quel est le budget du POE?
R: La sortie PoE standard est de 30 W par port.
PrenezLe système d'exploitation doit être équipé d'un système de gestion de l'énergie.par exemple, il a 8 ports PoE, donc le budget est de 30W/port*8 ports=240W.
Nous pouvons également prendre en charge la sortie de 60W si nécessaire, veuillez confirmer avec nous.
3Comment puis-je installer l'appareil?
R: Tous les modèles de cette série prennent en charge le montage DIN35/Mural.
Il nécessite des accessoires nécessaires à l'installation tels que des vis, un kit de montage, etc., certains d'entre eux sont inclus dans la boîte d'emballage, d'autres non.
4Votre commutateur prend en charge les transceivers de 155 Mb/s?
R: Oui, la vitesse optique est de 100M/1000M/2500M. Configurez simplement la vitesse de 100M dans l'interface de gestion, les modules mégabits fonctionnent.
