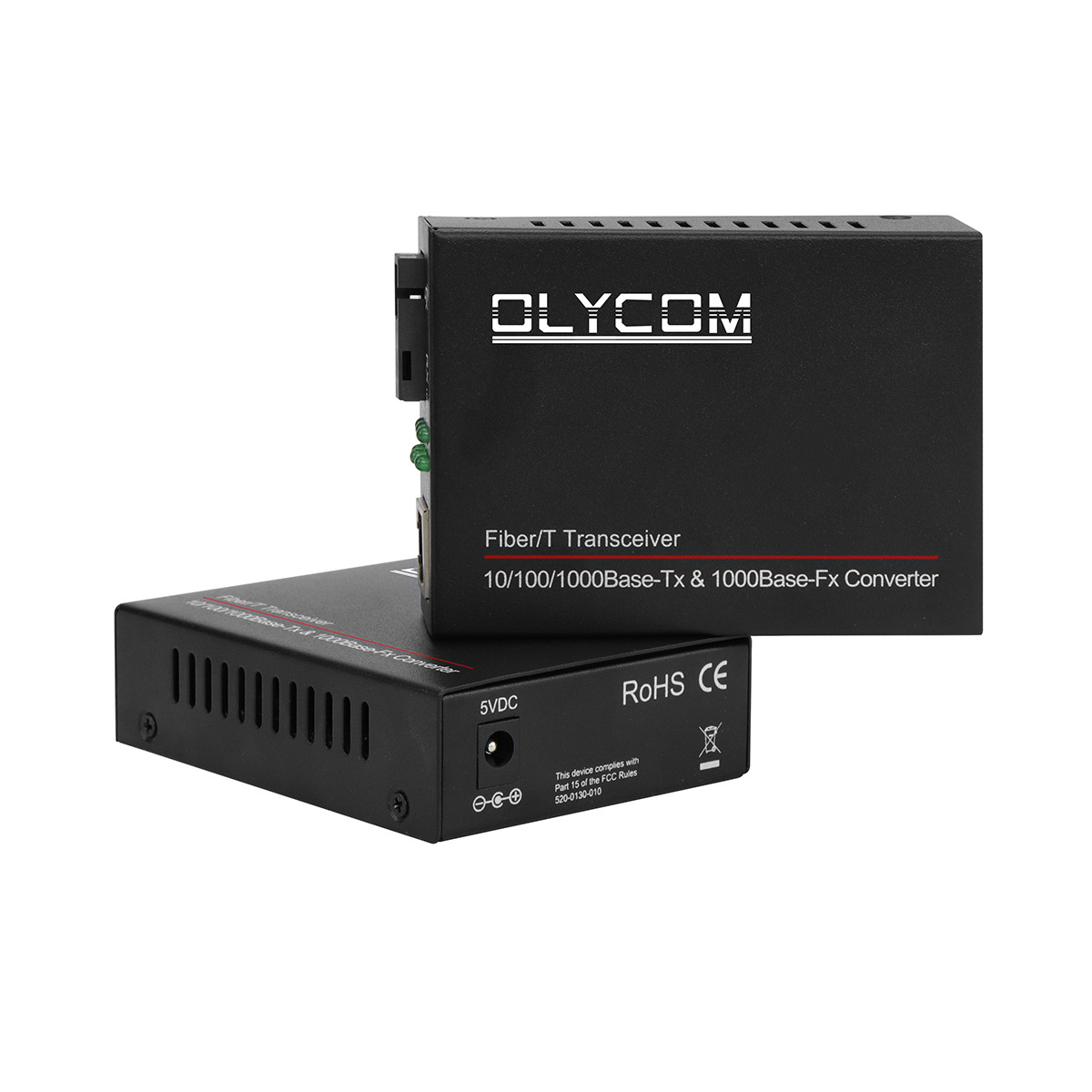

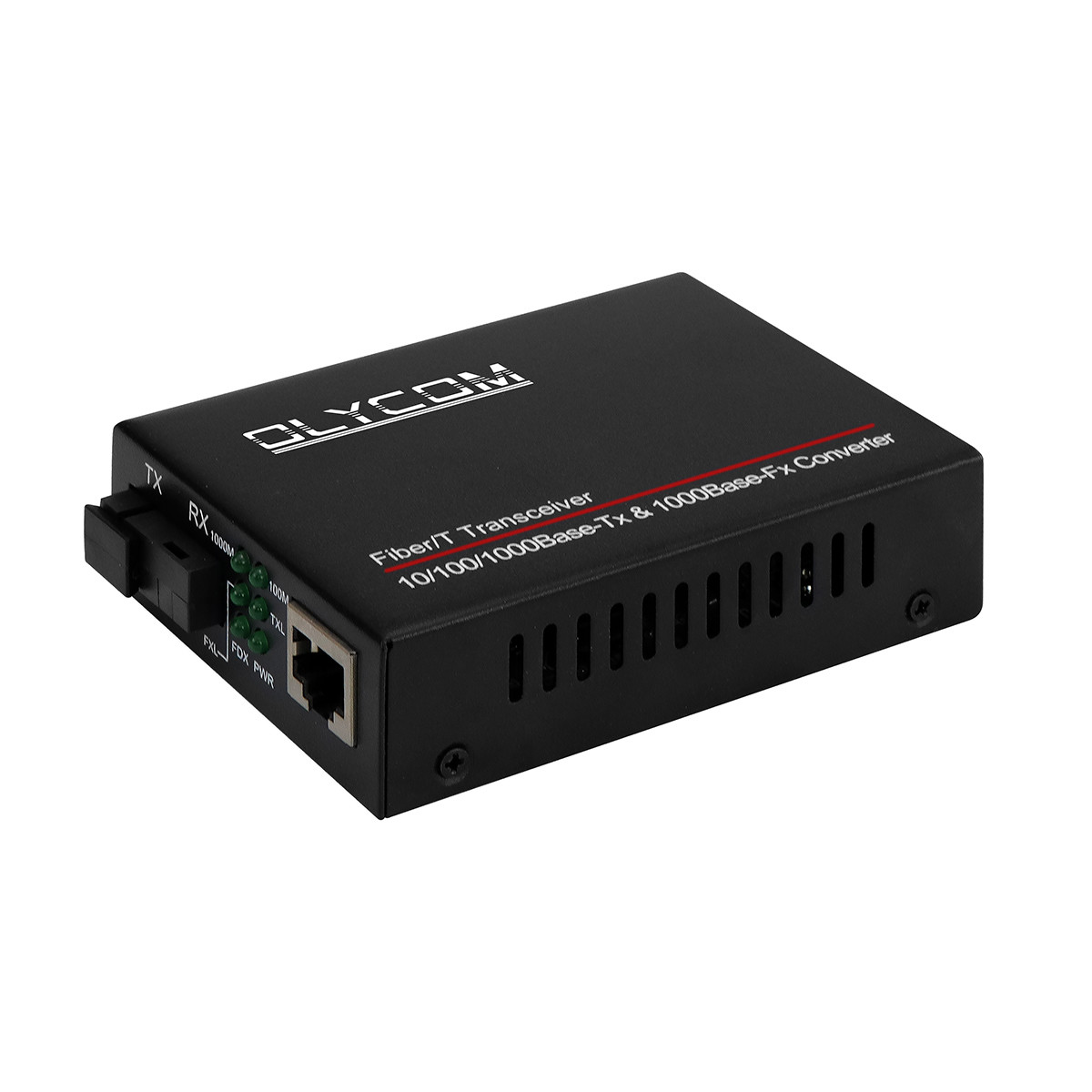

Convertisseur de média fibre Gigabit monocœur WDM
Caractéristiques principales du convertisseur de média WDM
- Multiplexage par répartition en longueur d'onde (WDM), Tx et Rx sur 1 fibre
- Conversion Ethernet 1000BASE-FX FIBRE vers 10/100/1000BASE-T CUIVRE
- Transmission de super paquets de données de 1600 octets
- Contrôle de flux en duplex intégral, contre-pression en semi-duplex

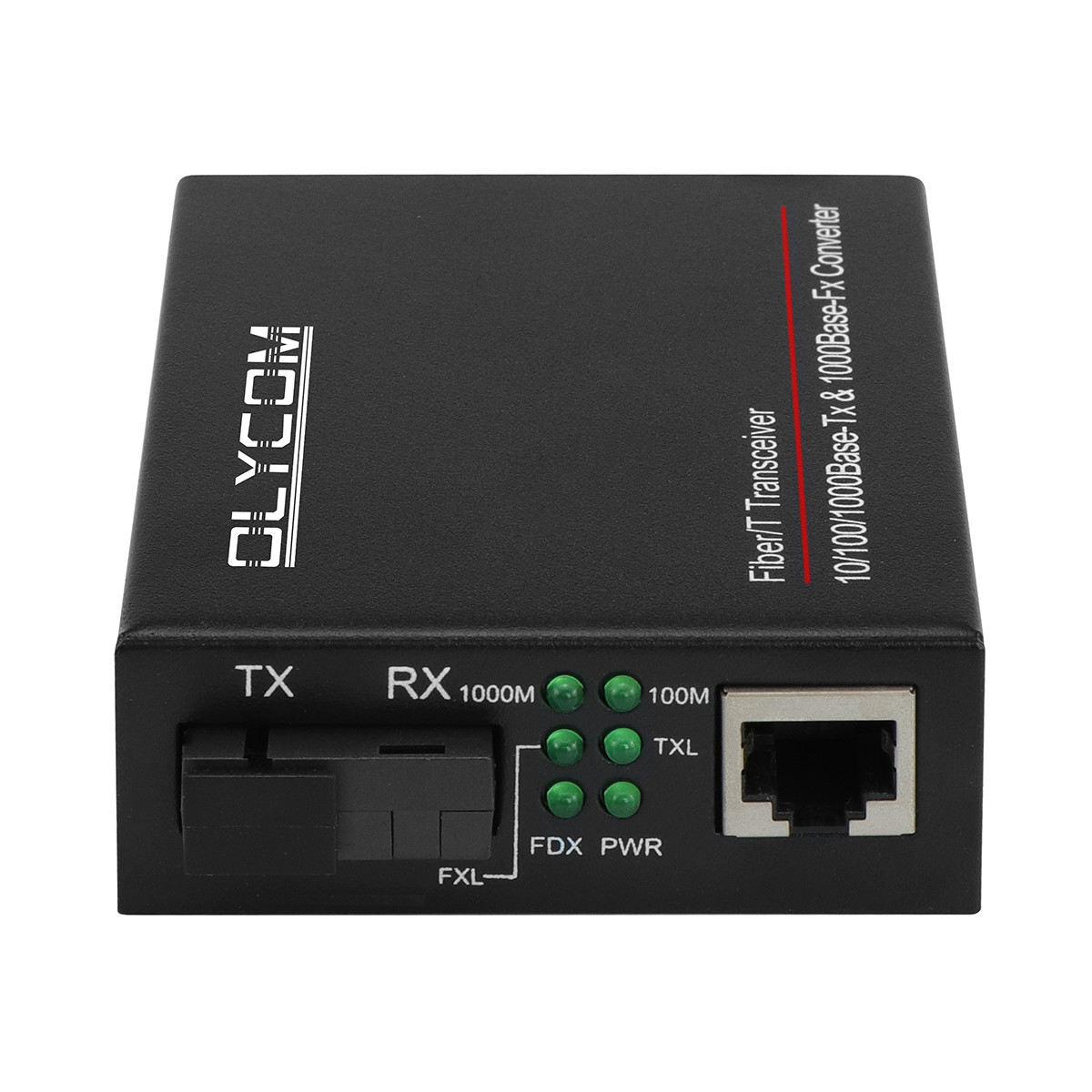

- LEDs entièrement positionnées pour indiquer l'état de l'alimentation et du réseau
- Disponible pour le rack de convertisseurs de média fibre à 16 emplacements
- Transmission sur 1 fibre avec technologie de multiplexage par répartition en longueur d'onde (WDM)
- Utilise la fibre optique pour étendre la portée physique d'une liaison Ethernet typique à 20 km-100 km
- Appliqué dans les écoles, les cybercafés, les bureaux et les réseaux de télécommunication
Paramètres techniques du convertisseur fibre optique
| Standard |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (Contrôle de flux)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Câble STP ou UTP Catégorie 5/5e/6 (Max. 100 m) |
| 1000BASE-FX |
Câble fibre monomode 9/125um (20/40/60/80/100/120 km) |
|
Mode de conversion
Temps de latence
|
Stockage et transfert<10us, direct<0.9us |
| Contrôle de flux |
Contrôle de flux en duplex intégral, contre-pression en semi-duplex |
| Port RJ-45 |
Auto-MDI/MDIX |
| Connecteur fibre |
SC standard, ST/FC en option |
| Longueur d'onde |
1310/1550nm |
| Dimensions |
70 mm (L) x 93 mm (P) x 25 mm (H) |
| Poids |
Poids net : 0,16 kg ; Poids brut : 0,42 kg |
| Tension d'entrée |
DC 5V1A avec adaptateur secteur externe |
| Consommation électrique |
<2.5W |
| MTBF |
50 000 heures |
| BER |
<1> |
| Table d'adresses MAC |
1K |
| Taille du tampon |
128K |
| Température de fonctionnement |
0°C~50°C |
| Température de stockage |
-40°C~70°C |
| Humidité de stockage |
5%~90% sans condensation |
Détails de commande du convertisseur de média commercial
| TA511/2-GE/SC-20 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 20 km, alimentation externe |
| TA511/2-GE/SC-40 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 40 km, alimentation externeou alimentation |
| TA511/2-GE/SC-60 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 60 km, alimentation externe |
| TA511/2-GE/SC-80 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 80 km, alimentation externe |
| TA511/2-GE/SC-100 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 100 km, alimentation externe |
| TA511/2-GE/SC-120 |
10/100/1000M, Autonome, Fibre unique, Monomode, SC, 120 km, alimentation externe |
Dépannage
1. Q : Perte importante de paquets réseau ?
R : (1) Le décalage du mode duplex entre le MC et les autres équipements connectés, tels que switch, routeur
(2) Veuillez vérifier s'il y a un problème avec le câble RJ45 et le connecteur RJ45
(3) Veuillez vérifier si vous utilisez le cordon de raccordement correct et effectuez la connexion correcte
(4) Veuillez vérifier si la perte de liaison fibre dépasse la sensibilité de réception
2. Q : Impossible de communiquer après la connexion du MC ?
R : (1) La connexion fibre est inversée, échangez tous les fibres Tx et Rx
(2) Le port RJ45 n'est pas correctement connecté aux autres équipements (veuillez faire attention à la ligne croisée et
à la ligne droite)
Le port fibre peut également avoir un problème de décalage, par exemple : si le convertisseur de média a une fonction LFP,
lorsque vous connectez le cordon de raccordement fibre avec un cœur APC à le convertisseur de média dont l'émetteur-récepteur a un cœur PC le convertisseur de média ne communiquera pas
Mais si le convertisseur de média n'a pas de fonction LFP, il n'y aura aucun effet
3. Q : Quelles méthodes de test peuvent être appliquées si le convertisseur de média a un problème ?
(1) Test sur site local
Connectez les deux MC avec deux PC et effectuez un test Ping.
Si le Ping ne pose pas de problème, cela signifie que les convertisseurs de média
n'ont pas de problème ; s'il y a un problème de Ping et que l'on peut s'assurer que le convertisseur de média a un problème
(2) Test sur site distant
Connectez les deux convertisseurs de média avec deux PC et effectuez un test Ping. Si le Ping n'est pas correct, vous devez vérifier si la liaison fibre est normale et si la puissance de transmission et de réception du PC est dans la plage appropriée.
S'il n'y a pas de problème avec le test Ping, ce qui montre que la liaison fibre est correcte, vous pouvez juger qu'il y a des problèmes avec le switch
