Convertisseur multimédia en fibre WDM à un seul noyau à gigabit
Caractéristiques clés du convertisseur WDM
- Multiplexage par division de longueur d'onde (WDM), Tx et Rx sur une fibre
- Conversion Ethernet de 1000BASE-FXFIBER à 10/100/1000BASE-T COPPER
- Transmission de paquets de données de 1600 octets
- Contrôle du débit en double complet, demi-repression en double
- LED en pleine position pour indiquer la puissance et l'état du réseau
- Disponible pour le rack de conversion de médias en fibre à 14 fentes
- équipé d'une transmission à 1 fibre avec technologie de multiplexage par division de longueur d'onde (WDM)
- Utiliser la fibre optique pour étendre la plage de distance physique d'une liaison Ethernet typique à 20 km-100 km
- Appliqué dans les écoles, les cyberbars, les bureaux et les réseaux de télécommunications
Paramètres techniques du convertisseur à fibre optique
| La norme |
Les produits qui sont présentés dans le produit doivent être conçus pour être utilisés dans des installations de traitement des données.
Le système de transmission de l'électricité est un système de transmission de l'électricité.
IEEE802.3x (régulation du débit)
Les données sont fournies par les fournisseurs de services.
|
| Le nombre d'équipements utilisés est le suivant: |
Le câble STP ou UTP de catégorie 5/5e/6 (maximum 100 m) |
| Les données de base sont fournies par les autorités compétentes |
9/125um câble à fibre optique à mode unique (20/40/60/80/100/120km) |
|
Mode de conversion
Temps de retard
|
Le dépôt et le transfert < 10 us, le transfert direct < 0,9 us |
| Contrôle du débit |
Contrôle du débit en double complet, demi-repression en double |
| Port RJ-45 |
Automaton MDI/MDIX |
| Connecteur à fibres |
Norme SC, ST/FC facultatif |
| Longueur d'onde |
1310/1550 nm |
| Les dimensions |
Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Le poids |
Poids net: 0,16 kg; poids brut: 0,42 kg |
| Voltage d'entrée |
DC 5V1A avec adaptateur d'alimentation externe |
| Consommation d'électricité |
Pour les appareils à sous-système |
| Résultats de l'enquête |
50, 000 heures |
| RSE |
Le montant de l'aide |
| Tableau des adresses MAC |
1K |
| Taille du tampon |
128K |
| Température de fonctionnement |
0°C à 50°C |
| Température de stockage |
-40°C à 70°C |
| Humidité de stockage |
5% à 90% non condescendants |
Application du convertisseur multimédia non géré
Détails de commande de Commercial Media Converter
| Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les règles en vigueur en ce qui concerne les droits de douane. |
10/100/1000M, autonome, fibre unique, mode unique, SC, 20 km, alimentation externe |
| Pour les produits à base de plantes |
10/100/1000M, indépendant, fibre unique, mode unique, SC, 40km, pwe externeou de fourniture |
| Pour les véhicules à moteur à combustion |
10/100/1000M, autonome, fibre unique, mode unique, SC, 60 km, alimentation externe |
| Pour les véhicules à moteur électrique |
10/100/1000M, autonome, fibre unique, mode unique, SC, 80 km, alimentation externe |
| Pour les véhicules à moteur électrique |
10/100/1000M, autonome, fibre unique, mode unique, SC, 100 km, alimentation externe |
| Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les règles en vigueur. |
10/100/1000M, autonome, fibre unique, mode unique, SC, 120 km, alimentation externe |
Résolution de problèmes
1. Q: Perte sérieuse de paquets réseau?
R: (1) Le décalage du mode duplex entre les MC et autres équipements connectés, tels que commutateur, routeur
(2) S'il vous plaît vérifier s'il y a un problème avec Le câble RJ45 et la prise RJ45
(3) Veuillez vérifier si vous utilisez le bon patch cord. et de faire la bonne connexion
(4) Veuillez vérifier si la perte de liaison de fibre est supérieure la sensibilité de réception
2Q: Il ne peut pas communiquer après MC est connecté?
R: (1) Les connexions de fibres sont opposées, échangez toutes les fibres TX et RX
(2) Le port RJ45 n'est pas correctement connecté à d'autres Les équipements (s'il vous plaît prêter attention à la ligne transversale et
ligne directe)
Le port de fibre peut également avoir le problème de déséquilibre, pour exemple: si le convertisseur multimédia est équipé de la fonction LFP,
lorsque vous connectez le câble de patch de fibre avec le noyau APC à le convertisseur multimédia avec lequel l'émetteur-récepteur est connecté au PC Le convertisseur de médias ne communique pas.
Mais si le convertisseur multimédia est sans fonction LFP, il Il n'y aura aucun effet
3Q: Quelles méthodes d'essais pourraient être appliquées si le Le convertisseur a un problème?
(1) Épreuve au site local
Connectez les deux MC avec deux PC et faites le test Ping.
Si Ping n'est pas un problème, c'est à dire, les convertisseurs de médias
Je n'ai pas de problème, si c'est un problème de ping et que je peux faire Le convertisseur a un problème.
(2) Essai sur site à distance
Connectez les deux convertisseurs multimédias avec deux PC et faire Si Ping n'est pas OK, alors vous devez vérifier si la liaison de fibre est normale et la transmission La puissance de réception et la puissance de PC sont dans la fourchette appropriée.
Si ce n'est pas un problème avec le test Ping, qui montrera le La fibre est bonne, vous pouvez juger qu'il y a des problèmes. avec l'interrupteur

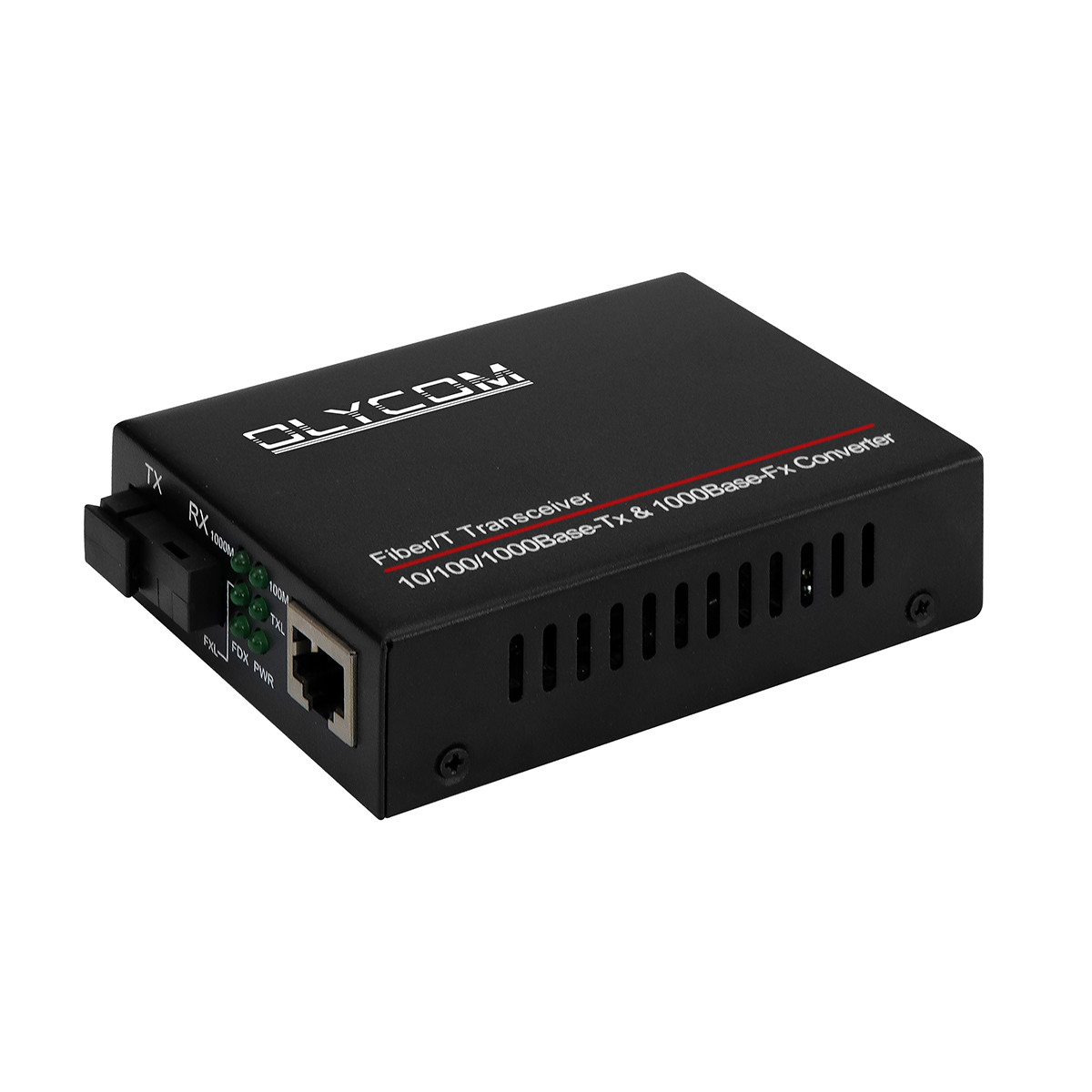

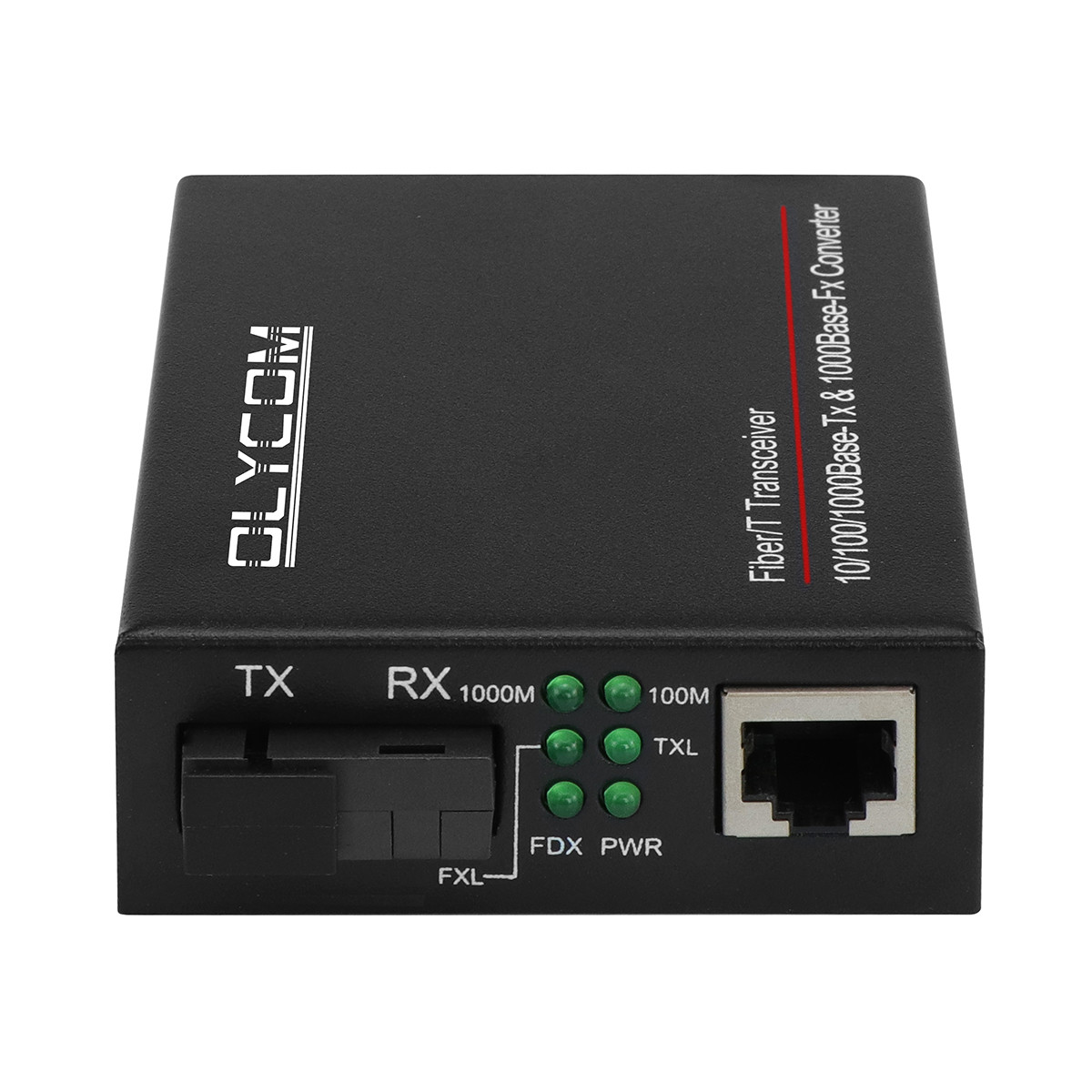

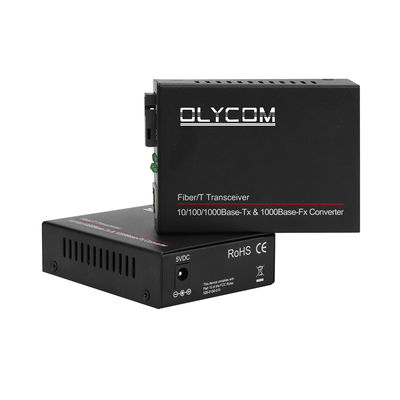

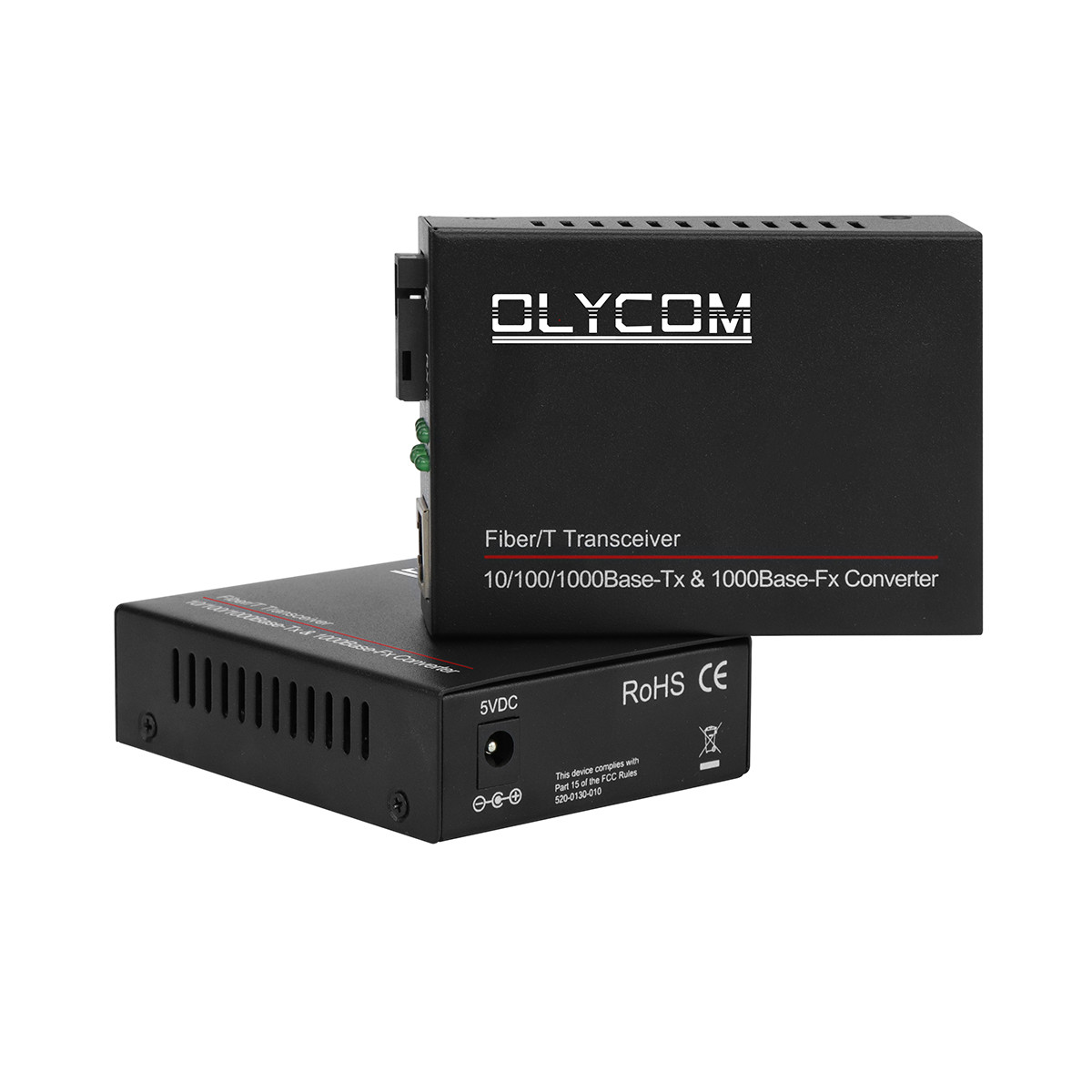

Photos du produit
