Châssis de convertisseur de média fibre optique
Présentation du produit
- Le rack de convertisseurs de média OLYCOM 19'' 2U OM1916 est conçu pour concentrer les modules de convertisseurs de média.
- La conception plug-and-play offre une commodité d'installation maximale.
- Il peut accueillir 16 modules et prend en charge l'installation mixte de modules 100 Mbps et 1000 Mbps.
Caractéristiques

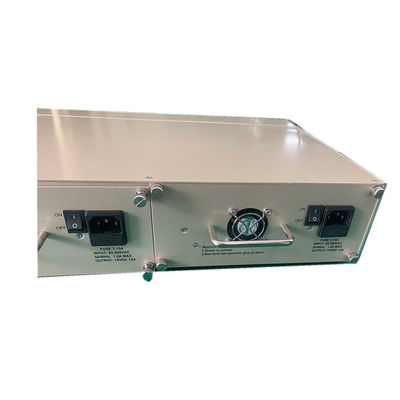

- Double alimentation, disponible en AC 220V ou DC 48V
- Installation mixte de modules 100M et 1000M
- Commodité maximale pour le contrôle centralisé
- Installation facile dans une armoire de taille 19'' 2U
- Supporte la détection de panne d'alimentation CPE à distance
- Fonction D/D pour émetteur-récepteur optique SFP pris en charge
Paramètres techniques
| Emplacements |
16 emplacements |
|
Compatibilité (avec cartes)
|
Cartes de convertisseur de média Ethernet Gigabit série OM320 |
| Cartes de convertisseur de média Ethernet rapide série OM220 |
| Cartes de convertisseur de média WDM série OM520 |
| Cartes de convertisseur de média SFP série OMX30 |
| Prend en charge l'installation mixte |
|
10/100BASE-T
/10/100/1000BASE-T (cartes)
|
Câble STP ou UTP Catégorie 5/5e/6 (max. 100 m) |
|
100BASE-FX
/1000 BASE-FX (cartes)
|
Câble fibre multimode 50/125 µm, 62,5/125 µm (550 m)
Câble fibre monomode 9-125 µm (20/40/60/80/100 km)
|
|
Mode de conversion
Temps de latence (cartes)
|
Store-and-Forward <10 µs
Straight-through <0,9 µs
|
| Contrôle de flux (cartes) |
Contrôle de flux duplex intégral, demi-duplex - contre-pression |
| MTBF (les deux) |
50 000 heures |
| Port RJ-45 |
Auto-MDI/MDIX (cartes) |
| Connecteur fibre |
SC standard, SF/TC en option (cartes) |
| Longueur d'onde |
1310 nm/1550 nm (cartes) |
| Dimensions |
1 emplacement de rack OM1916 (cartes)
485 mm (L) × 320 mm (l) × 90 mm (H) (rack)
|
| Poids |
G.W : 0,112 kg (cartes), G.W : 6,400 kg (rack) |
| Consommation électrique |
<2,5 W (carte et rack) |
| BER |
<1> |
| Température de fonctionnement |
-10℃ ~ +75℃ (rack) |
| Température de stockage |
-45℃ ~ +85℃ |
| Humidité |
5 % ~ 90 % sans condensation (les deux) |
| Table d'adresses MAC |
1K (cartes) |
| Taille du tampon |
1M (cartes) |
| Code article |
| OM1916 |
19 |
16 |
| |
19'' 2U |
16 emplacements |
| 220V |
Double alimentation interne 220V |
| 48V |
Double alimentation interne 48V |
| 220V/48V |
Interne 1 x alimentation 220V + 1 x alimentation 48V |
| FE |
Détection automatique 10/100 Mbps |
| GE |
Détection automatique 10/100/1000 Mbps |
| OM220 |
Cartes de convertisseur de média Ethernet rapide/mégabit |
| OM320 |
Cartes de convertisseur de média Ethernet Gigabit |
| OM520 |
Cartes de convertisseur de média WDM |
| OMX30 |
Cartes de convertisseur de média SFP |
| M,S |
M-Multimode, S-Monomode |
| S,U |
Série WDM, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Type de connecteur fibre |
| 2, 20, 40... |
Chiffres suivant le mode fibre - distance de fonctionnement |
À propos d'OLYCOM
1. Profil de l'entreprise
Fondée en 2003, OLYCOM est un fournisseur de solutions fibre optique et réseau axé sur la technologie, se concentrant sur la fourniture d'une connectivité stable et évolutive pour les clients mondiaux des secteurs industriel, télécom et entreprise.
2. Offres principales
Les produits comprennent des commutateurs Ethernet industriels, des systèmes DWDM, des commutateurs PoE, des convertisseurs de média et des modules optiques, prenant en charge la transmission à haute vitesse, la communication longue distance et l'expansion flexible du réseau.
3. Scénarios d'application
Les solutions sont largement utilisées dans les transports, l'énergie, la fabrication, les centres de données, les systèmes de sécurité et les projets de villes intelligentes où la fiabilité et les performances sont essentielles.
4. Présence mondiale
OLYCOM sert des clients dans plus de 120 pays, travaillant avec des intégrateurs de systèmes, des distributeurs et des opérateurs, s'adaptant aux exigences techniques et de marché diverses.
5. Points forts clés
Développement axé sur l'ingénierie, contrôle qualité strict (ISO9001, CE, FCC, RoHS), services OEM/ODM flexibles et un bon équilibre entre performance et coût.
6. Vision et Valeur
Engagée à permettre une connectivité efficace et fiable, OLYCOM vise à être un partenaire mondial de confiance dans la communication optique et l'infrastructure réseau.
FAQ
1. Combien de modules de convertisseur de média ce châssis peut-il contenir et quels types sont compatibles ?
Le châssis OM1916 fournit 16 emplacements dans un format compact de rack 19 pouces 2U, permettant d'héberger et de gérer jusqu'à 16 modules de convertisseur de média dans une seule unité de votre armoire d'équipement.
Il prend en charge l'installation mixte de modules 100 Mbps et 1000 Mbps dans le même châssis simultanément, y compris les cartes Ethernet rapide série OM220, les cartes Ethernet Gigabit série OM320, les cartes WDM série OM520 et les cartes de convertisseur de média SFP série OMX30. Cette flexibilité vous permet de consolider des convertisseurs de différentes vitesses et types de fibre dans un emplacement géré centralement sans avoir besoin de châssis séparés pour chaque type de module.
La conception de carte plug-and-play permet d'insérer ou de retirer rapidement et facilement les modules sans outils, minimisant le temps d'installation et simplifiant l'expansion ou le remplacement futurs.
2. Quelles options d'alimentation le châssis OM1916 prend-il en charge et y a-t-il une redondance ?
L'OM1916 est équipé de doubles entrées d'alimentation, prenant en charge les sources d'alimentation AC 220V et DC 48V. Cette conception à double entrée offre une redondance d'alimentation, de sorte que si une source d'alimentation tombe en panne ou est interrompue, le châssis continue automatiquement de fonctionner à partir de la source secondaire sans affecter aucun des modules de convertisseur installés.
La compatibilité DC 48V rend également ce châssis directement adapté au déploiement dans les salles de télécommunication et les installations de niveau opérateur où la distribution d'alimentation DC 48V est l'infrastructure standard, éliminant le besoin d'équipements de conversion AC-DC supplémentaires.
Avec un MTBF de 50 000 heures et une consommation électrique totale inférieure à 2,5 W par carte et par rack combinés, l'OM1916 est conçu pour un fonctionnement continu fiable 24h/24 et 7j/7 dans des environnements réseau critiques.
3. Ce châssis prend-il en charge la surveillance à distance des modules connectés et de l'état d'alimentation du CPE ?
Oui. L'OM1916 prend en charge la détection de panne d'alimentation CPE à distance, permettant aux administrateurs réseau de surveiller l'état d'alimentation des équipements clients connectés depuis un emplacement central sans nécessiter d'inspection physique de chaque site distant.
Cette fonctionnalité est particulièrement précieuse dans les environnements WAN de fournisseurs de services et d'entreprises où les convertisseurs de média sont déployés dans des emplacements géographiquement distribués tels que des succursales, des bâtiments distants ou des armoires au niveau de la rue. La détection précoce d'une panne d'alimentation à distance permet aux équipes d'exploitation de réagir de manière proactive avant que les utilisateurs finaux ne soient affectés.
Le châssis prend également en charge la fonction D/D (Dying Gasp) pour les émetteurs-récepteurs optiques SFP compatibles, fournissant une couche supplémentaire de notification de défaut de liaison qui améliore encore la visibilité sur l'état de l'infrastructure réseau fibre globale.
4. Quels types de fibre et quelles distances de transmission sont pris en charge par les cartes de modules compatibles ?
Le châssis OM1916 prend en charge une gamme complète de types de fibre et de distances grâce à ses cartes de modules compatibles, le rendant adaptable à pratiquement toute infrastructure de fibre existante.
Pour la fibre multimode, il prend en charge les câbles de 50/125 µm et 62,5/125 µm sur des distances allant jusqu'à 550 mètres, adaptés aux connexions intra-bâtiment et aux dorsales de campus. Pour la fibre monomode, il prend en charge les câbles de 9/125 µm sur des distances de 20 km, 40 km, 60 km, 80 km et jusqu'à 100 km selon la carte de module sélectionnée, couvrant tout, des liaisons de réseau métropolitain aux connexions longue distance sur de vastes zones géographiques.
Les longueurs d'onde 1310 nm et 1550 nm sont prises en charge sur toute la gamme de cartes, avec SC comme connecteur fibre standard et ST et FC disponibles comme alternatives optionnelles. Le châssis prend également en charge les cartes de modules WDM via la série OM520, permettant le multiplexage par répartition en longueur d'onde pour augmenter la capacité de fibre si nécessaire.
