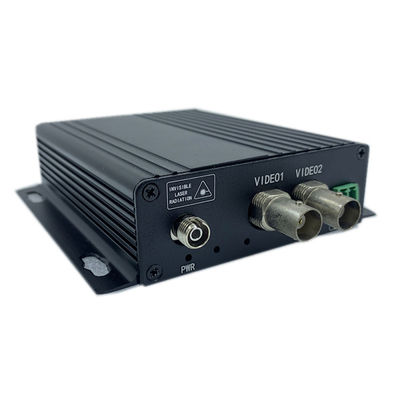

Convertisseur de média fibre optique vidéo AHD CVI TVI RS485
Introduction
Le convertisseur optique numérique vidéo Olycom présente les caractéristiques suivantes
Nom du modèle: OM615-2V↑1D↓WT/R
Fonction: transmettre 2 canaux de signaux vidéo AHD/HDTVI/HDCVI et 1 canal de données RS485 sur fibre optique pour longue distance
Vidéo: 720P, 960P, 1080P adaptatif, max 2MP
Options: contact sec, audio, téléphone et Ethernet signaux
Caractéristiques principales
- Sans délai ni compression
- Faible perte de liaison optique – max 30dB
- Haute fiabilité
- Transmission bi-directionnelle sur 1 fibre avec WDM
-
Boîtier métallique compact et robuste
-
Disponible en version autonome et en châssis rack 3U
Paramètres techniques
| Vidéo |
| Quantité de canaux |
2 canaux, de la caméra au centre de contrôle |
| Amplitude d'entrée/sortie vidéo |
typique 1Vpp (crête à crête), crête 1.2Vpp |
| Impédance d'entrée vidéo |
BNC 75Ω (asymétrique) |
| Échantillonnage numérique |
64MHZ |
| Bande passante numérique |
512MHZ |
| Gain différentiel Phase |
10%-90% APL DG<1% (typique) |
| Largeur de bit vidéo |
8 bits |
| Rapport S/N |
>70dB |
| Interface |
BNC |
| Données RS485 |
| Quantité de canaux |
1 canal, de la salle de contrôle à la caméra |
| Débit de données |
115Kbps
|
| Optique |
| Longueur d'onde |
1310nm/1550nm |
| Puissance de sortie |
-8~3dBm |
| Fibre optique |
Monofibre : 20Km/40km, multimo de : 550m |
| Sensibilité de réception |
-30dBm |
| Interface |
Standard FC, ST/SC en option |
| Électrique. Environnemental. Mécanique |
| Tension de fonctionnement |
DC 5V1A |
| Température de fonctionnement |
-20℃～+70℃ |
| Température de stockage |
-45℃～+85℃ |
| Poids |
0.40kg/pièce (Poids net), 1.26 kg/paire (Poids brut) |
| Dimensions - autonome |
179mm ×128.5mm ×28.5mm |
Application
- Protection de sécurité des autoroutes et système de péage
- Système de surveillance du trafic urbain
- Système de surveillance de bâtiments et de campus
- Gymnase (transmission vidéo et audio en direct)
Détails de commande
| OM615-2V↑1D↓WT/R-FC20 |
2 canaux vidéo Tx, 1 canal données RS485 Rx, monomode, fibre unique, 20Km, connecteur FC |
| OM615-2V↑1D↓MT/R-FC5 |
2 canaux vidéo Tx, 1 canal données RS485 Rx, multimode, fibre unique, 0.5Km, connecteur FC |
Les articles listés ci-dessus sont les plus fréquemment commandés. Veuillez nous contacter pour d'autres configurations.
FAQ
1 Q : Quel est votre délai de livraison ?
R : Il faut généralement 2 à 4 jours ouvrables pour produire, puis expédier les marchandises.
2 Q : Comment allez-vous expédier mes marchandises ?
R : Nous expédierons les marchandises par DHL, UPS ou FEDEX, veuillez vérifier les détails de livraison avec le numéro de suivi.
3 Q : Parlez-moi de votre MOQ
R : Notre MOQ est de 1 pièce/paire basé sur les conditions USD ou EUR.
4 Q : Quelque chose sur les prix.
R : Composants de bonne qualité pour nos produits. Prix bas pour les commandes importantes et répétées.
5. Q : Quelles sont vos conditions de paiement ?
R : Dans la plupart des cas, nous effectuons des virements T/T et le montant total doit être collecté avant l'expédition.
Pour les commandes d'échantillons, nous acceptons les paiements PayPal pour un traitement plus rapide.
Parfois, les paiements Alipay ou WeChat sont acceptables, cela dépend des cas.
6. Combien de canaux vidéo ce convertisseur prend-il en charge et quels formats analogiques HD sont compatibles ?
L'OM615-2V↑1D↓WT/R prend en charge la transmission simultanée de 2 canaux vidéo de la caméra au centre de contrôle sur une seule fibre optique à l'aide de la technologie WDM (Wavelength Division Multiplexing).
Il est entièrement adaptatif aux formats vidéo AHD, HDTVI et HDCVI aux résolutions 720P, 960P et 1080P jusqu'à 2MP, ce qui signifie qu'aucune sélection manuelle du format n'est requise lors de la connexion de caméras de différents fabricants. Le convertisseur reconnaît automatiquement le format du signal entrant et le transmet sans aucune compression ni délai, préservant ainsi la qualité d'image complète sur la liaison fibre.
Cela en fait une solution idéale pour les environnements à caméras mixtes où plusieurs formats analogiques HD sont déployés sur la même infrastructure de surveillance.
7. Puis-je contrôler des caméras PTZ via ce convertisseur, et comment fonctionne le canal de données RS485 ?
Oui. L'OM615-1S3GWT/R comprend 1 canal de transmission de données RS485 fonctionnant dans la direction opposée au signal vidéo, de la salle de contrôle vers l'extrémité de la caméra.
Cette conception bidirectionnelle permet d'envoyer des commandes de contrôle de caméra PTZ sur la même fibre optique qui transporte le signal vidéo, éliminant ainsi le besoin d'un câble de données séparé entre le centre de contrôle et les emplacements des caméras. Le canal RS485 prend en charge des débits de données allant jusqu'à 115Kbps, ce qui est suffisant pour tous les protocoles de contrôle PTZ standard, y compris Pelco-D, Pelco-P et la plupart des protocoles spécifiques aux fabricants.
La vidéo et les données RS485 sont transmises simultanément sur une seule fibre en utilisant les longueurs d'onde 1310nm et 1550nm via WDM, ce qui rend l'installation beaucoup plus simple et plus rentable.
8. Quelle est la distance de transmission maximale et prend-il en charge la fibre monomode et multimode ?
Ce convertisseur prend en charge des configurations de fibre flexibles pour s'adapter à différentes échelles de projet et infrastructures de fibre existantes. Pour les déploiements de fibre monomode, il prend en charge des distances de transmission allant jusqu'à 20 km ou 40 km selon la variante du modèle commandé. Pour les environnements de fibre multimode, il prend en charge des distances allant jusqu'à 550 mètres.
La liaison optique prend en charge un budget de perte maximal de 30 dB, offrant une marge généreuse pour tenir compte des pertes de fibre réelles dues aux connecteurs, épissures et câbles. L'interface standard est FC, avec des options de connecteur SC et ST également disponibles sur demande.
Lors de votre commande, veuillez spécifier la distance et le type de fibre requis afin que nous puissions confirmer la variante de modèle correcte, car les versions monomode et multimode sont commandées séparément.
9. Quelles sont les applications typiques de ce convertisseur fibre vidéo ?
L'OM615-2V↑1D↓WT/R est spécifiquement conçu pour les projets de surveillance et de contrôle professionnels où la vidéo analogique HD doit être transmise de manière fiable sur de longues distances sans dégradation du signal.
Les environnements de déploiement typiques comprennent les systèmes de sécurité des autoroutes et les systèmes de péage, les réseaux de surveillance du trafic urbain, les installations de surveillance de bâtiments et de campus, et la transmission vidéo en direct dans les gymnases et les grandes salles. Il convient également aux projets gouvernementaux, aux autorités de transport et de sécurité publique où un fonctionnement continu 24h/24 et 7j/7 et l'intégrité du signal sont des exigences critiques.
Le convertisseur est disponible en configurations autonomes et en châssis rack 3U, ce qui le rend adaptable aux petites installations sur site unique et aux grands centres de surveillance centralisés abritant plusieurs liaisons fibre.
