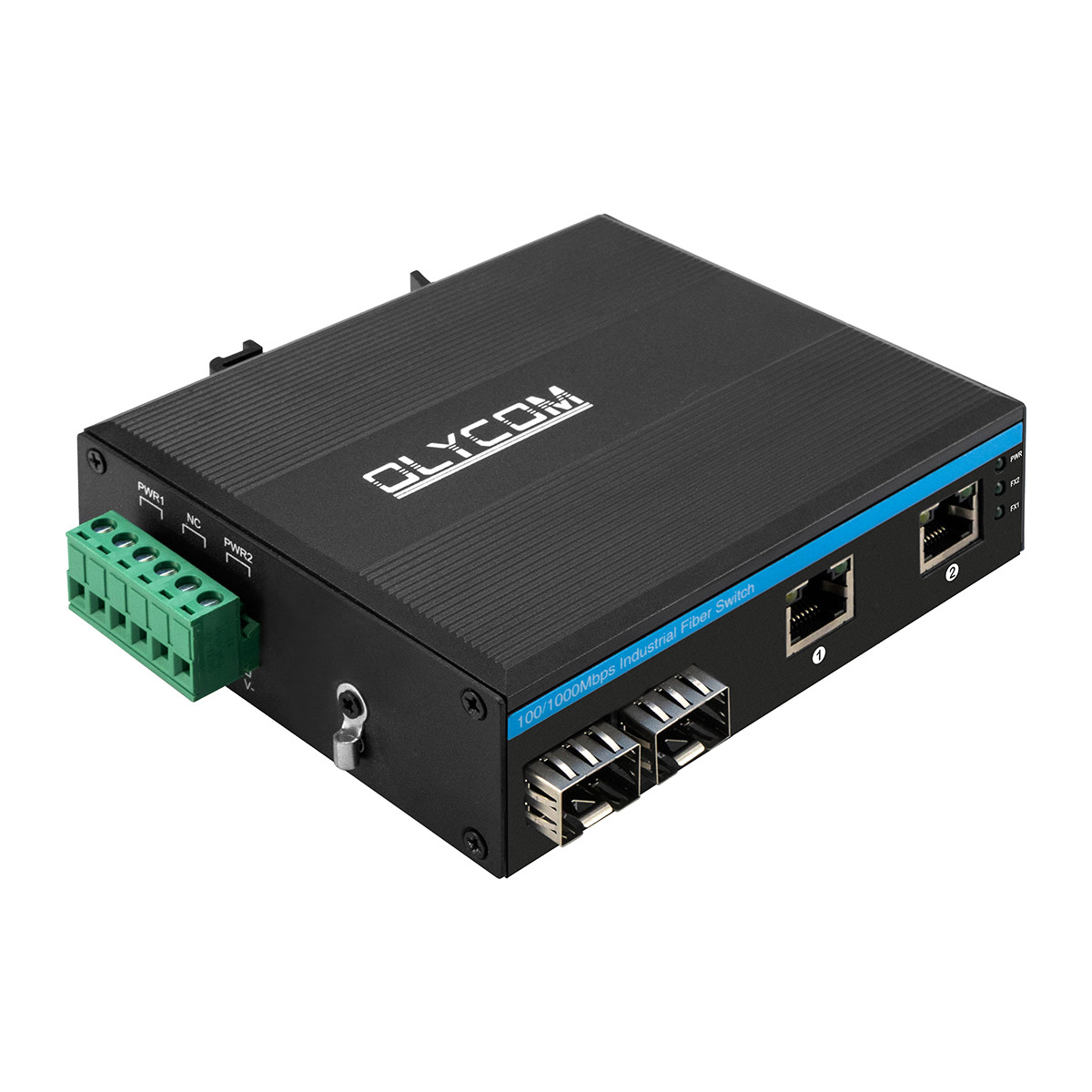

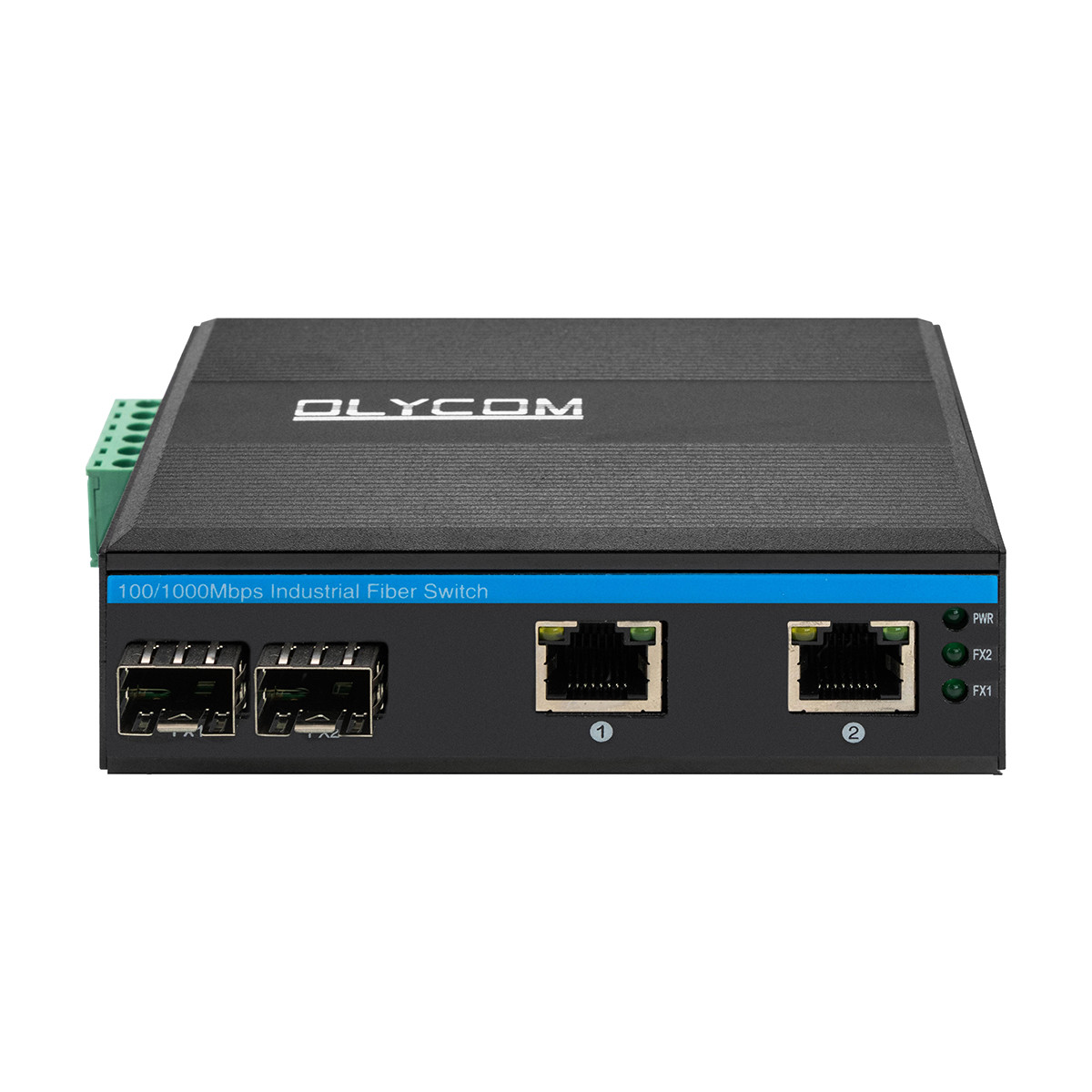

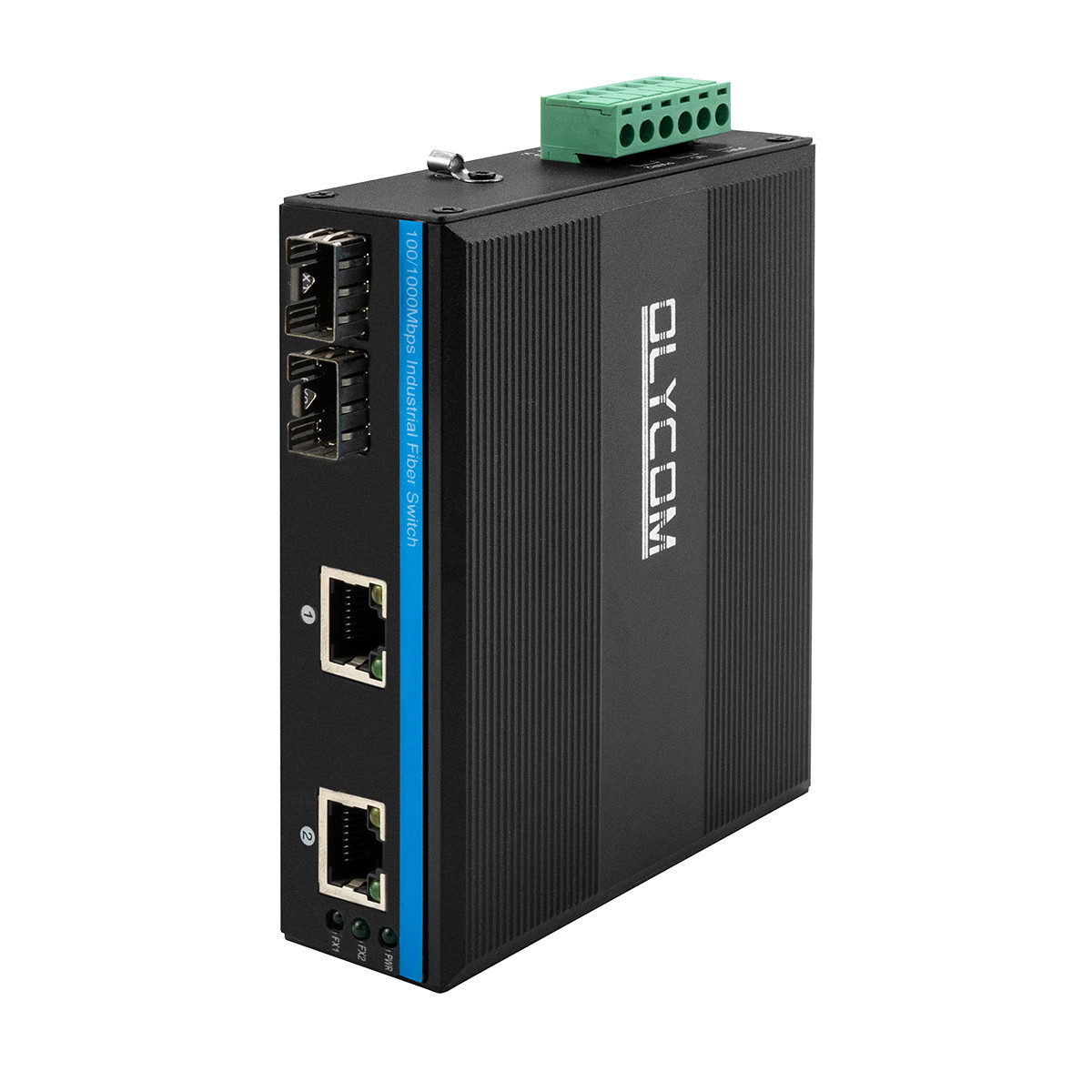

Mini Switch Fibre Industriel Gigabit 4 Ports en Métal
Spécifications du Switch Ethernet Gigabit
| Nom du produit |
Switch Fibre Industriel 10/100/1000Mbps (2F+2TP) |
| Numéro de modèle |
IM-FS220GE |
| Ports |
2x100/1000M Fibre SFP
SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km
MM : 1310nm, 2Km ; 850nm, 500 mètres
2x10/100/1000M UTP RJ45 (Support de la détection automatique MDI/MDIX)

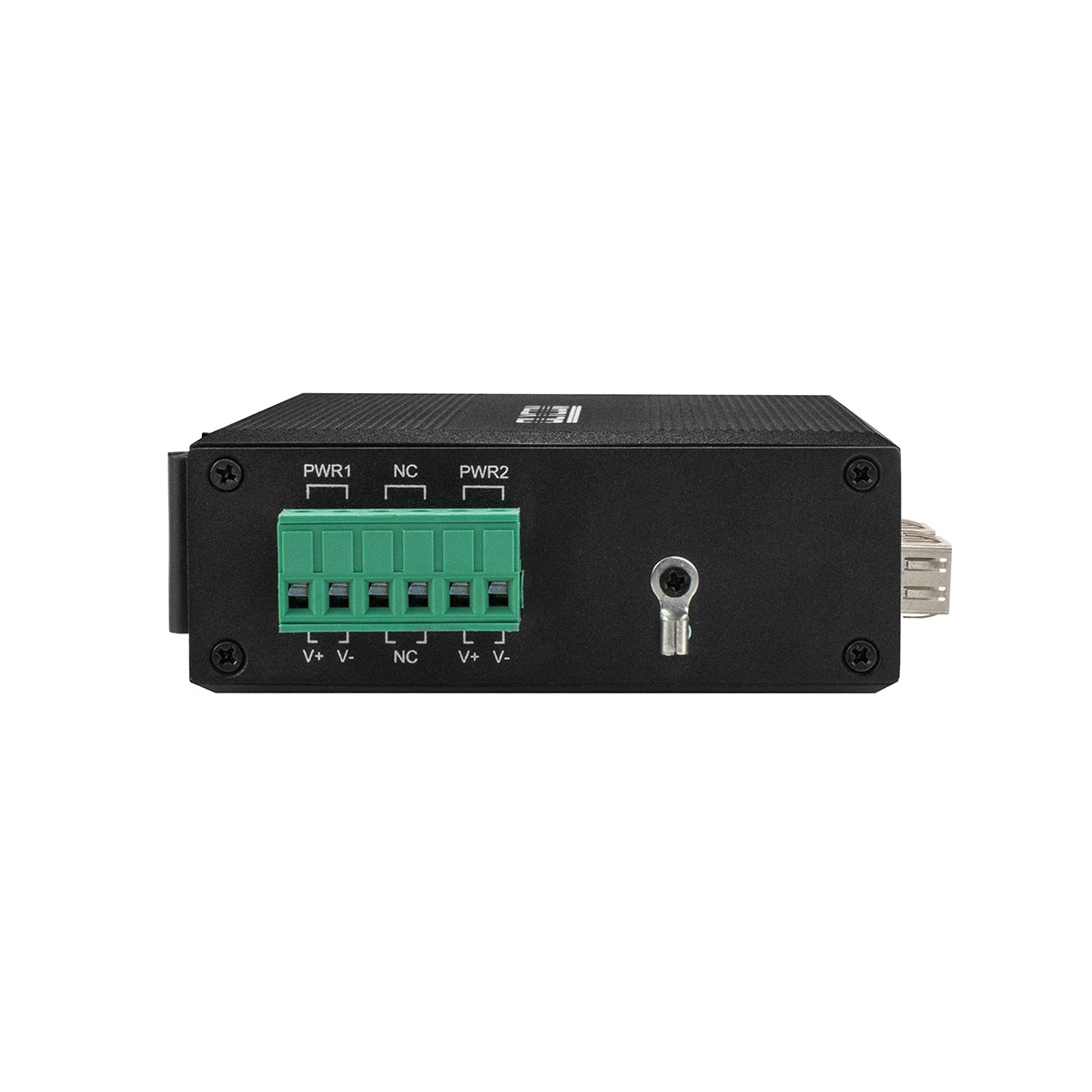

1xBornier d'alimentation à 6 broches
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10us
Bande passante système : 8 Gbit/s (sans congestion)
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil Non-PoE
Vert cuivre : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbps
Clignotant : en transmission
Éteint : Déconnecté ou la vitesse de fonctionnement est de 10/100 Mbps
|
| Consommation d'énergie |
Pleine charge ≤5W |
| Alimentation |
Entrée DC12V~DC52V redondante, typiquement DC12V/DC24V/DC48V
Connexion inversée : prise en charge
|
| Environnement |
Température de fonctionnement : -40°C～75°C
Température de stockage : -40°C～85°C
Humidité de fonctionnement : 10%～90%, sans condensation
Humidité de stockage : 10%～95%, sans condensation
|
| Normes industrielles |
ESD : IEC61000-4-2, ±15KV air, ±6KV contact
EFT : IEC61000-4-4, Général ±6KV
Surtension : IEC61000-4-5, Différentiel ±2KV, Commun ±6KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Boîtier : Boîtier en métal ondulé, niveau IP40
Dimensions : 114*93*35mm
Méthode de montage : Montage sur rail DIN/Mur
Poids : 0,35Kg/0,45Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Principales caractéristiques du Switch à fibre optique
- 2 ports fibre SFP 100/1000 Mbps à détection automatique
- 2x10/100/1000Mbps RJ45 à détection automatique
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Support Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme à la norme IEEE 802.3 10Base-T et IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Conforme aux normes FCC et CE
- Un mécanisme de commutation de type store-and-forward
- Température de l'environnement de fonctionnement : -40°C～75°C
C'est une solution idéale pour la vidéosurveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de l'alimentation, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Accessoires du Switch réseau industriel
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC12V1.67A |
AC220V vers DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V vers DC24V1A, -30℃～70℃ |
Emballage
- 1* Switch fibre Gigabit 4 ports (SANS adaptateur secteur et émetteur-récepteur SFP),
- 1* Manuel du produit,
- 1* Carte de garantie avec remplacement sous 1 an et 3 ans de réparation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 11,4*9,3*3,5cm
Taille de la boîte intérieure : 23*16,5*5,8cm
Poids du produit : 0,35Kg
Poids de l'emballage : 0,45Kg
Taille de la boîte principale : 67*33*47cm
Quantité d'emballage : 40 pièces
Poids de l'emballage : 20Kg
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Les ports fibre prennent en charge les modules optiques 100M ou 1G, plug-and-play, aucune configuration supplémentaire n'est nécessaire
Les ports cuivre sont auto-adaptatifs 10/100/1000M
4, Est-il géré ?
Olycom : Non
Il est simplement plug-and-play, mais nous avons un modèle géré (IM-FS220GM)
