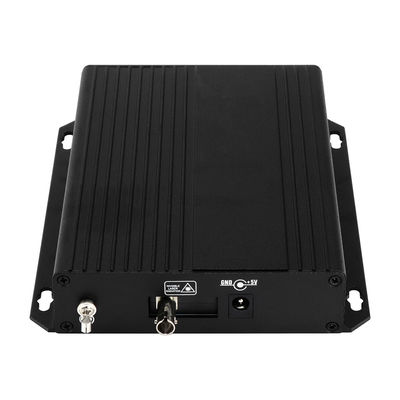

Convertisseur vidéo bidirectionnel analogique BNC CCTV, audio bidirectionnel, fibre optique
Introduction
nom du modèle: OM610-2V2D2AWT/R, il est possible d'écrire votre nom de modèle
fonction de base: extenseur vidéo données audio sur fibre
catégorie: Convertisseur optique vidéo
application: vidéosurveillance CCTV, projets gouvernementaux et environnementaux médicaux
- extension de 30 km sur fibre monomode
- Connecteur ST
-
Boîtier métallique robuste
-
Sans EMI, RFI et boucle de masse
- Niveau de quantification élevé de 8 bits
-
Disponible en systèmes autonomes et en systèmes rack 19 pouces 3U
-
Faible perte de liaison optique – max 30 dB
-
Plug-and-play à chaud avec alimentation à découpage
Spécification
| Optique |
| Longueur d'onde |
1310nm/1550nm |
| Puissance de sortie |
-8~3dBm |
| Fibre optique |
Monomode (9/125um) 20Km à 80Km
Multimode (50/125um) 1Km, (62.5/125um) 500m
|
| Sensibilité de réception |
-30dBm |
| Interface |
ST |
| Vidéo |
| Bande passante |
8MHZ |
| Systèmes compatibles |
NTSC/PAL/SECAM |
| Impédance/Tension |
BNC 75Ω (asymétrique) / 2.0Vp-p |
| Gain différentiel |
< ±1% |
| Phase différentielle |
< ±1 |
| Rapport S/N |
>60dB(pondéré)(8 bits) |
| Interface |
BNC |
| Données |
| Protocole de données |
RS232, RS422, RS485, Manchester, données BIPHASE |
| Bande passante |
0~300kbps |
| Taux d'erreur |
10-9 |
| Interface |
Borne Phoenix |
| Audio |
| Impédance / Tension |
600ohm(asymétrique) / 2.0Vp-p |
| Réponse en fréquence |
10~20kHz |
| Distorsion harmonique totale |
<0.05% |
| Phase différentielle |
< ±1 |
| Rapport S/N |
>95dB(pondéré) |
| Interface |
Borne Phoenix |
| Taux d'échantillonnage |
48k Hz |
| Résolution |
16 bits |
| Châssis et cartes |
| Quantité d'emplacements de châssis |
18 emplacements |
| Compatibilité (avec cartes) |
cartes 1~4 canaux (18 pièces); cartes 8 canaux (9 pièces) |
| Flexibilité |
Prend en charge l'installation mixte de différentes configurations |
| Cartes |
En PCB 4 canaux (153x100x10mm) ou taille de PCB 8 canaux (153x100x25mm)
les configurations qui nécessitent une plus grande taille ne peuvent pas être utilisées avec ce système
|
| Électrique. Environnemental. Mécanique |
| Tension de fonctionnement |
Autonome: 220VAC à 5V/12VDC, Rack: double 220V/-48V AC
Carte: alimentée par le châssis
|
| Température de fonctionnement |
-35℃~+75℃ |
| Température de stockage |
-45℃~+85℃ |
| Humidité |
0~95% sans condensation |
| Dimensions et poids |
Autonome et carte: dépend des différentes configurations, Châssis: 19 pouces 3U |
Application
- Système de surveillance de bâtiments et de campus
- Défense frontalière, défense nationalesurveillance
- Système de surveillance de ville sûre
Options de commande
| OM610-4EWT/R |
4 canaux Ethernet 10/100M |
| OM610-4P2D↓WT/R |
4 canaux téléphone + 2 canaux données RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4 canaux vidéo Tx + 1 canal données RS485 Rx + 4 canaux Ethernet 10/100M |
| OM610-4V↑1D↓4PWT/R |
4 canaux vidéo Tx + 1 canal données RS485 Rx + 4 canaux téléphone |
| OM610-4V↑12D↓WT/R |
4 canaux vidéo Tx + 12 canaux données RS485 Rx |
| OM610-2D↓8PWT/R |
2 canaux données RS485 Rx + 8 canaux téléphone |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1 canal vidéo bidirectionnel + 1 canal données RS485 bidirectionnel + 1 canal audio bidirectionnel + 1 canal fermeture de contact bidirectionnelle |
| OM610-2D↑↓4A↑↓1E WT/R |
4 canaux audio bidirectionnels + 2 canaux données RS485 bidirectionnels + 1 canal Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1 canal vidéo Tx + 2 canaux données RS485 bidirectionnels + 3 canaux audio Tx + 1 canal fermeture de contact bidirectionnelle |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4 canaux vidéo Tx + 2 canaux données RS485 Rx + 2 canaux audio Tx + 1 canal Ethernet 10/100M + 1 canal téléphone + 2 canaux fermeture de contact Tx |

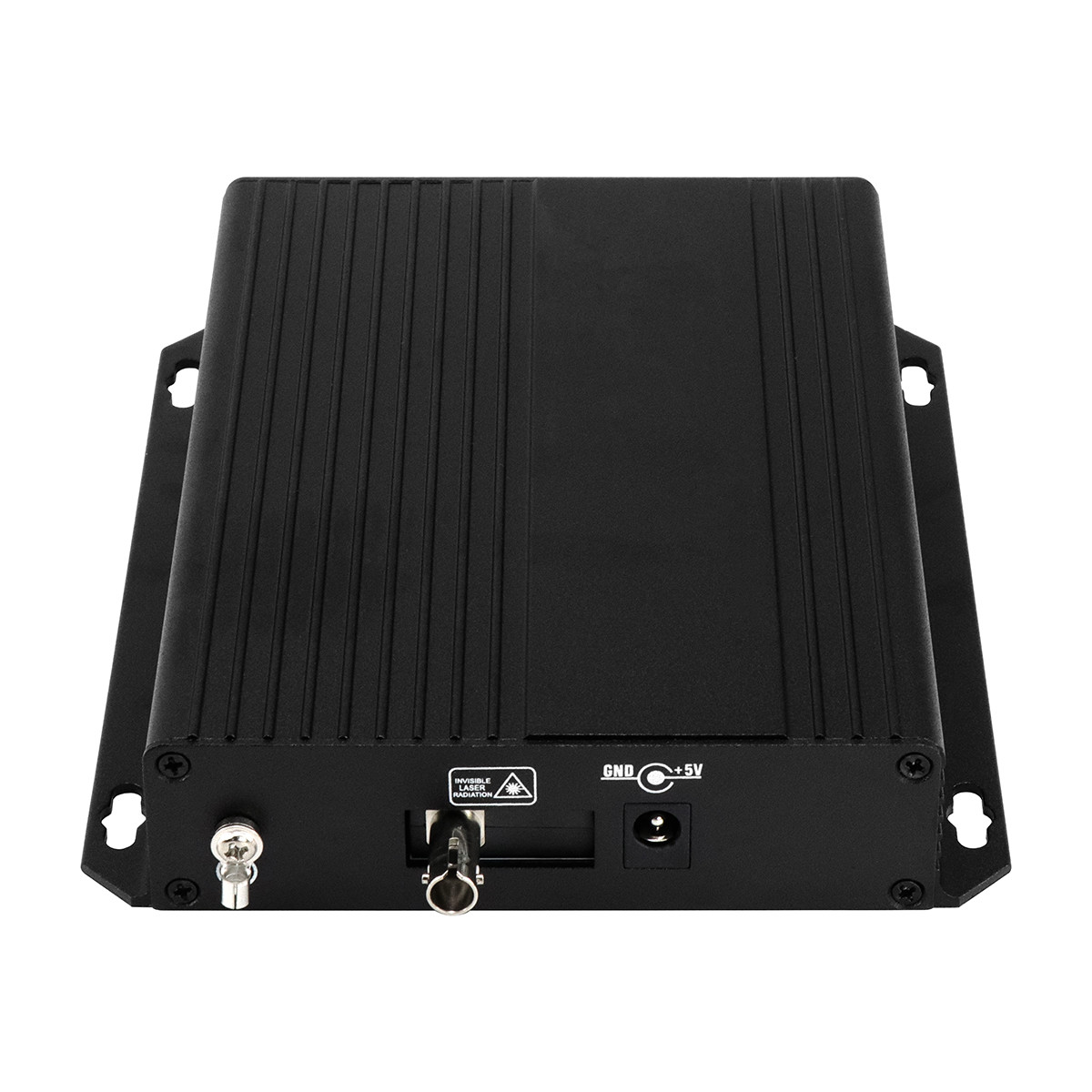

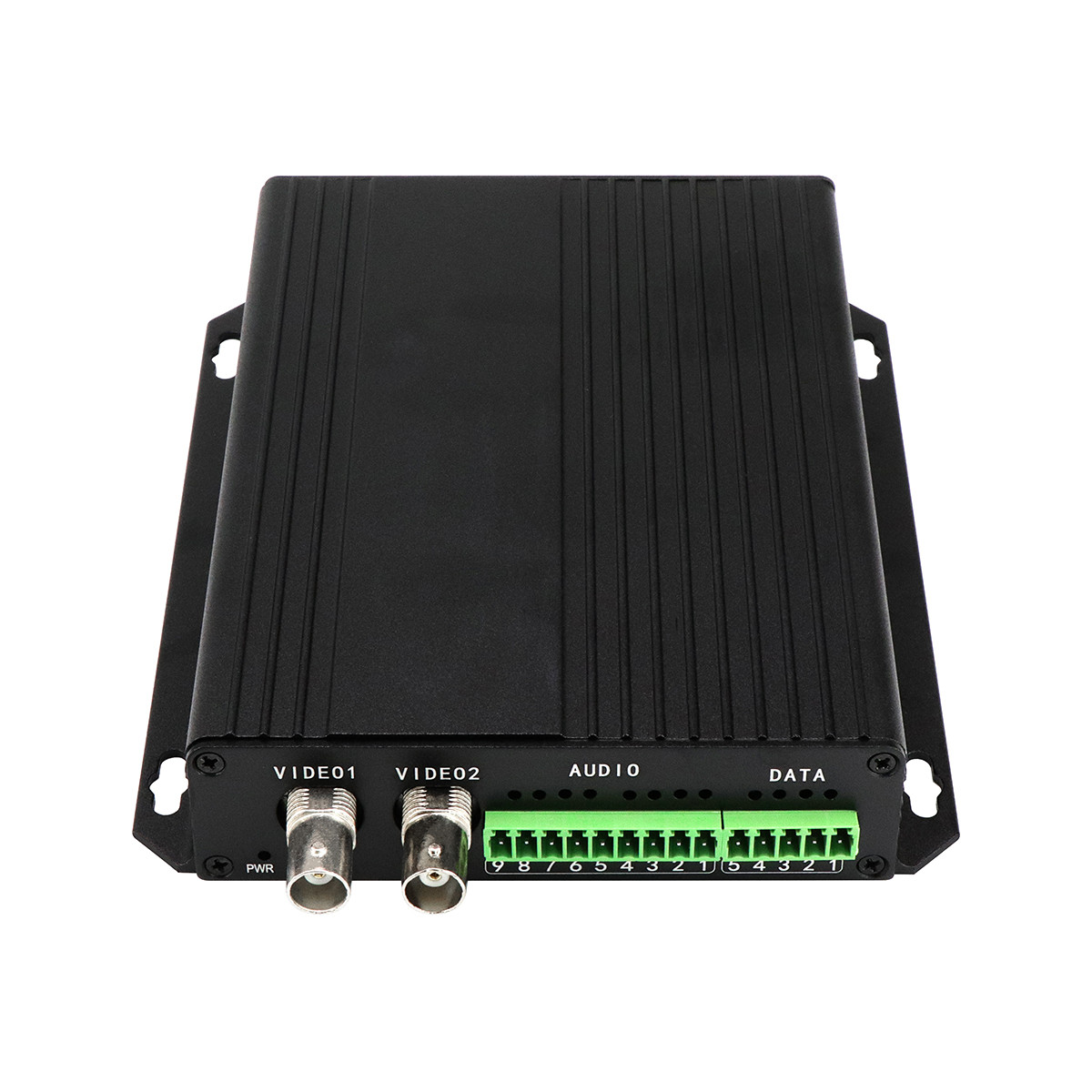

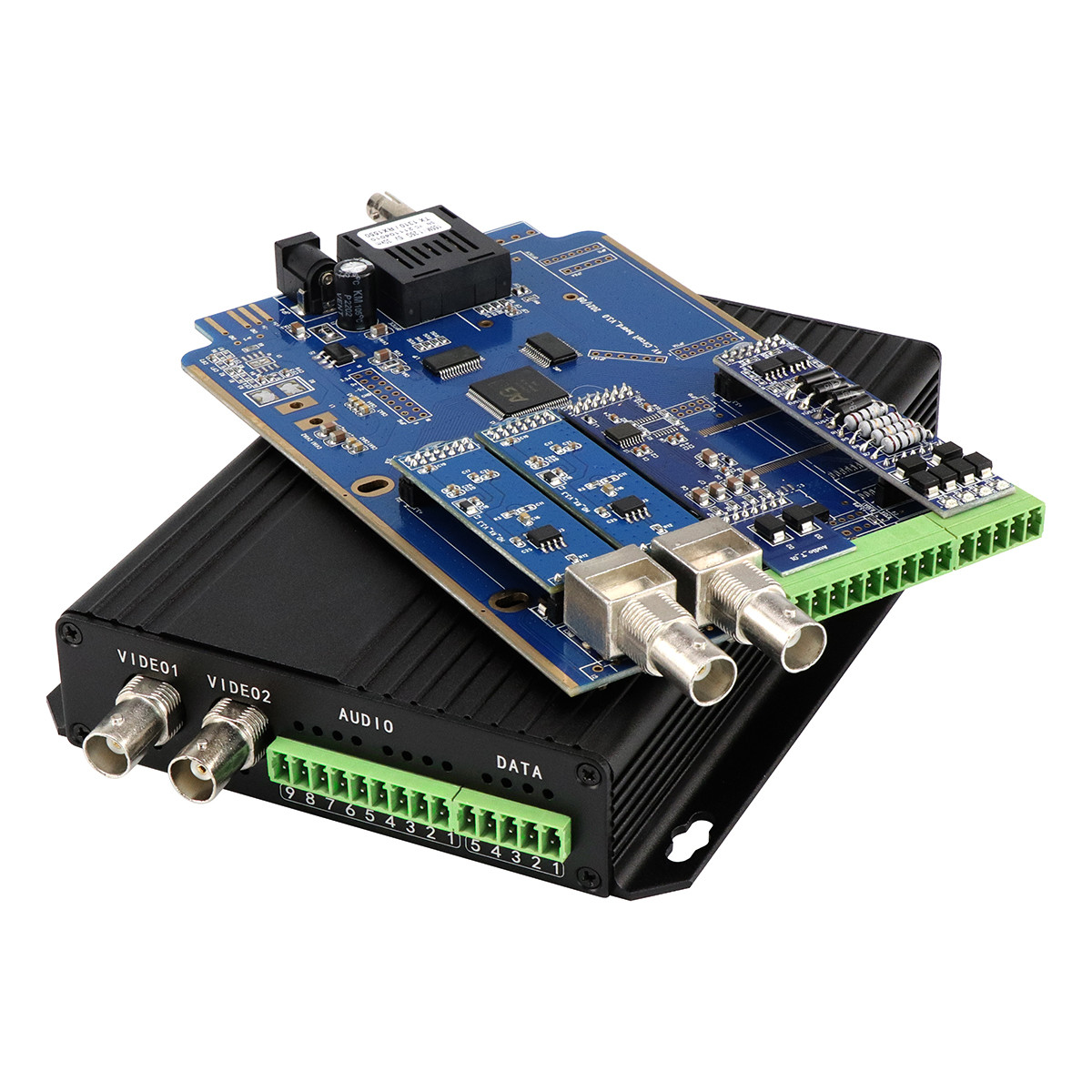

Images réelles
Boîte d'emballage
