Commutateur PoE Gigabit Ethernet géré L2 8 ports
Principales caractéristiques du commutateur PoE Olycom
- 8*10/100/1000Base-T RJ45 PoE, 2*1000/2500Base-X slots SFP
- Alimentation redondante 44-57V avec protection contre l'inversion de polarité/la surintensité
- Conforme aux normes IEEE802.3af PoE et IEEE802.3at PoE+
- VLAN/Classification VLAN/QinQ/STP, RSTP, MSTP
- Mise en miroir des ports/DHCP/Multicast/ACL/IGMP/QoS/LLDP/802.1X/Dying Gasp/SFP DDM
- Gestion IPV6/Gestion PoE/Web/SNMP/Telnet/TFTP/Mise à niveau Web
- Prise en charge du protocole G.8032 ERPS, temps de récupération ≤20ms

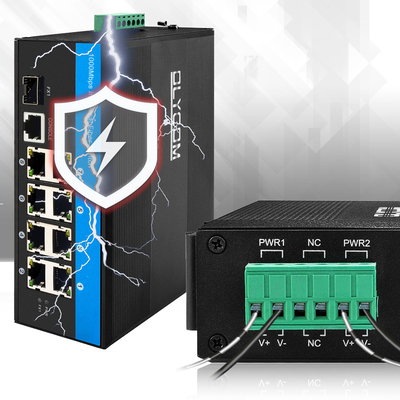

- Prise en charge de la protection contre les surtensions 6KV et ESD : Air-15kV, Contact-8kV Protection

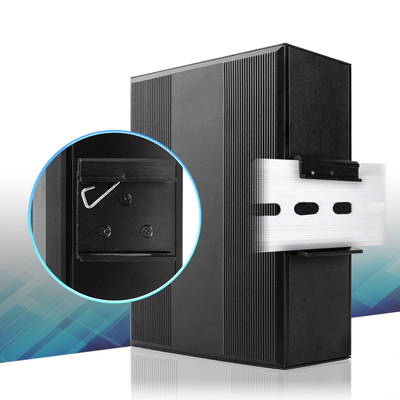

- Conception matérielle IP40 sans ventilateur et sur rail DIN
- Température de fonctionnement : -40℃~+75℃
Avec les fonctionnalités ci-dessus, il s'agit d'une solution idéale pour la vidéosurveillance IP, l'énergie éolienne, l'électricité, l'automatisation d'assemblage, le PIS de métro, le SCADA d'alimentation, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Données techniques du commutateur géré L2
| Nom du produit |
Commutateur Ethernet industriel géré Layer 2+ à débit hybride 10 ports avec PoE |
| Numéro de modèle |
IM-FP188GW |
| Port |
2*100/1000/2500Mpbs ports SFP
SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km
MM : 1310nm, 2 km ; 850nm, 500 mètres
8*10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
| Protocole |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10us
Bande passante du système : 26 Gbit/s (sans congestion du trafic)
Taille DRAM : 128 M
Taille Flash : 16 M
Taille du tampon de paquets : 4 Mo
ID VLAND : 4096
Taille de la table d'adresses MAC : 8 K
Trame Jumbo : 9,6 Ko
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
| LED |
Alimentation, réseau, fibre
PWR : Alimentation
Orange : Liaison/ACT
Vert : vitesse réseau 1000 M (éteint lorsqu'elle est de 100 Mb/s)
Fibre : FX1
|
| Alimentation |
Tension d'entrée : 48 V (max. 52 V)
Tension de sortie PoE : 48 V
Puissance de sortie PoE unique : 30 W (port 1~8)
Budget max. : 240 W
Connexion inversée : prise en charge
Distance PoE : 100 mètres
|
| Câblage PoE |
PoE af/at : 1/2 (V+), 3/6 (V-) |
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : CEI61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI61000-4-4, Général ±6 KV
Surtension : CEI61000-4-5, Différentiel ±2 KV, Commun±6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau IP40
Dimension : 158*115*60 mm
Méthode de montage : rail DIN/montage mural
Poids : 0,75 Kg/0,9 Kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Interface graphique Web
Fonctionnalités logicielles
- Prise en charge du diagnostic des câbles et peut localiser le point de défaillance
- Prise en charge de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimise la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Prise en charge de QoS, QoS de classification de transport, CoS, contrôle de la bande passante (direction d'entrée/de sortie), suppression des tempêtes, services différenciés
- Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, IP subnet VLAN, Protocol VLAN, conversion VLAN, MVR
- Prise en charge de l'agrégation de liens LACP IEEE802.3ad dynamique, agrégation de liens statique
- Prise en charge de IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Prise en charge du rapport d'agent IGMP, MLD snooping
- Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client/Relay/Snooping/Snooping option 82/Relay option 82 DHCP
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Application
- Tout réseau utilisant un mélange de cuivre et de fibre
- Connectivité et communication IP
- Système de vidéosurveillance tel qu'une caméra réseau, contrôle d'accès
Schéma mécanique

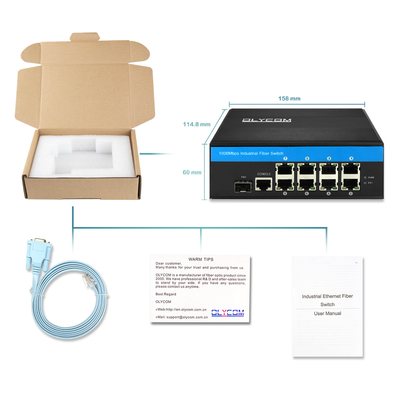

Liste de colisage
- 1 commutateur
- 1 cintre mural, 1 manuel d'utilisation
- 1 câble console
- 1 carte de garantie
| Module fibre industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC48V2.5A |
AC220V à DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V à DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V à DC48V10A, -40℃～70℃ |
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Vitesse
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM comme le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Pour les ports LAN, ils sont à détection automatique 10/100/1000M
Pour les ports fibre, veuillez configurer la vitesse de 100 Mbit/s via l'interface graphique Web ou CLI
4, Puis-je désactiver la fonction PoE pour certains ports si nécessaire ?
R : Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
Veuillez simplement définir l'état PoE via l'interface graphique Web ou CLI
5, Faites-vous du SKD/CKD ?
R : Oui
En tant qu'usine, nous avons traité cela à plusieurs reprises.
