Olycom durci 2.5G couche 2 commutateur optique en fibre optique PoE géré
Principales caractéristiques du commutateur à fibre 2.5G

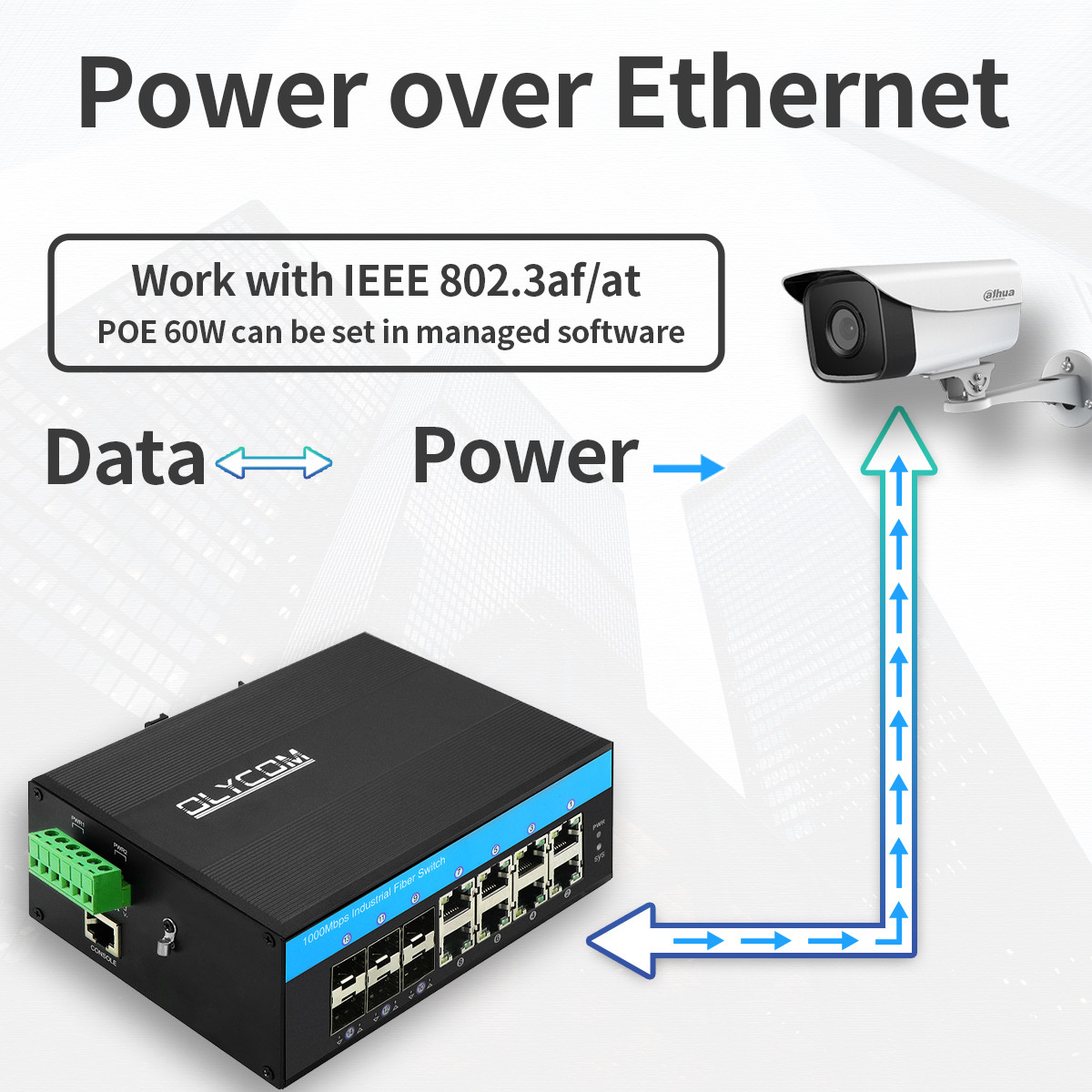

- Supporter la puissance sur les caméras IP PoE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet
- IEEE 802.3af/à alimentation sur 1 ~ 8 ports RJ45
- 8 ports RJ45 à détection automatique
- Port de fibre optique SFP 8 x 100/1000/2500Mbps

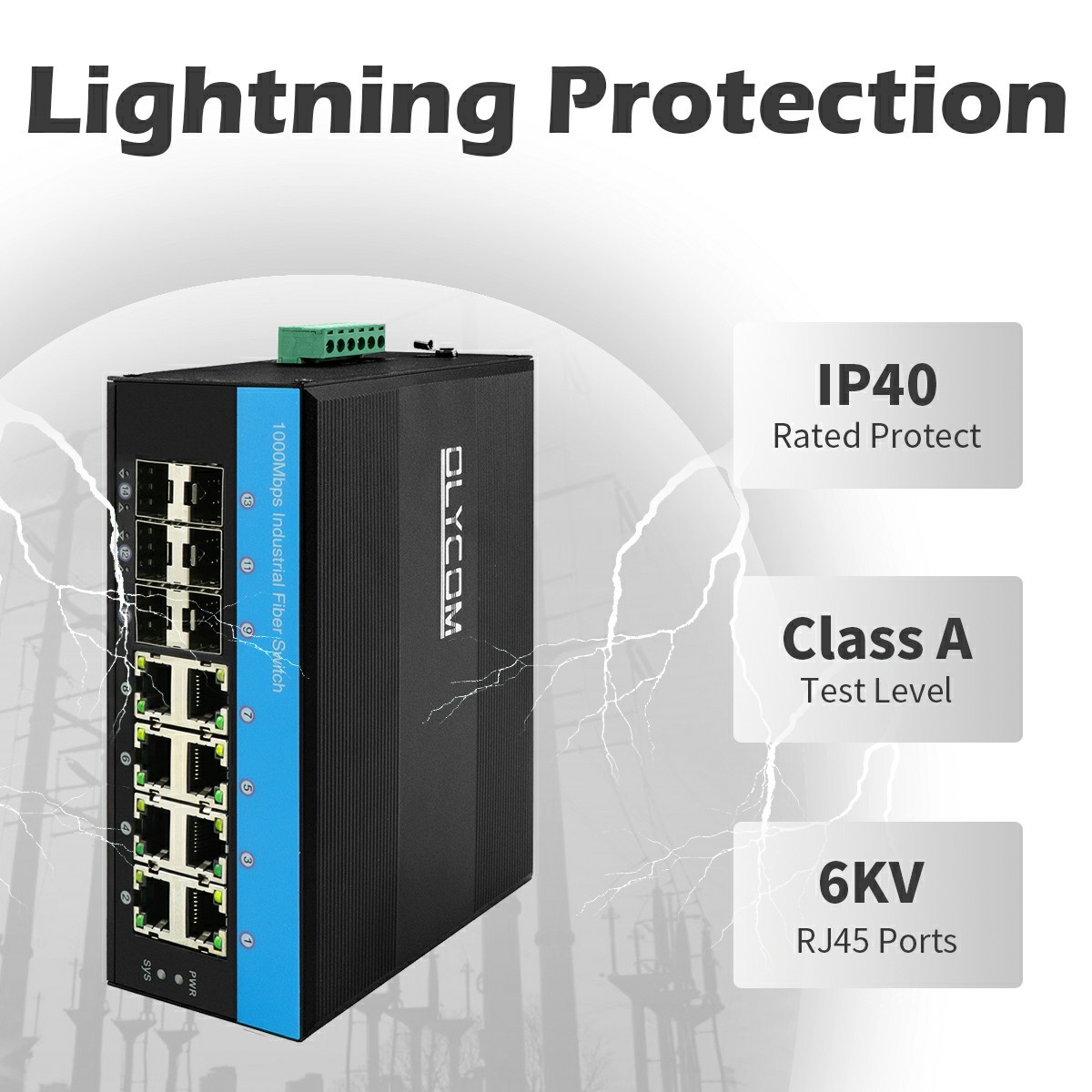

- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Répondre aux exigences relatives au degré de protection IP40 et au niveau industriel EMC
- Installation sur rail ou mur DIN
- Portée de puissance jusqu'à 100 mètres
- Conformer aux normes FCC et CE
- Température de l'environnement de fonctionnement: -40°C 75°C
Il s'agit d'une solution idéale pour la surveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire,industries militaires et autres
Données techniques du commutateur réseau géré
| Nom du produit |
10/100/1000Mbps Commutateur à fibre industrielle PoE géré ((6F+8TP) |
| Le numéro de modèle. |
Le numéro d'immatriculation du véhicule doit être indiqué. |
| Port |
Les ports SFP de 6*100/1000/2500Mpbs
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
| Le protocole |
Je veux dire, IEEE 802.3
Pour les appareils à commande numérique
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Réseau de télécommunications électriques
IEEE802.1s MSTP
Les données sont fournies par l'UIT-T.1344
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils à commande numérique
Le code IEEE802.1ad
Le nombre d'équipements utilisés
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
|
| Fonctionnalités de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 46 Gbps (sans embouteillage)
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
Identifiant du VLAND: 4096
Taille de la table d'adresses MAC: 8K
Jumbo Frame: 9,6KB
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
| Les LED |
Énergie, Système, réseau, fibre
PWR: Puissance
Sys: État du système
Orange: lien/ACT
Vert: vitesse de réseau 1000M (arrêt à 100Mb/s)
Fibre: indicateurs situés en dessous des ports SFP
|

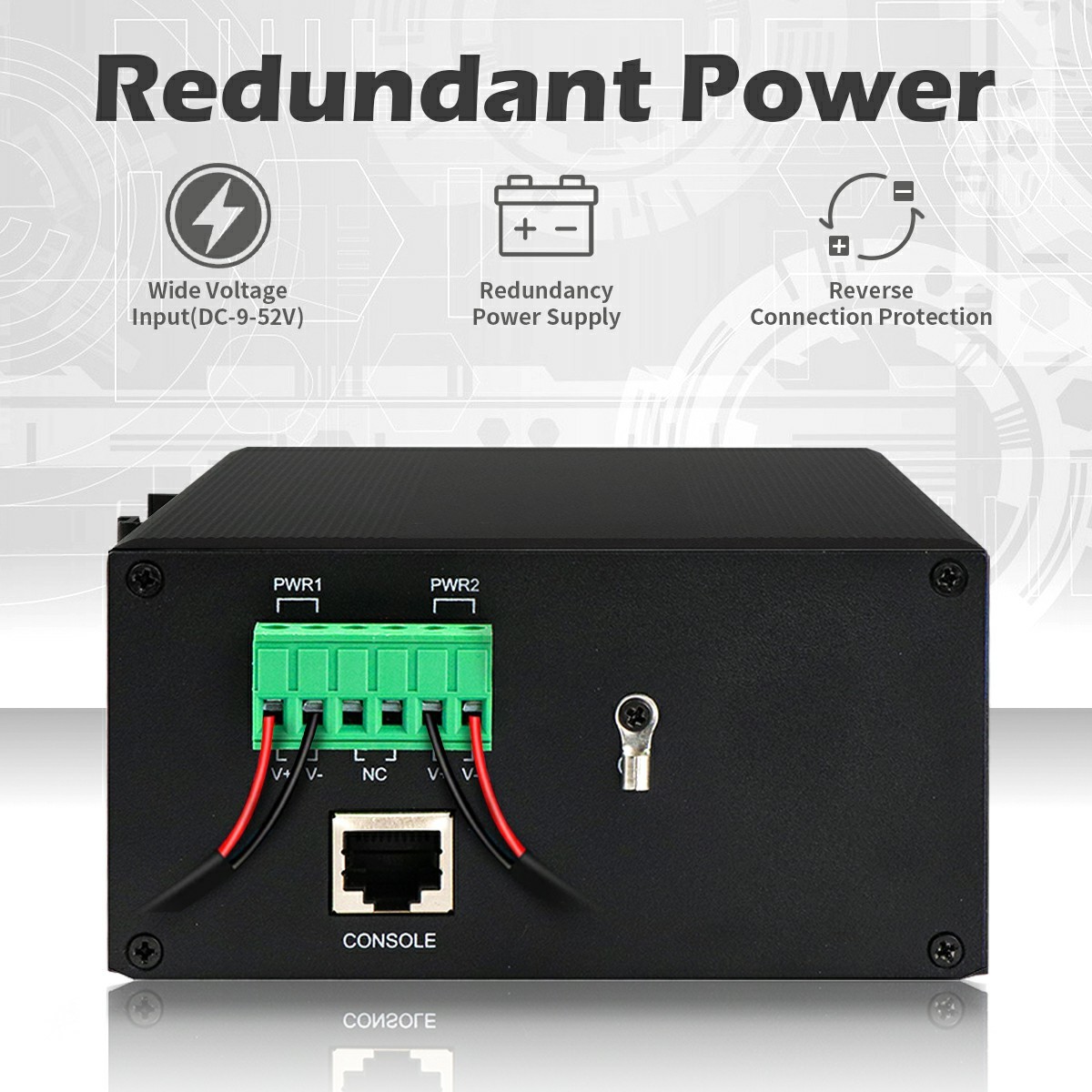

| Énergie |
La tension d'entrée est de 48V (maximum 52V)
Voltage de sortie PoE: 48V
Puissance de sortie PoE unique: 30 W (port 1 à 8)
Budget maximal: 240 W
Connexion arrière: support
|
| Le câblage de PoE |
PoE à partir de: 1/2 ((V+), 3/6 ((V-) |
| Environnement |
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD: IEC61000-4-2, ±15 KV de contact avec l'air, ±6 KV
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
| Certification |
Le système d'échantillonnage doit être conforme à la norme CE-EMC.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Concasse: coque métallique ondulée, niveau IP40
Dimension: 158*115*60 mm
Méthode de montage: montage sur rail/mur
Poids: 0,75 kg/0,9 kg (net/gros)
|
| Garantie |
3 ans, support technique à vie |
Fonctions gérées du commutateur géré L2
- Prise en charge du diagnostic du câble et peut localiser le point de défaut
- Prise en charge de la gestion de l'EEE802.3az EEE ((Ethernet économe en énergie), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Soutenir le QoS, la classification des transports QoS, CoS, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, des ports VLAN, des réseaux VLAN basés sur Mac, des réseaux VLAN sous-réseaux IP, des réseaux VLAN de protocole, des convertisseurs VLAN, des MVR
- Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
- Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Package et livraison du commutateur PoE à 8 ports
- Un commutateur
- 1pc manuel d'utilisation
- 1pc câble de console
Nom de l'entreprise
Les accessoires ((DIN rail bracket, module optique, alimentation, patchcord, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, s'il vous plaît préparer par vous-même ou acheter un ensemble complet de nous
Informations sur les boîtes d'expédition
Taille du produit: 15,8*11,5*6cm
Taille de la boîte intérieure: 25,3*20,8*8 cm
Poids du produit: 0,75 kg
Poids de l'emballage: 0,9 kg
Taille de la boîte principale: 55,5*40*41cm
Quantité d'emballage: 20 pièces
Poids de l'emballage: 20 kg
Temps de réalisation
| Quantité (pièces) |
1 à 30 |
> 30 ans |
| Temps (journées) |
5 |
Négociable |
Nos avantages
- Expédition rapide, il faut généralement 2 à 4 jours ouvrables pour préparer la commande.
- Facile à personnaliser: nous soutenons l'impression de votre logo/nom de modèle sur l'appareil même si c'est une commande de plusieurs pièces.
- Nous répondons à de nombreuses exigences mineures pour répondre à vos besoins.
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: Vitesse
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
3Je peux le connecter à des appareils 10/100M?
- Oui, c' est vrai.
Pour les ports LAN, ils sont 10/100/1000M de détection automatique
Pour les ports Fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou CLI
4Je peux désactiver la fonction PoE pour certains ports si nécessaire?
R: Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
S'il vous plaît définissez simplement l'état de PoE via l'interface graphique Web ou CLI
5Tu fais du SKD/CKD?
R: Oui
En tant qu'usine, nous avons fait face à ce problème plusieurs fois.
