1x100/1000M SFP Fibre
SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km
MM : 1310nm, 2 km ; 850nm, 500 mètres
4x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1 bornier d'alimentation à 6 broches

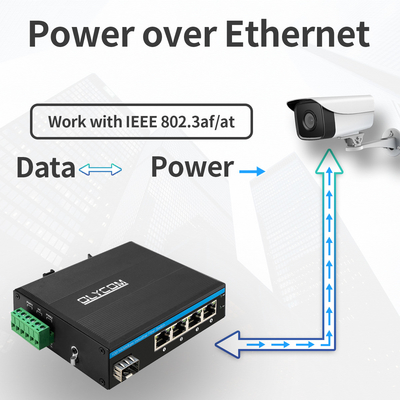

PoE
IEEE 802.3af 15,4 W (PoE), IEEE 802.3at 30 W (PoE+), norme PD à détection automatique et alimentation compatible
Budget total : 120 W, puissance de sortie d'alimentation PoE unique : 30 W (port 1~4)
Tension de sortie PoE : CC 48 V, PoE actif
Tension d'entrée d'alimentation PoE : 48 V
Distance PoE : 100 mètres, un prolongateur PoE est requis pour une transmission PoE plus longue
Câblage PoE : Mode A, 1/2(+), 3/6(-)

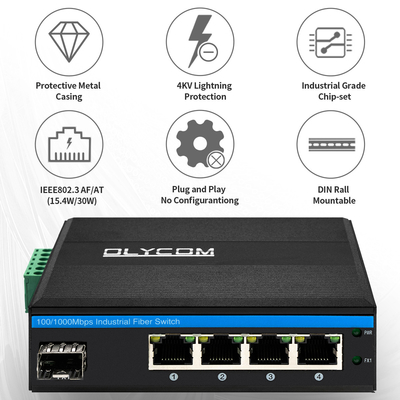

Matériel
Protection contre les surtensions Ethernet 6 KV, s'adapte à un environnement extérieur difficile

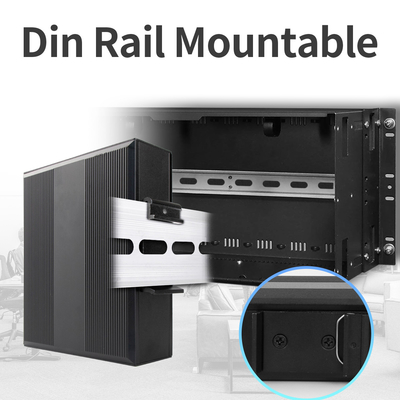

Installation sur rail DIN ou murale
Conforme aux normes FCC et CE
Température de l'environnement de fonctionnement : -40 °C~75 °C
Niveau de protection : Boîtier IP40
C'est une solution idéale pour la vidéosurveillance IP, le vent, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de l'alimentation, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Spécification du commutateur réseau Gigabyte
Nom du produit | Commutateur fibre PoE industriel 10/100/1000 Mbps (1F+4TP) |
N° de modèle | IM-FP144GE |
Port |
1x100/1000M SFP Fibre SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km MM : 1310nm, 2 km ; 850nm, 500 mètres 4x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX) 1 bornier d'alimentation à 6 broches |
Protocole |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15,4 W (PoE) IEEE 802.3at 30 W (PoE+) |
Fonctionnalités de commutation |
Mode de transmission : stockage et transfert Délai de transfert :<10 us Bande passante du système : 10 Gbit/s (sans congestion du trafic) Taux de transfert : 14,88 Mmps MAC : 4K Taille de la mémoire tampon des paquets : 1,75 Mb |
Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m) 100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m) |
LED |
Alimentation, Fibre, Réseau, PoE PWR : Alimentation
Fibre : FX1 Allumé : la transmission est normale Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE Allumé : PoE fonctionne Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Vert cuivre : indicateur de vitesse Allumé : la vitesse de transmission est de 1000 Mbit/s Clignotant : en transmission Éteint : déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s |
Consommation d'énergie | Pleine charge sans PoE ≤5 W |
Environnement |
Température de fonctionnement : -40 °C~75 °C Température de stockage : -40 °C~85 °C Humidité de fonctionnement : 10 %~90 %, sans condensation Humidité de stockage : 10 %~95 %, sans condensation |
Normes industrielles |
ESD : CEI 61000-4-2, ±15 KV air, ±6 KV contact EFT : CEI 61000-4-4, Général ±6 KV Surtension : CEI 61000-4-5, Différentiel ±2 KV, Commun ±6 KV |
Certification |
CE-EMC : EN 55032:2015+AC : 2016+A1 : 2020+A11 : 2020 EN 55035:2017+A11 : 2020/EN CEI 61000-3-2:2019/A1 : 2021 EN 61000-3-3 : 2013/A2 : 2021/AC :2022 CE-LVD : EN CEI 62368-1 : 2020+A11 :2020 FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4 : 2014 |
Informations mécaniques |
Coque : coque en métal ondulé, niveau de protection IP40 Dimension : 114*93*35 mm Méthode de montage : Montage sur rail DIN/mur Poids : 0,35 kg/0,45 kg (Net/Brut) |
Garantie | 3 ans, support technique à vie |
Emballage et livraison
Unités de vente : Article unique
Taille d'un seul colis : 30*22*10 cm
Poids brut unique : 0,65 kg
Type d'emballage : Dimension d'expédition pour 1 pc 30*22*10 cm
Un appareil et un manuel d'utilisation sont à l'intérieur d'une boîte, scellés et bien protégés.
40 pièces/carton, la dimension du carton est de 67*33*47 cm
Contrôle de la qualité
Application du commutateur PoE à 4 ports
.
Service après-vente
1. Garantie du fabricant de 36 mois (hors dommages ou mauvaise utilisation intentionnels). Nous promettons que tous les produits ont passé le test fonctionnel et le test de vieillissement avant la livraison.
2. En cas de problème de compatibilité ou de qualité, les marchandises peuvent nous être retournées pour réparation ou remplacement. L'acheteur doit être responsable de tous les frais de retour et de deuxième expédition.
FAQ du commutateur fibre industriel
Q : Quel est le délai de livraison ?
R : Habituellement 3 à 5 jours, mais il faut vérifier lors du traitement des commandes.
Q : Fournissez-vous un service OEM ?
R : Oui, nous fournissons un service OEM. Si vous avez des exigences concernant un produit personnalisé, nous le fournissons également.
Q : Puis-je bénéficier de réductions ?
R : Des réductions seront accordées pour les commandes répétées, les clients réguliers et les produits en promotion.
