Commutateur PoE fibre SFP Fast Ethernet Olycom 6 ports
Caractéristique principale du commutateur réseau industriel
- Fournir une alimentation PoE active (DC48V) aux caméras IP PoE, aux points d'accès sans fil, etc. via un câble en cuivre Cat5 ou supérieur
- 2 ports fibre SFP 100 Mbps
- 4x10/100/1000 Mbps RJ45 à détection automatique, alimentation IEEE 802.3af/at sur les ports 1~4
- Détecter les modes PoE (Non-PoE, conforme à la norme 802.3af/at) des équipements électriques connectés
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme aux normes IEEE 802.3 10Base-T et IEEE 802.3u 100Base-TX
- Installation sur rail DIN ou murale
- Portée d'alimentation jusqu'à 100 mètres
- Conforme aux normes FCC et CE
- Un mécanisme de commutation store-and-forward
- Température de l'environnement de fonctionnement : -40 °C～75 °C
C'est une solution idéale pour la vidéosurveillance IP, l'énergie éolienne, l'électricité, le PIS du métro, l'automatisation de l'assemblage, la supervision de l'alimentation électrique, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire, l'armée et d'autres industries
Spécification du commutateur à fibre optique
| Nom du produit |
Commutateur fibre PoE industriel 10/100 Mbps (2F+4TP) |
| Numéro de modèle |
IM-FP244FE |
| Port |
2x100M SFP Fibre
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40~120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
4x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)

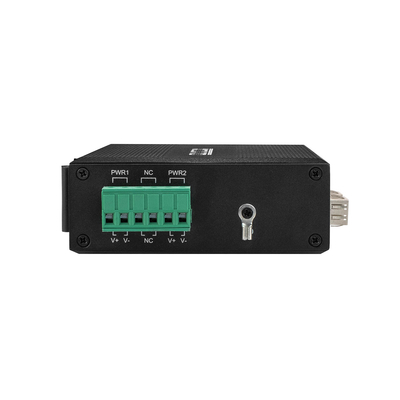

1 bornier d'alimentation à 6 broches
|
| Protocole |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30 W (PoE+)
|
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 1,2 Gbit/s (sans congestion du trafic)
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
| LED |
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil Non-PoE
Vert cuivre : indicateur de vitesse
Allumé : la vitesse de transmission est de 1 000 Mbit/s
Clignotant : en transmission
Éteint : déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
| Consommation d'énergie |
Pleine charge sans PoE ≤5 W |
| Alimentation |
Tension d'entrée de l'alimentation PoE : 48 V (max. 52 V)
Puissance de sortie d'alimentation PoE unique : 30 W (port 1~4)
Budget total : 120 W
Tension de sortie PoE : 48 V
Connexion inversée : prise en charge
|
| Câblage PoE |
1/2 (V+), 3/6 (V-) |
| Environnement |
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
| Normes industrielles |
ESD : CEI 61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI 61000-4-4, Général ±6 KV
Surtension : CEI 61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
| Certification |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Coque : coque en métal ondulé, niveau IP40
Dimension : 114*93*35 mm

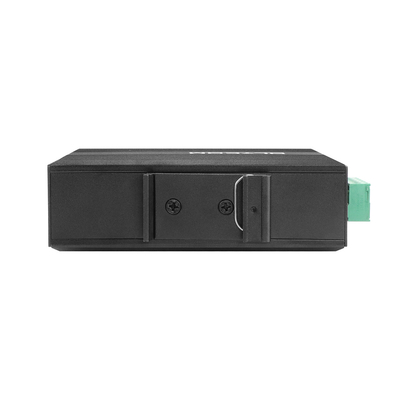

Méthode de montage : montage sur rail DIN/mur
Poids : 0,35 kg/0,45 kg (Net/Brut)
|
| Garantie |
3 ans, support technique à vie |
Informations d'emballage
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 11,4*9,3*3,5 cm
Taille de la boîte intérieure : 23*16,5*5,8 cm
Poids du produit : 0,35 kg
Poids de l'emballage : 0,45 kg
Taille de la boîte principale : 67*33*47 cm
Quantité d'emballage : 40 pièces
Poids de l'emballage : 20 kg
| Module optique industriel |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Alimentation DIN industrielle |
| IM-DAC220/DC12V1.67A |
AC220V vers DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V vers DC24V1A, -30℃～70℃ |

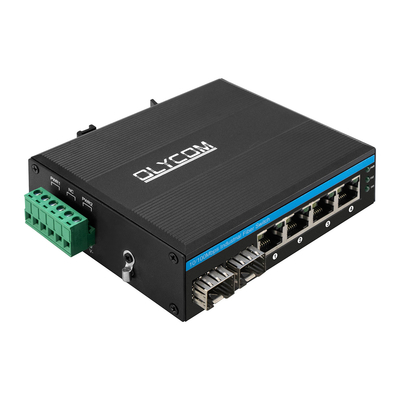

Image du commutateur Ethernet Olycom
