Aperçu /Produits/Émetteur-récepteur de module de SFP/1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km

1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km

1 pièces
MOQ
Négociable
Prix
1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Nom de marque: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Mettre en évidence:

Module SFP SMF 1

,

25 G

,

Connecteur LC Module SFP 1.25 G
Informations de base
Lieu d'origine: Shenzhen, en Chine
Nom de marque: Olycom
Certification: CE RoHS FCC
Numéro de modèle: Les données sont fournies à l'adresse suivante:
Document: IM-WS080GE.pdf
Conditions de paiement et expédition
Détails d'emballage: 1 pièce dans 1 carton. 0,2 kg/pcs
Délai de livraison: 3 à 7 jours ouvrables
Conditions de paiement: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 3000pcs par semaine
Description de produit

Module SFP Cisco conforme à la norme 20KM 1.25G



Caractéristiques



  • Jusqu'à 1,25 Gb/s Liens de données
  • à prise à chaud
  • Connecteur LC unique
  • Jusqu'à 20 km sur SMF 9/125 μm
  • Émetteur laser DFB de 1550 nm
  • Détecteur photo PIN de 1310 nm
  • Énergie unique +3,3 V
  • Interface de surveillance conforme à la norme SFF-8472
  • Puissance maximale < 1 W
  • Plage de température de fonctionnement industrielle/étendue/commerciale: -40°C à 85°C/-5°C à 85°C/-0°C à 70°C Version disponible
  • Conforme à la directive RoHS et sans plomb



Introduction au projet



  • Les émetteurs-récepteurs OSBL1G20D-53 d'OLYCOM sont une combinaison inégalée de fonctionnalités performantes et de prix abordables.ils sont entièrement conformes à l'accord de multi-approvisionnement en petit facteur (MSA).
  • Leurs capacités de diagnostic numérique sont facilement accessibles via le bus série à deux fils tel que spécifié dans la norme SFF-8472.
  • La section récepteur est conçue avec un récepteur PIN, tandis que l'émetteur utilise un laser DFB de 1550 nm.
  • Avec un budget de liaison remarquable allant jusqu'à 14 dB, ce module excelle dans les applications Ethernet 1000Base-LX de 20 km sans échec.



Application du projet



  • Éthernet 1000Base-LX

  • Réseaux de métro/accès

  • 1×Fibre Channel (canal à fibre optique)
  • Autres liaisons optiques



Notes de crédit maximales absolues



Paramètre Le symbole - Je ne sais pas. Typique Je suis désolée. Unité
Température de stockage Le TS - Quarante   + 85 °C
Voltage d'alimentation Le CCR - Je ne sais pas.5   4 V
Humidité relative RH 0   85 %


Environnement de fonctionnement recommandé



Paramètre Le symbole - Je ne sais pas. Typique Je suis désolée. Unité
Température de fonctionnement du boîtier Produits industriels TC - Quarante   85 °C
Extendue - 5   85 °C
Commercial 0   + 70 °C
Voltage d'alimentation Le CCR 3.135   3.465 V
Courant d'alimentation Le C.I.C.     300 - Je ne sais pas
Courant d'entrée Écoulement     Icc+30 - Je ne sais pas
Puissance maximale Pmax     1 W


Caractéristiques électriques



Paramètre Le symbole - Je ne sais pas. Typique Je suis désolée. Unité Nom de l'entreprise
Section émetteur:
Impédance différentielle d'entrée Rin est là. 90 100 110 W 1
Balancement de saisie de données à extrémité unique VIN PP 250   1200 MVp-p
Transmettre la tension de désactivation Maladie sexuelle Vcc 13   Vcc V 2
Transmettre la tension active VEN La vache   Vue + 0.8 V
Transmettre désactiver le temps d'affirmation Le dessert     10 Nous
Section du récepteur:
Balancement de sortie de données à extrémité unique Je vous en prie. 300   800 M.V. 3
Faute de perte Vlosfault Vcc 05   VCC_hôte V 5
LOS normalement La norme de Vlos La vache   Vee + 0.5 V 5
Rejet de l'alimentation RSE 100     MVpp 6

Paramètres optiques

Paramètre Le symbole - Je ne sais pas. Typique Je suis désolée. Unité Nom de l'entreprise
Section émetteur:
Longueur d'onde centrale Lc 1530 1550 1570 Nm
Largeur spectrale σ     1 Nm
Rapport de suppression en mode latéral SSRmin 30     dB
Puissance de sortie optique Pout - 9   - 3 dBm 1
Taux d'extinction Urgence 9     dB
Temps de montée/baisse optique tr / tf     260 ps 2
Intensité relative du bruit RIN     - 120 dB/Hz
Contribution totale du Jitter TX Δ TJ     0.284 Intégration 3
Masque oculaire pour la sortie optique Conforme à la norme IEEE802.3 z (sécurité laser de classe 1)
Section du récepteur:
Longueur d'onde d'entrée optique Lc 1270 1310 1600 Nm
Surcharge du récepteur Je suis Pol. - 3     dBm 4
Sensibilité au RX Le Sen     - 24 ans dBm 4
RX_LOS affirmer Perte d'emploi - Quarante     dBm
RX_LOS Désaffirmation Les pertes     - 25 ans dBm
Hystérésis RX_LOS Résultats 0.5     dB
Spécifications générales:
Taux de données BR   1.25   En Gb/s
Taux d'erreur en bits RSE     10 à 12
Max. Longueur de liaison prise en charge sur SMF@1.25Gb/s 9/125μm LMAX   20   kilomètres
Budget total du système LB 14     dB


Affectation de broches

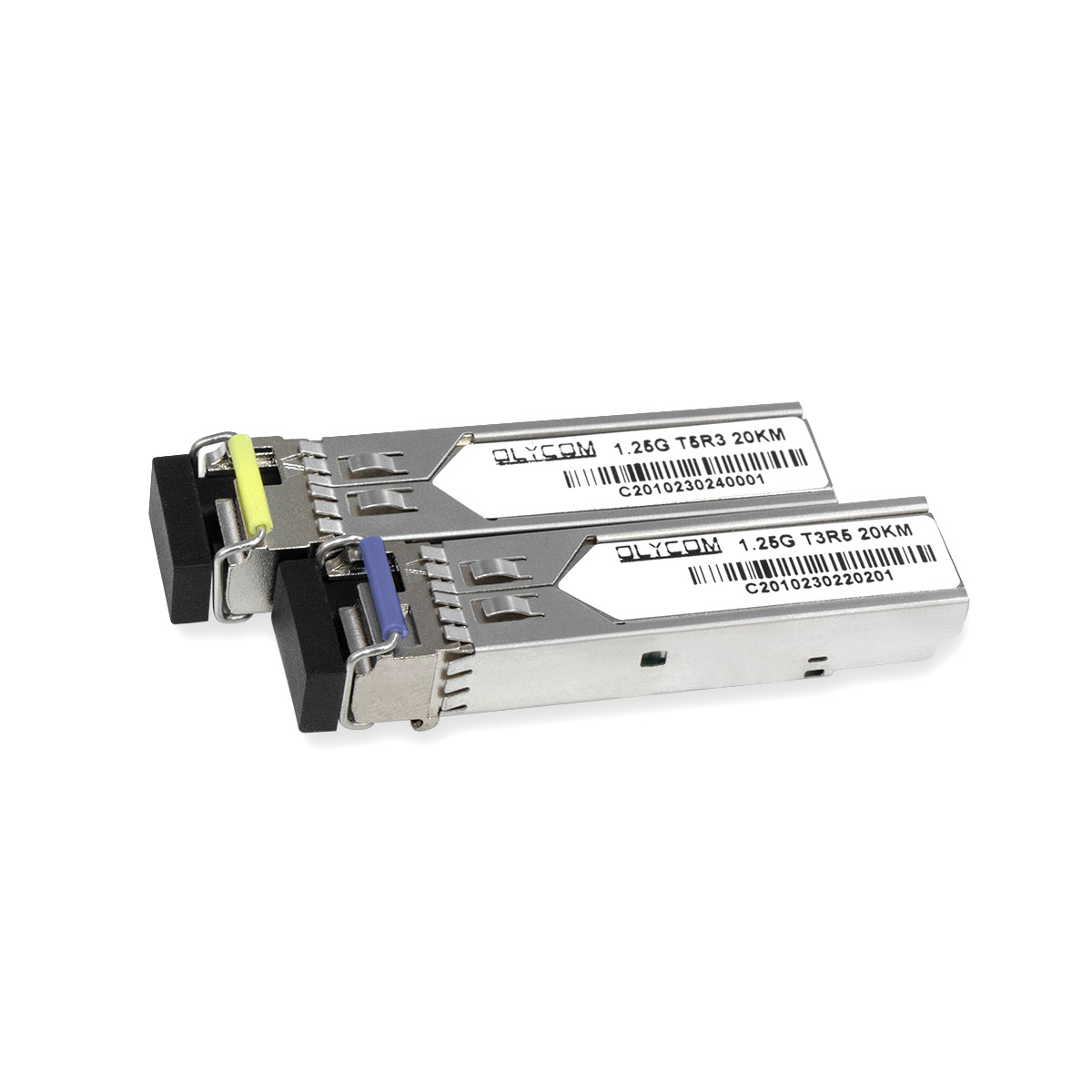

1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km 0

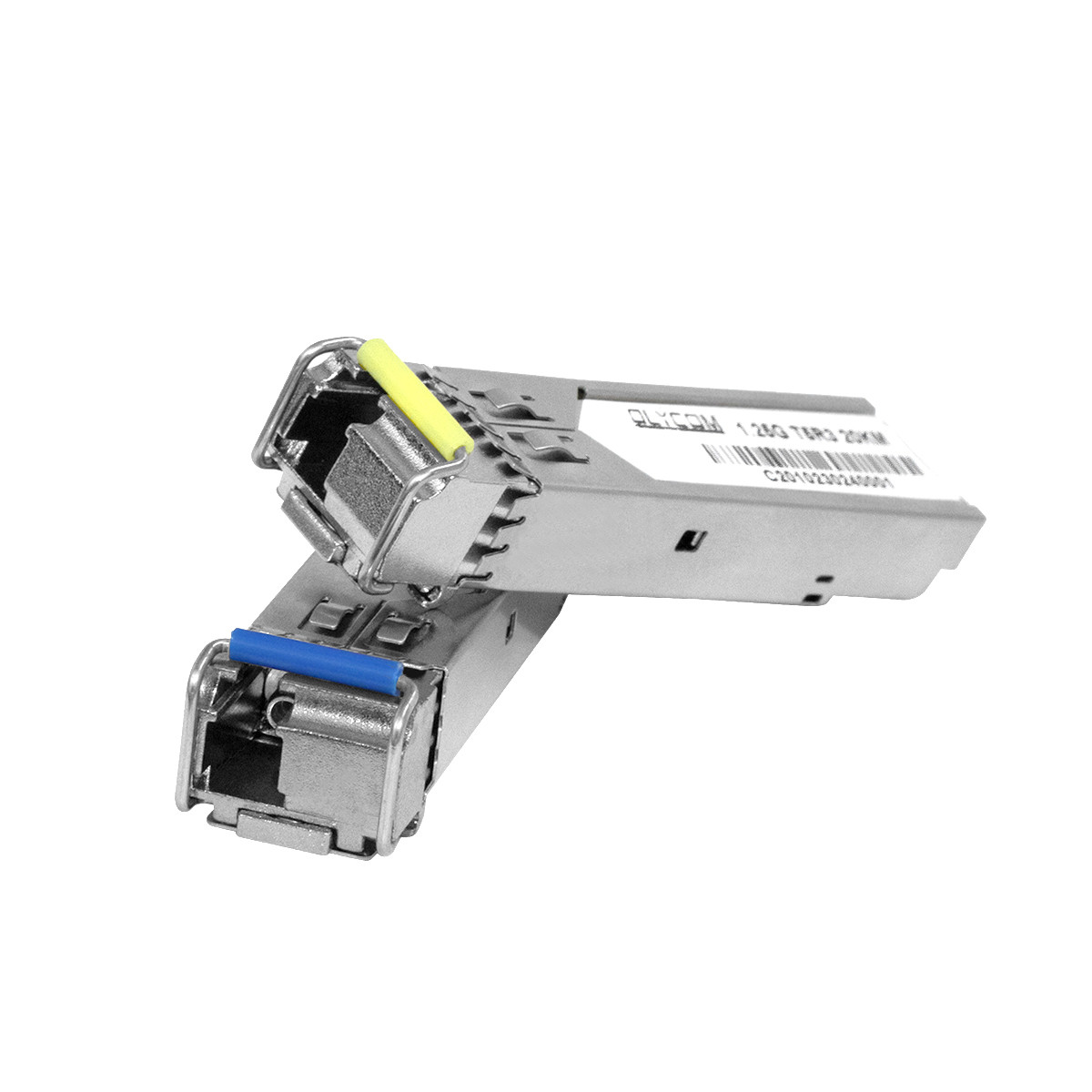

1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km 1

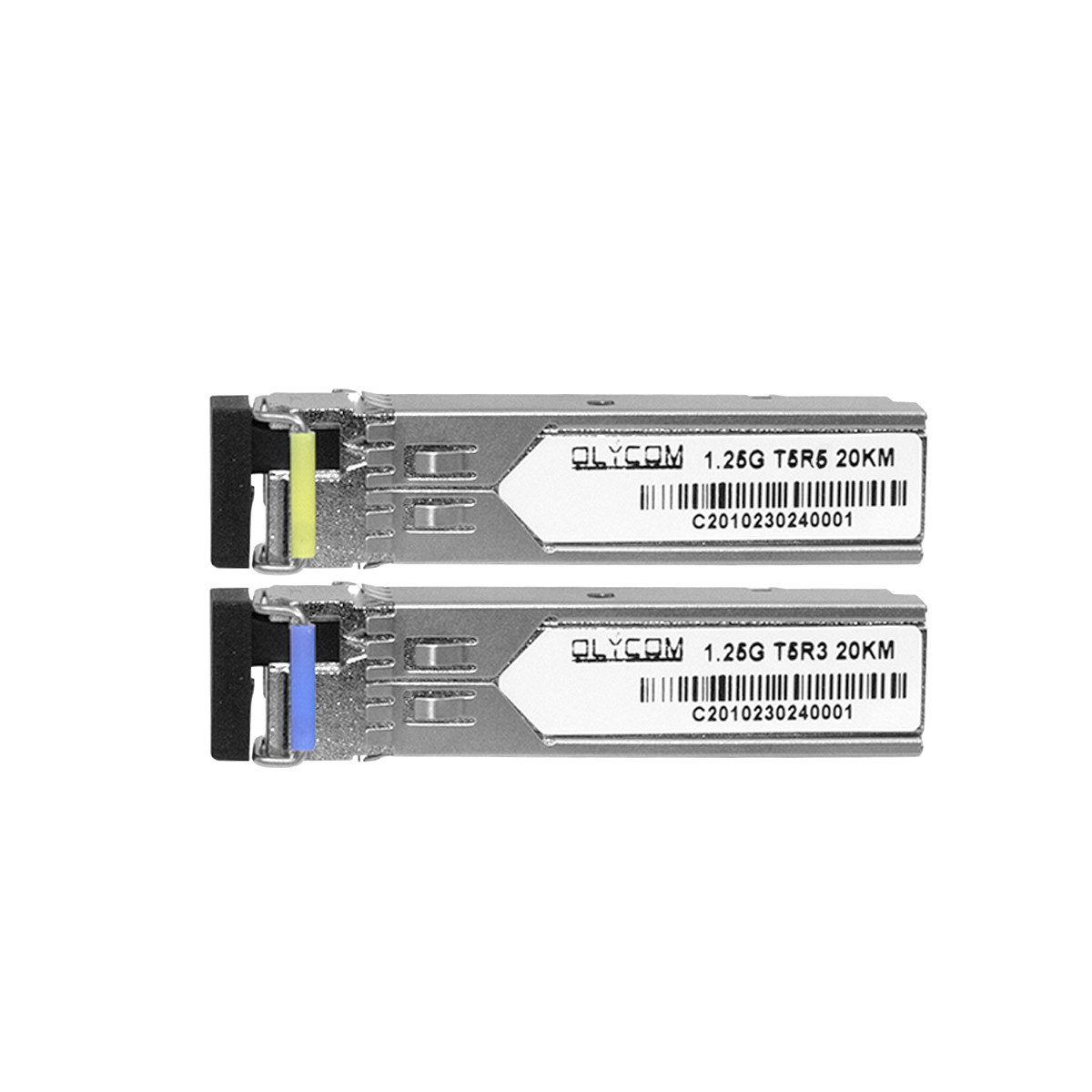

1.25G SFP Module en mode unique 1310nm/1550nm Transcepteur optique simplex de 20 km 2
