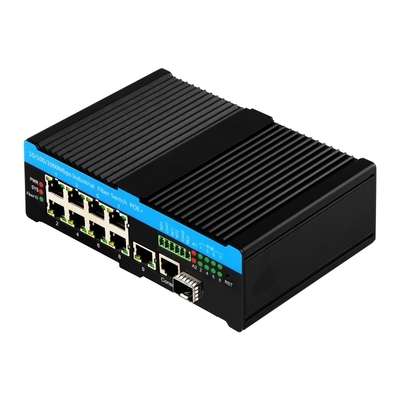

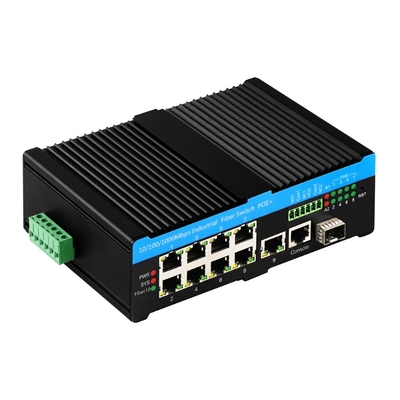

8 ports Gigabit802.3btCommutateur géré de couche 2
Informations de base sur le commutateur PoE à 8 ports
- Port: 2*100/1000/2500M ports en fibre SFP + 1*port de console + 2 ports combinés + 8*100/1000M cuivre
- Norme PoE: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) sur 1 ~ 8 ports RJ45, budget 720W
- Fonction de gestion: basée sur la vitesse, QoS/STP/ERPS/MPLS/VLAN...
- Distance POE: 100 mètres, support de l'accessoire externe POE (extenseur / séparateur de POE)
- Température de fonctionnement de -40°C à + 75°C (testée complètement)
- Niveau de protection IP40
- Conception du rail DIN, dissipation de chaleur sans ventilateur
- Conforme à la réglementation CE/FCC
- Protection contre les surtensions Ethernet 6KV, tension d'isolement port à port 1500V
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec norme IEEE 802.3x, demi-duplex avec norme de contre-pression
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
Caractéristiques clés du commutateur géré par POE
- Affichage en temps réel du niveau de tension, de courant, de puissance et de PD et des indicateurs complets
- Activer/désactiver les ports POE, régler le délai d'allumage et la puissance de sortie de POE
- L'affichage lumineux de la sortie d'alarme du relais de support et de l'état de l'alarme (à 2 voies du contact à sec)
Spécification du commutateur POE industriel
| Nom du produit |
10/100/1000Mbps Commutateur de fibre électronique POE industriel géré ((1F+9TP) |
| Le numéro de modèle. |
Le numéro d'enregistrement est le suivant: |
| Port |
Port SFP 1x 1000Mpbs, 1G/2.5G, les deux pris en charge
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
8x10/100/1000M UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
| La norme |
Je veux dire, IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d et STP
L'utilisation de l'électronique électronique pour les télécommunications électroniques n'est pas autorisée.
Les données sont fournies par les fournisseurs de services.
|
| Identifiant du VLAND |
4096 |
| Cadre jumbo |
9.6KB |
| Adresse MAC |
8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 58 Gbps (sans embouteillage)
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Distance de transmission par port SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Les LED |
Énergie, réseau, fibre, POE, alarme |
| Énergie électrique |
Voltage d'entrée de l'alimentation POE: 48V (maximum 57V)
Puissance de sortie d'alimentation PoE unique: 15,4 W/30 W/60 W/90 W ((porte 1 ~ 8)
|
| Environnement |
Température de fonctionnement: -40°75°C
Température de stockage: -40° ≈ 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
Émetteur-récepteur: FCC partie 15 sous-partie B classe A, EN 55022 classe A
Le système de gestion de la pollution atmosphérique doit être conforme à la norme EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3.
Le niveau 3 de la norme EN 61000-4-4 (EFT)
Le niveau 3 de la norme EN 61000-4-6 (CS) est défini par la norme EN 61000-4-8.
Le contrôle de la circulation: NEMA-TS2
Vibration: CEI 60068-2-6
La chute libre: CEI 60068-2-32
Le choc: CEI 60068-2-27
Trafic ferroviaire: EN 50121-4
|
| Sécurité |
Marque CE, commerciale; CE/LVD EN60950 |
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Dimension: 165 x 112 x 45,5 mm
Méthode de montage: montage sur rail
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Application du commutateur PoE standard BT
- Apportez de l'électricité aux appareils nécessitant beaucoup d'énergie
- Télécommunications optiques
- Contrôle et surveillance à distance
- Surveillance de sécurité par caméra de surveillance extérieure
- Réseau privé haut débit
Caractéristiques de gestion
- Prise en charge du diagnostic du câble et peut localiser le point de défaut
- Prise en charge de la gestion de l'EEE IEEE802.3az (Ethernet économe en énergie), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Qos de support, classification du transport Qos, Cos, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, port VLAN, réseau VLAN basé sur Mac, sous-réseau IP, protocole VLAN, convertisseur VLAN, MVR
- Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
- Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Questions fréquentes
Ce sont des ports d'entrée/sortie, pas de communication série.
Cliquez sur l'interface de gestion
Connectez ces 2 ports d'alarme à une cloche ou une sirène externe
La sonnette sonne pour réchauffer les utilisateurs si un port est en panne ((surveillance à distance en temps réel)
Prise en charge de la console/SNMP/CLI ((SSH/port LAN/Telnet...) et de la gestion des adresses IP
POE et alimentation électrique programmables
Il fournit en continu 15,4W/30W/60W/90W de puissance standard aux appareils PD à partir de 8 ports POE (à l'exclusion des ports combo)
Nous ne suggérons pas de connecter trop d'appareils gourmands en énergie à un seul interrupteur, cela affectera la stabilité
Charge complète, sortie POE de 720 W, alimentation 15A/48V requise
Budget de sortie POE programmable tel que 480W/240W pour correspondre à votre alimentation électrique en main
Il est recommandé de régler 480 W pour une meilleure stabilité et une meilleure durée de vie.
Le soutien
Il s'agit essentiellement
Mettre le logo du client dans l'interface de gestion
Mettre le nom du modèle client dans l'interface de gestion
Mettre la couleur de la marque du client dans l'interface de gestion
