Commutateur PoE extérieur à 4 ports 10/100 Mbps
Spécification du commutateur à fibre industrielle
| Nom du produit |
10/100 Mbps Commutateur industriel en fibre PoE ((2F+4TP) |
| Le numéro de modèle. |
Le numéro d'enregistrement est le suivant: |
| Port |
2x100M Fibre SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
Bloc de borne de puissance 1x6-PIN
|
| Le protocole |
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système d'exploitation électronique.
Pour les appareils de traitement des données électroniques
|
| Fonctionnalités de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 1,2 Gbps (sans embouteillage)
4K
Taille du tampon de paquets: 1,75 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
| Les LED |
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1, FX2
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
PoE est en marche
Éteint: PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 1000 Mbps
Clignant des yeux: en transmission
Éteint: déconnecté ou vitesse de travail de 10/100 Mbps
|
| Consommation d'électricité |
Charge complète sans PoE≤5W |
| Énergie |
Voltage d'entrée de l'alimentation PoE: 48V (maximum 52V)
Puissance de sortie d'alimentation PoE unique: 30 W (porte 1 à 4)
Budget total: 120 W
Voltage de sortie PoE: 48V
Connexion arrière: support
|
| Le câblage de PoE |
1/2 (V+), 3/6 (V-) |
| Environnement |
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD: IEC61000-4-2, ±15 KV de contact avec l'air, ±6 KV
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
| Certification |
Le système d'échantillonnage doit être conforme à la norme CE-EMC.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Concasse: coque métallique ondulée, niveau IP40
Dimension: 114*93*35 mm

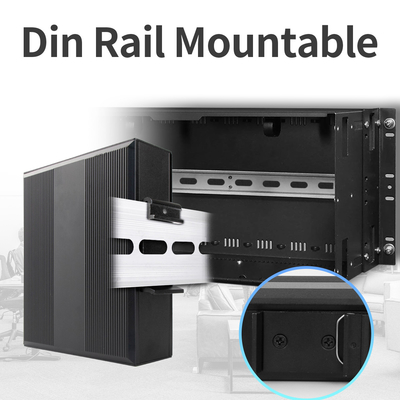

Méthode de montage: montage sur rail/mur
Poids: 0,35 kg/0,45 kg (net/gros)
|
| Garantie |
3 ans, support technique à vie |
- Fournir un PoE actif ((DC48V) aux caméras IP PoE, aux WAP, etc. par câble de cuivre Cat5 ou supérieur
- Ports de fibre SFP à détection automatique de 2x100 Mbps
- 4x10/100/1000Mbps Détection automatique RJ45, IEEE 802.3af/à l'alimentation sur 1 ~ 4 ports
- Détecter les modes PoE ((Non-PoE, 802.3af/at conforme) des équipements électriques connectés
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Les données de référence doivent être conformes à la norme IEEE 802.3 10Base-T
- Installation sur rail ou mur DIN
- Portée de puissance jusqu'à 100 mètres
- Conformer aux normes FCC et CE
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40°C 75°C

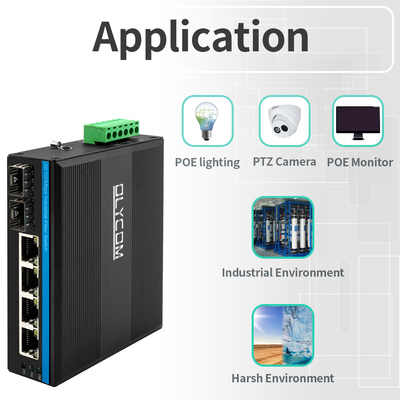

Avec les fonctionnalités ci-dessus, il est une solution idéale pour la surveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent,le transport ferroviaire, militaires et autres industries
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: réaltek
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
3Ça marche?
Je ne peux pas.

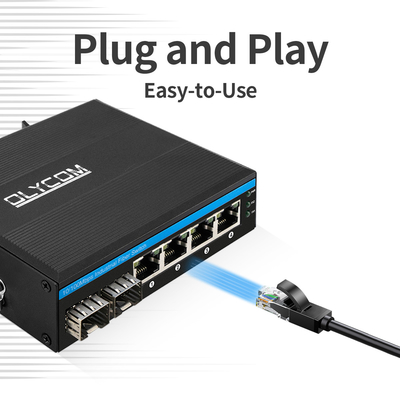

C'est juste un plug-and-play simple, mais nous avons un modèle géré ((IM-FP244GM)
Les accessoires
| Module optique industriel |
| Pour les appareils de transport de marchandises |
Le nombre de fois où les données sont utilisées est supérieur à 100 |
| Le numéro de série est le numéro de série. |
100BASE-FX |
| Le numéro de série de l'équipement |
100BASE-LX |
| Le numéro de série de l'appareil |
100BASE-EX |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Pour les appareils à commande numérique |
Les données sont fournies par le système d'exploitation de base. |
| Le numéro d'immatriculation du véhicule |
Les données de base sont fournies par les autorités compétentes |
| Pour les véhicules à moteur électrique |
Les données sont fournies par le système de navigation. |
| Le numéro de série de la licence |
Les données de base sont fournies par les autorités compétentes |
| Le code de conduite est le code de conduite suivant: |
Les données de base sont fournies par les autorités compétentes. |
| Les données sont fournies à l'adresse suivante: |
Les données sont fournies par le système d'exploitation de base. |
| Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
Les données sont fournies par le système d'exploitation de base. |
| L'alimentation électrique industrielle DIN |
| Le système de commande doit être équipé d'un système de commande de commande de commande. |
AC220V à DC48V2.5A, à -40°C à 70°C |
| Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité. |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité. |
AC220V à DC48V10A, à -40°C à 70°C |
Liste d'emballage
- Un commutateur
- 1pc manuel d'utilisation
Nom de l'entreprise
Les accessoires (module optique, alimentation, patchcord, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage
S'il vous plaît, préparez-le vous-même ou achetez un ensemble complet chez nous.
Informations sur les boîtes d'expédition
Taille du produit: 11,4*9,3*3,5 cm
Taille de la boîte intérieure: 23*16,5*5,8 cm
Poids du produit: 0,35 kg
Poids de l'emballage: 0,45 kg
Taille de la boîte principale: 67*33*47cm
Quantité d'emballage: 40 pièces
Poids de l'emballage: 20 kg
Garantie et garantie
Chez Shenzhen Olycom Technology Co., Ltd., nous sommes fiers d'utiliser uniquement des matériaux nouveaux qui répondent aux normes les plus élevées.
En fait, nous n'utilisons jamais de vieux matériaux ou de matériaux réparés.
Nous soutenons nos produits avec une garantie de 5 ans (à l'exclusion des dommages artificiels ou de l'utilisation abusive).
Chaque produit est soumis à des tests de fonctionnement et de vieillissement rigoureux avant la livraison pour assurer une qualité de premier ordre.
Dans les rares cas de problèmes de compatibilité ou de qualité, nous offrons des retours faciles et des réparations ou des remplacements.
Veuillez noter que l'acheteur est responsable de tous les frais de retour et de deuxième expédition.
Avec notre engagement envers la qualité et la satisfaction de nos clients, vous pouvez faire confiance à Olink pour tous vos besoins technologiques.
