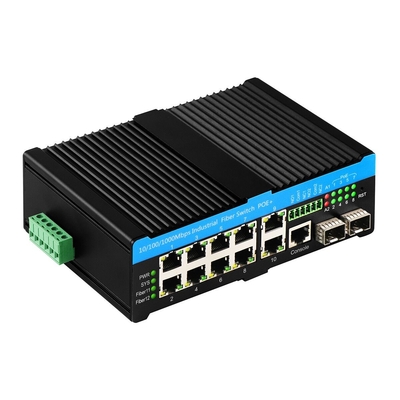

8 Ports couche 2 commutateur Gigabit 90W PoE géré
Spécification du commutateur à fibre industrielle

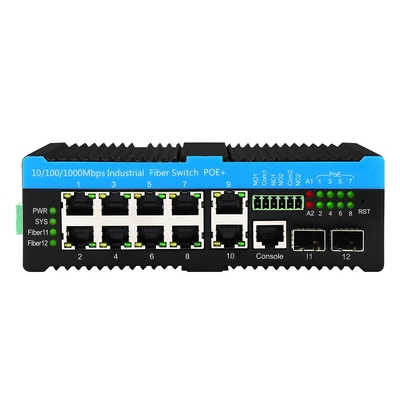

| Port |
2*100/1000/2500Mpbs ports SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
8*UTP PoE Downlink ((PoE af/at/bt)
1*Port de la console

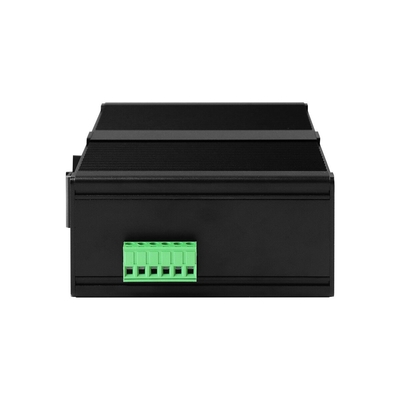

Bloc de borne de puissance 1*6 PIN
2*sortie d'alarme
|
| Le protocole |
Je veux dire, IEEE 802.3
Pour les appareils à commande numérique
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Réseau de télécommunications électriques
IEEE802.1s MSTP
Les données sont fournies par l'UIT-T.1344
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils à commande numérique
Le code IEEE802.1ad
Le nombre d'équipements utilisés
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
|
| Fonctionnalités de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 36 Gbps (sans embouteillage)
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
Identifiant du VLAND: 4096
Taille de la table d'adresses MAC: 8K
Jumbo Frame: 9,6KB
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
| Les LED |
Énergie, Système, Réseau, PoE, Fibre, Alarme
Puissance, rouge
SYS: Système, rouge
Lien réseau/Activité: LED verte
Taux de transmission de données réseau: LED orange (allumé pour 1G)
PoE: actif vert
Lien de fibre: vert
Alarme LED: clignotant en rouge
|
| Énergie |
La tension d'entrée est de 48V (maximum 57V)
Voltage de sortie PoE: 48V
Puissance de sortie PoE unique: 15,4 W/30 W/60 W/90 W ((port 1~8)
Température de fonctionnement: -40°C à +75°C (à 240W PoE)
Température de fonctionnement: -40°C à +55°C ((à 480W PoE de sortie)
Budget maximal: 720 W ((Non recommandé compte tenu de la durée de vie et de la dissipation)
Connexion arrière: support
|
| Le câblage de PoE |
PoE à partir de: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Environnement |
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD: IEC61000-4-2, ±15 KV de contact avec l'air, ±6 KV
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
| Certification |
Le système d'échantillonnage doit être conforme à la norme CE-EMC.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Concasse: coque métallique ondulée, niveau IP40
Dimension: 165*112*45,5 mm

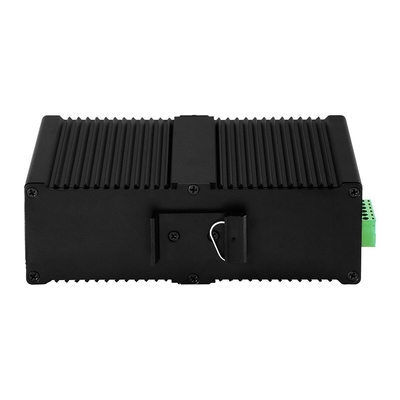

Méthode de montage: montage sur rail
Poids: 0,75 kg/0,9 kg (net/gros)
|
| Garantie |
3 ans, support technique à vie |
Interface graphique Web
- Prise en charge du diagnostic du câble et peut localiser le point de défaut
- Prise en charge de la gestion de l'EEE802.3az EEE ((Ethernet économe en énergie), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Soutenir le QoS, la classification des transports QoS, CoS, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, des ports VLAN, des réseaux VLAN basés sur Mac, des réseaux VLAN sous-réseaux IP, des réseaux VLAN de protocole, des convertisseurs VLAN, des MVR
- Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
- Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Introduction au commutateur géré par L2
IM-FP21008GW définit une nouvelle norme pour les commutateurs de réseau industriel (INS) avec une vitesse de transmission allant jusqu'à 2,5G* pour le traitement des ports de liaison ascendante en fibre optique.
Il fonctionne à des températures allant de -40°C à +75°C et peut surveiller et signaler les températures des ports individuels.
Il accepte une puissance 57VDC jusqu'à 495W pour fournir une puissance PoE conforme à l'IEEE 802.3bt jusqu'à 90W sur 8 ports en cuivre pour une puissance totale de 480W.Cela lui permet de fournir de l'énergie pour les applications PoE les plus exigeantes pour les dômes PTZ, l'éclairage LED et les produits sans fil.
Il est conforme au protocole G.8032V1/V2 Rapid Ring.
Il est testé pour des applications critiques de transport et de trafic.Les liaisons ascendantes en cuivre et en fibre doubles permettent de déposer et d'insérer pour les configurations de réseau d'anneau utilisées pour les routes et les scénarios de sécurité du périmètre.
Il est spécialement conçu pour les applications extérieures avec un châssis à décharge de température à nervures, une protection contre les surtensions de 6 KV,et la protection thermique du port programmable par l'utilisateur contre les surchauffeurs fermés pour éviter les dommages causés par une chaleur excessive.
Il s'agit d'une solution idéale pour une grande variété de projets, en particulier pour les applications IDF à MDF.
Application du commutateur CCTV PoE
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: Vitesse
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
3Je peux le connecter à des appareils 10/100M?
- Oui, c' est vrai.
Pour les ports LAN, ils sont 10/100/1000M de détection automatique
Pour les ports Fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou CLI
4Je peux désactiver la fonction PoE pour certains ports si nécessaire?
R: Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
S'il vous plaît définissez simplement l'état de PoE via l'interface graphique Web ou CLI
5Tu fais du SKD/CKD?
R: Oui
En tant qu'usine, nous avons fait face à ce problème plusieurs fois.
