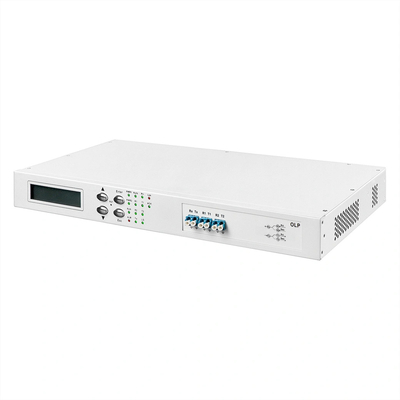

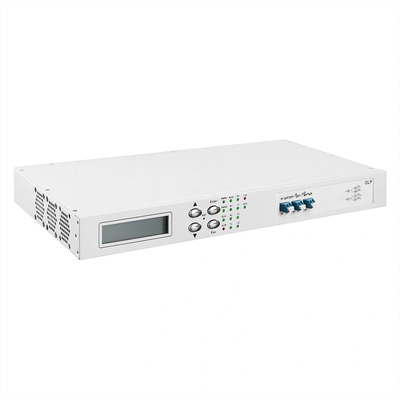

Système de protection des lignes de fibre optique Olycom OLP
Paramètre
| Chassis | Chassis 1U indépendant |
| Température de fonctionnement | -5°C ≈ +55°C |
| Humidité relative | 5% à 95% non condensant |
| Température de stockage | -20°C à 75°C |
| Énergie électrique | L'alimentation en courant alternatif 220V/5060Hz, DC ((-36-72V) |
| Dimension | Le support standard de 19' est de 1U (483*249*44mm) |
| Consommation de puissance maximale | 40 W |

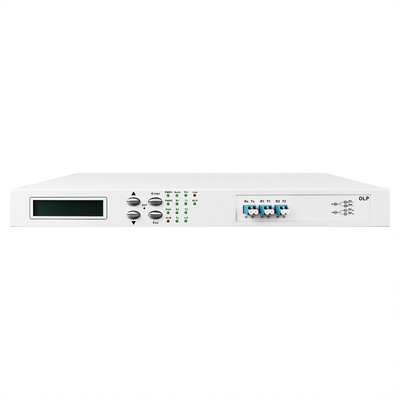

Panneau avant
Définition
1) Description de l'interface optique: la bride sur le panneau d'équipement est l'interface du signal.
2) Lorsque vous retirez le câble de connexion en fibre optique, couvrez-le d'un capuchon antipoussière pour éviter que des objets durs, de la poussière ou d'autres saletés ne touchent, endommagent ou contaminent le port de sortie optique.
3) Affichage LCD: affiche la puissance optique d'entrée et de sortie et d'autres informations connexes.
4) ▲Taffeur vers le haut; ▼Taffeur vers le bas; Taffeur Entrée/OK; Taffeur d'escapage/annulation.
5) RST: Prend en charge la réinitialisation du matériel et le matériel par des boutons de commande.
Panneau arrière
Définition
1) La fente d'alimentation (PIU) est située à l'arrière de l'appareil, prenant en charge l'alimentation en courant alternatif (APU) / en courant continu (DPU) en option, et 1+1 de sauvegarde chaude de l'alimentation.
2) Indicateur lumineux: PWR: allumé: alimentation normale; éteint: aucune alimentation ou anomalie.
3) Interface Ethernet RJ45, port série RS-232: interface de communication pour l'information sur les données de surveillance des appareils.
Principales caractéristiques
PTO: 1 + 1
Diagramme
Spécification
| Fonction | Spécification | |
| Plage de longueur d'onde de travail | 1260 nm à 1650 nm | |
| Type de plaquette | OLP-1+1 (double transmission et réception sélective) | |
| Temps de commutation | < 15 ms | |
| L'introduction de pertes | Chemin de travail | Pour les appareils électroniques |
| Parcours alternatif | Pour les appareils électroniques | |
| Plage de puissance optique du moniteur | -50 dBm à +25 dBm | |
| Interface optique | LC/UPC (facultatif) | |
| Consommation de puissance maximale | 5W | |
| Résultats de l'enquête | > 100 000 heures | |
Définition de l'interface
| Interface | Définition | Fonction/connexion |
| Rx | Interface de sortie locale OLP | Connectez-vous au port RX du périphérique local |
| TX | Interface de réception locale OLP | Connectez-vous au port TX du périphérique local |
| R1 | Interface de réception de la route principale | Se connecter au pair T1 |
| T1 | Interface de sortie de la route principale | Se connecter au pair R1 |
| R2 | Interface de réception de la route de sauvegarde | Se connecter au pair T2 |
| T2 | Interface de sortie de la route de sauvegarde | Connectez-vous à R2 |
Définition des indicateurs
| Interface | Définition | Fonction |
| Les données de référence sont fournies à l'aide d'un formulaire de référence. | Indicateur de puissance OLP |
En marche, l'alimentation OLP est normale Éteint, panne d'alimentation |
| Récupérer | Indicateur du système OLP |
On, le OLP fonctionne normalement. Éteint, il y a une panne de fonctionnement. |
| ACK | Indicateur de retour d'instruction OLP |
On a reçu l'ordre de revenir. Pas d'instruction pour revenir. |
| Les résultats | Indicateur de signal OLP |
En marche, le signal optique est perdu. Éteint, le signal est perdu. |
| L'ALM | Indicateur d'alarme du PLO | Aucun signal optique ou entrée et sortie anormales |
| Automobile | Indicateur du mode de fonctionnement de l'OLP |
Activé, fonctionnant en mode automatique Éteint: fonctionnement en mode manuel |
| R1 | Indicateur de réception de la ligne principale OLP |
En ligne, la réception est normale. Éteint, la réception est anormale. |
| R2 | Indicateur de réception de la route de secours OLP |
En ligne, la réception est normale. Éteint, la réception est anormale. |
| T1 | Indicateur de sortie sur la voie principale OLP |
En marche, la sortie est normale Éteint, la sortie est anormale. |
| T2 | Indicateur de sortie de la route de secours OLP |
En marche, la sortie est normale Éteint, la sortie est anormale. |
| Pri | Indicateur de fonctionnement de la route principale | On travaille sur la route principale. |
Paramètres
1.Réglage du mode de travail
Le dispositif offre deux modes de fonctionnement: mode manuel et mode automatique.
Le mode manuel est utilisé pour la mise en service des dispositifs et la commutation forcée.
(1) Sélectionner automatiquement et manuellement via la gestion du réseau;
(2) Sélectionnez à travers le bouton de l'appareil, appuyez longtemps sur le bouton du panneau de l'appareil jusqu'à ce que la lumière automatique s'éteigne (en mode manuel) ou s'allume (en mode automatique)
Après que l'opérateur ait terminé l'opération, l'équipement doit être placé en mode de fonctionnement automatique, faute de quoi des accidents de défaillance de la protection peuvent survenir.
Remarque: le dispositif prend en charge le retour automatique du mode manuel au mode automatique, et le temps de retour est de 5 minutes selon le réglage par défaut d'usine.
2- Paramètres de la route principale
L'appareil fournit les paramètres de la route principale. Les clients peuvent sélectionner R1 ou R2 comme la route principale en fonction des besoins; la valeur par défaut de l'usine est R1 comme la route principale
3.Paramètres de route de travail
Le paramètre par défaut de l'usine R1 est la voie de travail principale (Pri) et R2 est la voie de travail de secours (Sec).
Lorsque l'appareil est en mode de fonctionnement automatique, il sélectionne automatiquement un tracé de fonctionnement en fonction des conditions de la ligne:
(1) Lorsqu'une seule voie est disponible: travaux sur le canal correspondant à la voie disponible;
(2) Lorsque les deux voies sont disponibles: la route correspondant à la route qui fonctionne en premier dans le temps (si le travail sur le canal de secours,l'appareil passera automatiquement à nouveau sur le canal principal après 5 minutes, à condition que le dispositif démarre la fonction de retour).
Lors de la sélection manuelle d'un itinéraire, régler l'appareil en mode manuel et régler l'itinéraire de travail via les boutons du panneau ou la gestion du réseau
4.Réglage de la puissance de seuil du commutateur
La valeur initiale de puissance de commutation du dispositif est de -30 dBm. L'utilisateur peut effectuer les réglages correspondants en fonction du type de dispositif et de la situation réelle de la ligne de l'autre partie.
Principe de base: la valeur de puissance de seuil de commutation est légèrement supérieure à la valeur de puissance reçue minimale de l'équipement de transmission optique, et la différence est de 0,5 à 1 dB.(La valeur minimale de puissance reçue est soumise à la garantie d'une transmission normale de l'ensemble du service du système).
5. Paramètres du mode switchback
Définition du switchback: en mode automatique, l'appareil passe de l'état de sauvegarde à l'état principal.Dans le mode "switchback automatique", même si les conditions de renvoi sont remplies (les routes primaire et de secours sont normales), la route de secours ne sera pas automatiquement passée à la route principale.
6.Réglage du délai de retour
Lorsque l'appareil est en mode "retour automatique", le chemin optique est en état de secours et l'appareil fonctionne en mode automatique,l'appareil effectue en temps réel la détection de la lumière sur les chemins principaux et de secoursSi le dispositif détecte que la puissance optique des voies principale et de secours est dans le temps M (0 à 999 minutes), il passe automatiquement à l'état de route principale (Pri).
Application du projet
Définition
L'OLP TX est connecté au port électroluminescent TX de l'équipement du client
RX est connecté au port de réception de la lumière RX de l'équipement du client
R1 est connecté au dispositif OLP opposé T1 par le câble optique
R2 est connecté au dispositif OLP opposé T2
T1 est connecté au dispositif OLP opposé R1
T2 est connecté à l'extrémité opposée.
