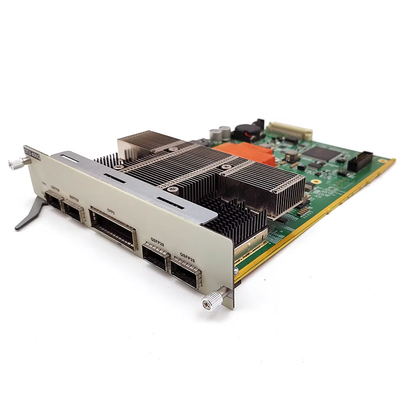

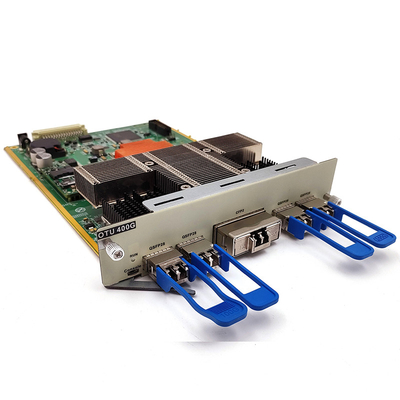

Olycom 400G Muxponder CFP 2 Unité de transport optique DWDM
Introduction au projet
Paramètres du produit
Fonction | Définition |
Interface |
1. Interfaces côté client: 4, branchables basées sur QSFP28 2Interface côté ligne: 1, basée sur le PDM-QPSK cohérent et branché CFP2 |
Mode ligne | Soutenir la transmission transparente du service 1 400G,qui peut convertir 4 canaux de signaux optiques de service 100G du côté du client en 1 canal de signaux optiques de longueur d'onde standard DWDM de 400G |
Mode de répétition | Prise en charge du relais électrique de longueur d'onde 400G |
Type d'entreprise de soutien |
100GE OTU4 |
Technologie WDM | Prise en charge DWDM: bande C 50 GHz 96 ondes réglable |
Technologie FEC | Prise en charge de la SDFEC |
Nombre de créneaux occupés | Support du châssis de la série OM3800, occupant 2 emplacements (1U) |
Fonction de gestion du réseau |
Il prend en charge la surveillance en temps réel de l'état de fonctionnement du port, y compris: transmission de puissance optique, réception de puissance optique, température, etc. l Prise en charge de la fonction de boucle de port et de la fonction d'arrêt de port |
Consommation de puissance maximale | 50 W (y compris le module optique) |
Résultats de l'enquête | > 100 000 heures |
Interface du produit
Nom de l'article | Interface | Définition |
Interface CFP2 | TX | Interface optique de sortie du module |
Rx | Interface optique d'entrée du module | |
Interface QSFP28 | Pour les appareils de type: | Interface optique d'entrée et de sortie du module |
Interface | Nom de l'article | Définition |
Récupérer | Indicateur de fonctionnement de la carte OTU |
On, le fonctionnement de l'OTU est normal. Éteint, défaillance du fonctionnement de l'OTU |
Le code QR1 | Indicateur lumineux du côté récepteur du module de branche 1 |
Allumée, la réception de lumière est normale. Éteint, la réception lumineuse est anormale. |
Le code QR2 | Indicateur lumineux du côté récepteur du module de la branche 2 |
Allumée, la réception de lumière est normale. Éteint, la réception lumineuse est anormale. |
Le code QR3 | Indicateur de réception lumineuse latérale du module de branche 3 |
Allumée, la réception de lumière est normale. Éteint, la réception lumineuse est anormale. |
Le code QR4 | Indicateur de réception lumineuse latérale du module de branche 4 |
Allumée, la réception de lumière est normale. Éteint, la réception lumineuse est anormale. |
Résultats | Indicateur de réception lumineuse du module côté ligne |
Allumée, la réception de lumière est normale. Éteint, la réception lumineuse est anormale. |
Diagramme
Interface de gestion des cartes OTU
Configuration de la carte OTU
1. Définition du seuil d'alarme de puissance du dispositif de réception
Le seuil d'alarme de puissance de réception du module optique peut être réglé par la gestion du réseau.l'appareil déclenchera une alarme et avisera le personnel d'entretien de prêter attention sans affecter l'activité
2. Réglage du mode ALS
La fonction ALS peut être réglée par le système de gestion du réseau.et le module optique latéral lui-même n'émet pas de lumière.
