2/4/8 Canaux C21 à C28 Carte de multiplexeur optique add drop
Caractéristiques du produit
(1) Soutenir 2/4/8 canaux ajouter et déposer
(2) Plug'n play: aucune configuration n'est requise
(3) Produit vert: entièrement passif, ne nécessitant ni électricité ni refroidissement
(4) Faible perte d'insertion
Perte maximale d'insertion de 2CH ≤ 1,5 dB
4 Perte maximale d'insertion de CH ≤ 3 dB
Perte maximale d'insertion de 8CH ≤ 4,5 dB
Spécification
| Fonction |
CWDM OADM |
Département de la communication |
| Numéro de chaîne |
1 |
2 |
4 |
8 |
16 |
1 |
2 |
4 |
8 |
16 |
| Longueur d'onde de fonctionnement ((nm) |
1260 à 1620 |
1525 à 1565 |
| Type d'entreprise |
Réseau ITU-T |
Réseau ITU-T |
| Longueur d'onde centrale (nm) |
20 |
0.8 nm ((100 GHz) |
| Perte d'insertion du canal (dB) |
In ̊Drop |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Ajouter ---- Retirer |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Dans -- hors |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Plaineté (dB) |
L'UIT ± 6.5 |
|
| Isolement des canaux adjacents (dB) |
≤ 05 |
| Isolement des canaux non adjacents (dB) |
≥ 30 |
| Perte de rendement (dB) |
≥ 40 |
| Plaineté (dB) |
≥ 50 |
| Numéro de fente occupée |
Support du châssis de la série OSP3800, occupe 1 fente, (0,5U) |
| Interface optique |
LC/UPC |
| Consommation de puissance maximale |
5W |
| Résultats de l'enquête |
> 100000 heures |

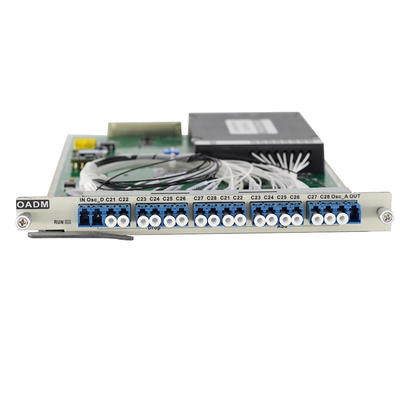

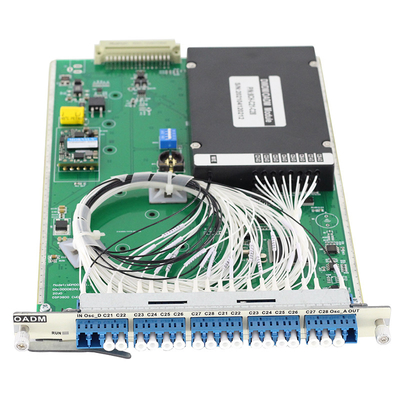

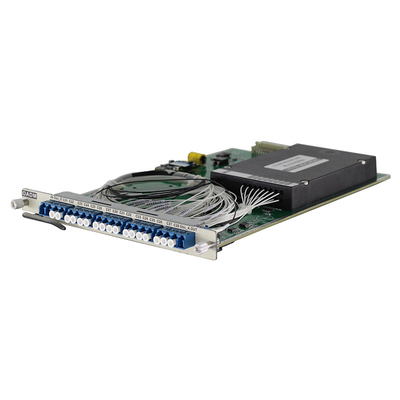

Diagramme du produit
Introduction au projet
La carte OADM est une partie importante du système WDM.
Il peut réaliser la reconfiguration dynamique du canal de longueur d'onde optique par module OADM.
C'est à dire, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
